Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A TYBS692F
EAN
3250610050361
Marke
Hager
VPE
1 Stück
Preisgruppe
H504
Preis
147,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Bussystem-Spannungsversorgung 4 Produkte verfügbar -
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Datenschnittstelle 1 Produkte verfügbar -
Systemschnittstelle/Medien-Gateway 4 Produkte verfügbar -
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar
Optionales Zubehör
-
TXA114
Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
290,96 € / Stück* -
TXA111Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
209,80 € / Stück* -
TYFS110Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
412,70 € / Stück* -
TXA112Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
284,00 € / Stück*
-
TG029
Überspannungsschutz, 2-polig, KNX
86,40 € / Stück*
-
TG019
Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
721,50 € / Stück* -
TG018Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
143,90 € / Stück* -
TGZ181
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
241,40 € / Stück* -
TGZ185
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
1.102,90 € / Stück*
-
TYFS122
USB-Schnittstelle KNX, REG
197,20 € / Stück*
-
TYFS120
KNX/IP Schnittstelle Secure, REG 1 TE
244,00 € / Stück* -
TYFS121KNX/IP Router Secure, REG 1 TE
389,50 € / Stück* -
TJAS471domovea plus - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
1.540,00 € / Stück* -
TJAS671domovea basic - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
815,00 € / Stück*
-
TG008
Bussteckklemmen KNX, 2 polig, rot/schwarz
1,68 € / Stück*
-
TYFS130Linien-/Bereichkoppler, KNX Secure
320,00 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe44 mm
-
Breite43 mm
-
Tiefe22 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom6 A
-
Busstromaufnahme im Leerlauf5 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Ausgangsleistung500 W
-
230 V Glüh- und Halogenlampen500 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYBS692F
-

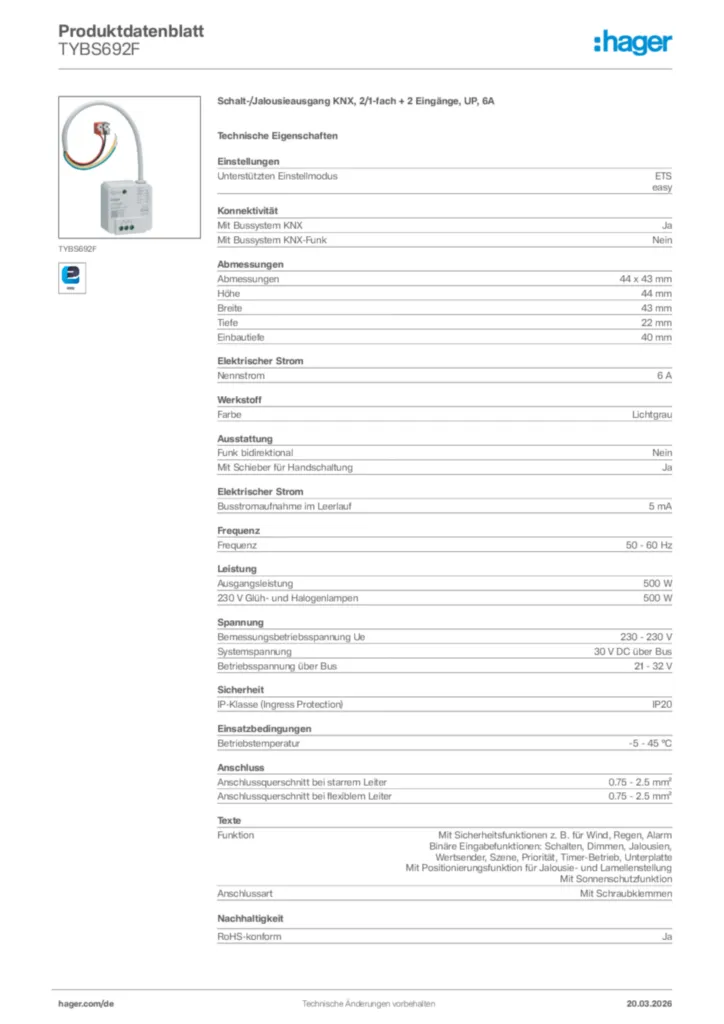

Produktdatenblatt
Hager Produktdatenblatt TYBS692F
Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
PDF -
Bedienungsanleitung
Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01
PDF807,74 kB
Bedienungsanleitung en-AU, en-NZ, en-GB, en-US 2025-04-28
PDF806,64 kB
Bedienungsanleitung es-ES 2025-05-12
PDF808,68 kB
Bedienungsanleitung fr-FR 2025-05-12
PDF808,77 kB
Bedienungsanleitung it-IT 2025-05-12
PDF805,82 kB
Bedienungsanleitung nl-NL 2025-05-12
PDF805,60 kB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15
PDF4,89 MB -
Handbuch
Handbuch de-DE 2015-09-24
PDF2,88 MB
Handbuch en-GB 2015-09-24
PDF2,84 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
KNX Produktdatenbank
KNX Produktdatenbank International 2024-05-07
KNXPROD362,40 kB -
Applikationshandbuch
Applikationshandbuch de-DE 2024-06-27
PDF1,76 MB
Applikationshandbuch en-GB 2024-06-27
PDF1,74 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-04-04
PDF363,61 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-04-04
PDF270,10 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYFS671DKNX/DALI 2 Gateway, KNX Secure, 1-fachPreis443,50 €/ Stück * -
2
TYFS672DKNX/DALI 2 Gateway, KNX Secure, 2-fachPreis523,30 €/ Stück * -
3
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)WPreis300,40 €/ Stück * -
4
TXA606BSchalt-/Jalousieaktor 6/3-fach KNX easy, 10APreis251,90 €/ Stück * -
5
TXA610DSchalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-LastPreis372,41 €/ Stück *
Ausschreibungstext
Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A
Schalt-/Jalousieaktor (UP) KNX Secure Eingänge zum Schalten einer unabhängigen Last durch einen potentialfreier Schließer. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme mit vorkonfektionierte Leitung und Programmier-/Hand-Taste mit integrierter LED.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Funktionen Binäreingang: Umschalten (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik, Lastabwurf, Tarif und Fensterkontakt.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Abmessungen: 44 x 43 mm
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TYBS692F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schalt-/Jalousieaktor (UP) KNX Secure Eingänge zum Schalten einer unabhängigen Last durch einen potentialfreier Schließer. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme mit vorkonfektionierte Leitung und Programmier-/Hand-Taste mit integrierter LED.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Funktionen Binäreingang: Umschalten (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik, Lastabwurf, Tarif und Fensterkontakt.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Abmessungen: 44 x 43 mm
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Binäre Eingabefunktionen: Schalten, Dimmen, Jalousien, Wertsender, Szene, Priorität, Timer-Betrieb, Unterplatte
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TYBS692F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
