Upgrade: Kommunikation mit
durchdachter Einschubtechnik

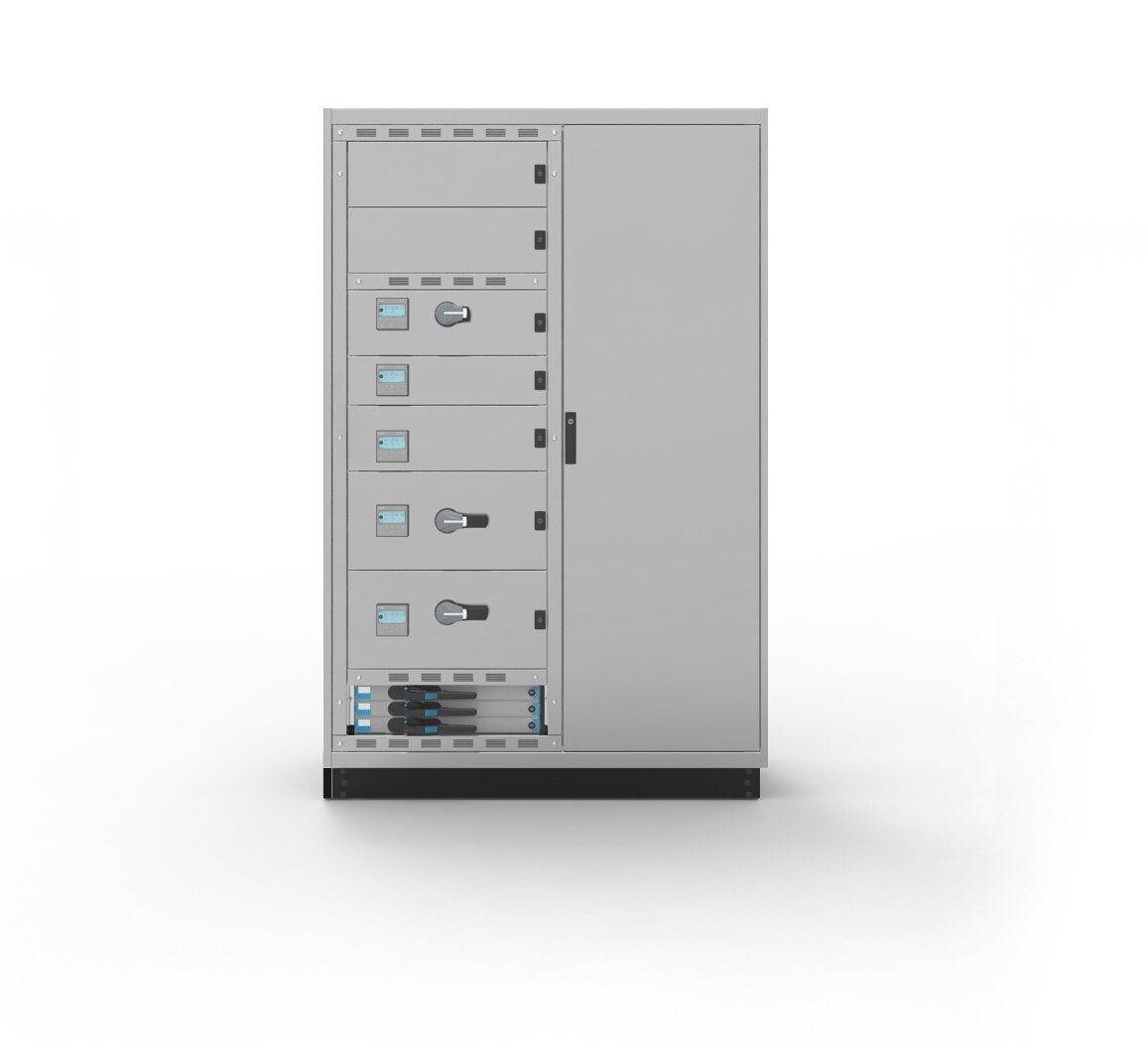

Der erfolgreiche Combiway-Schrank hat nun weitere Upgrades erfahren, die ihn flexibler und kommunikativer machen – mit Combiway sind Sie bereit für jegliche Anforderungen von kleinen bis hin zu grossen Zweckbau-Projekten mit Anforderungen für höchste Verfügbarkeit.

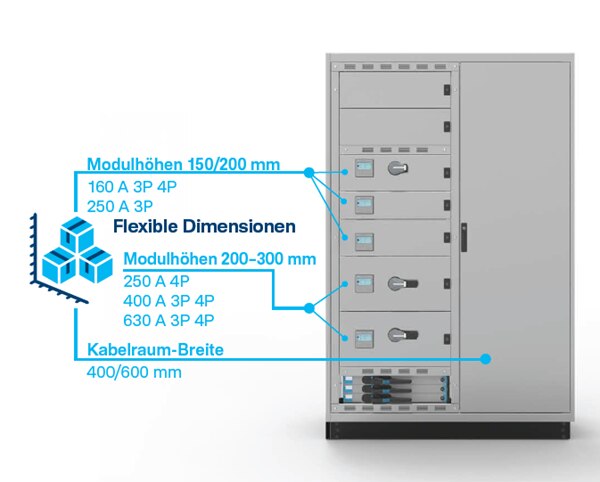

Die Flexibilität bezieht sich auf die Modulträgergrössen, die bei erhöhtem Platzbedarf mehr Montagefläche bieten, um zusätzliche elektrische Betriebsmittel einzubauen, sowie eine einfachere Installation von Hilfs- oder Leistungsstromkreisen ermöglichen.
Kommunikationsfähig bedeutet, dass die Modulträger aller Baugrössen jetzt auch mit steckbaren Hilfsstromkreisen ausgerüstet werden können. Dies ermöglicht auch die Einschubtechnik (WWW), um die Anforderungen nach IEC EN 61439-2 zu erfüllen. Eine durchdachte Gesamtlösung für den Ausbau und die steigenden Anforderungen – umgesetzt in bewährter Hager Qualität. Einfach und sicher.

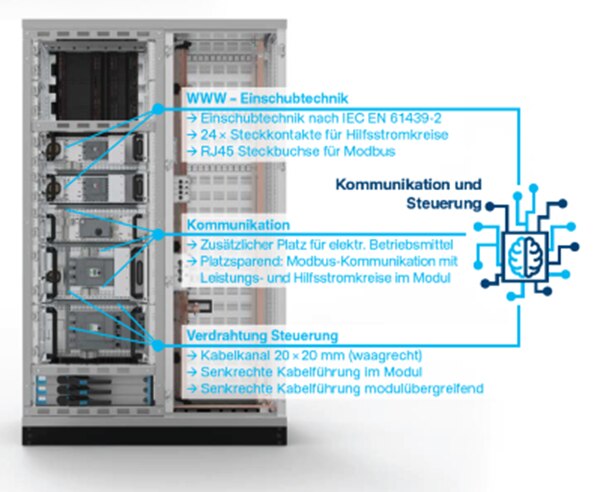

Vorteile Moduleinschubtechnik WWW
– Steckbare Hilfsstromkreise (Module für 12/24/36 Leiter)

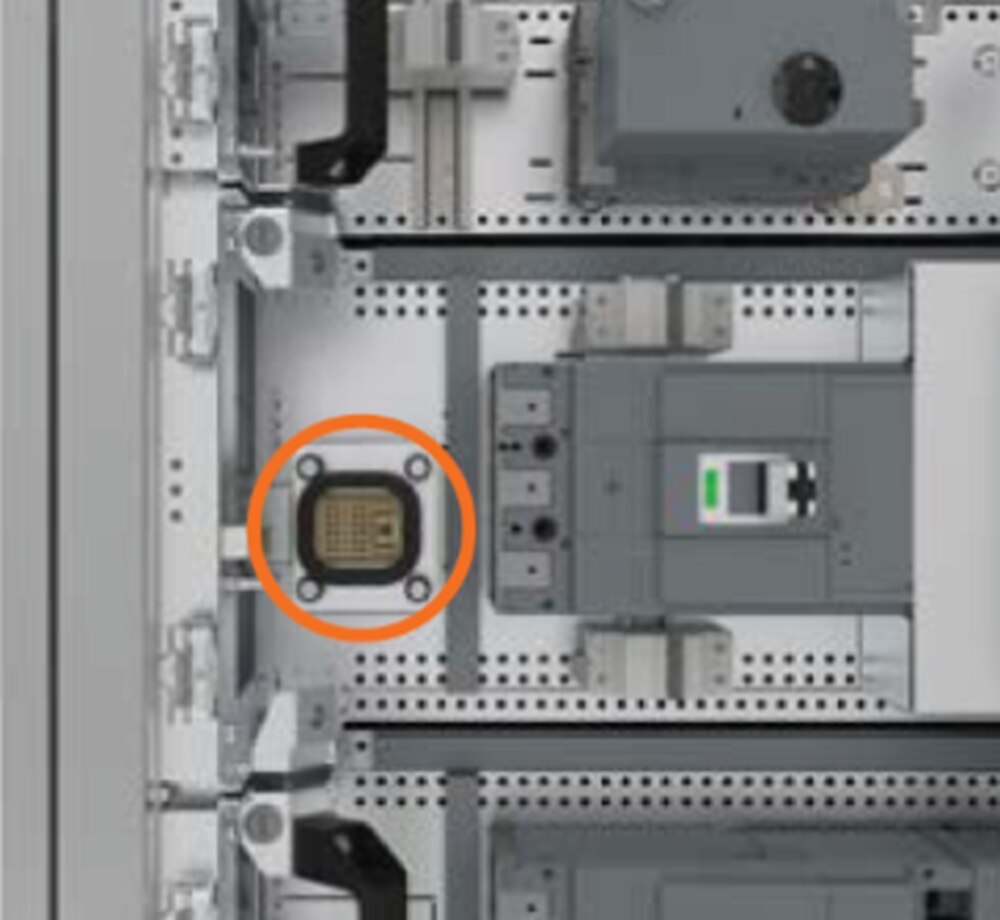

– Steckbare RJ45 (Stecker/Buchse) + Module für 12/24 Leiter möglich
– Für alle W Modulträger-Lösungen verfügbar
– Erfüllt die Anforderung an die Einschubtechnik WWW gemäss IEC EN 61439-2

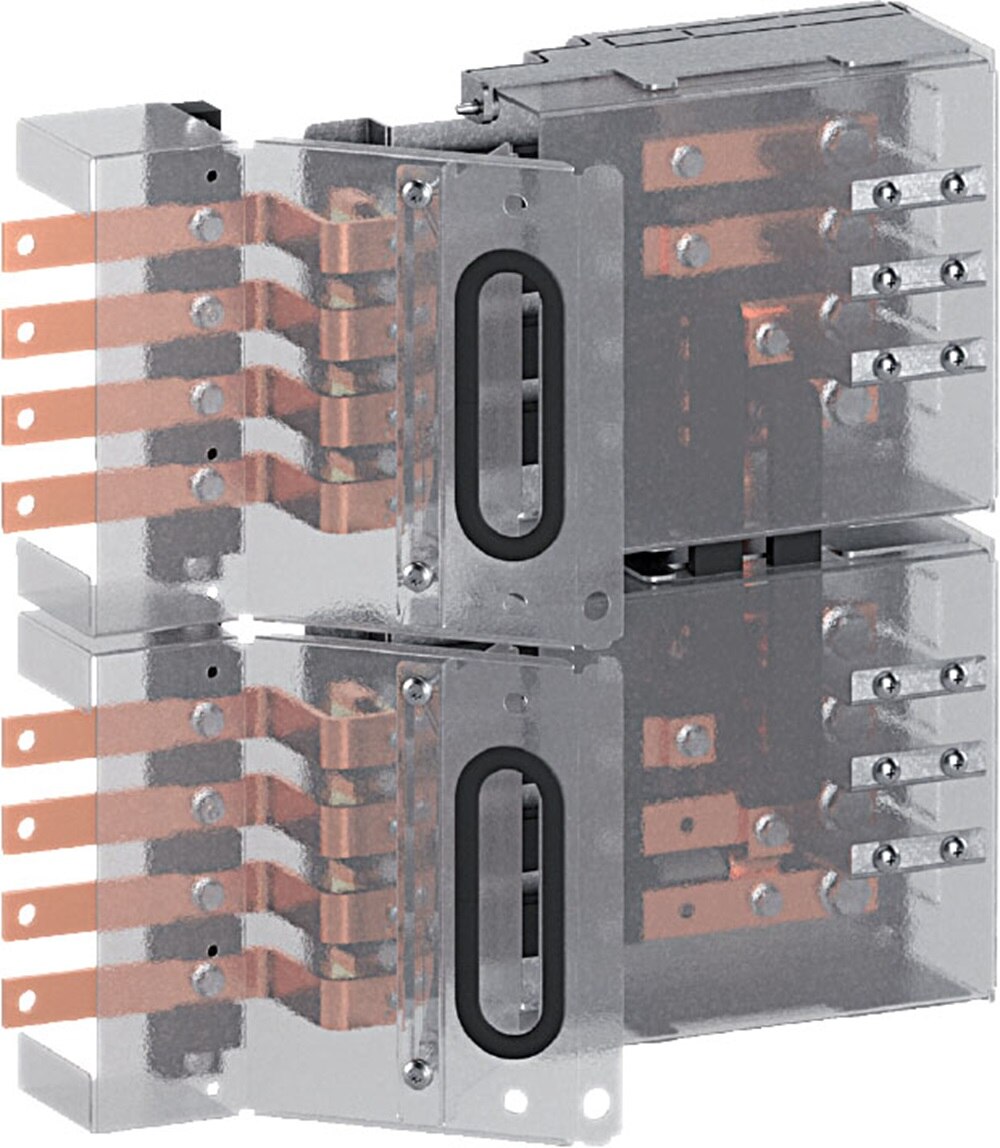

Vorteile Steckmodul Duplex
– Ermöglicht eine unterbrechungsfreie Umschaltung, z. B. Normalnetz/Notnetz
– Austausch des Abgangsmoduls ohne Stromunterbrechung, sowie auch die Wartung der Schalter ohne Unterbruch
– Kann auch für motorisierte Umschaltung verwendet werden

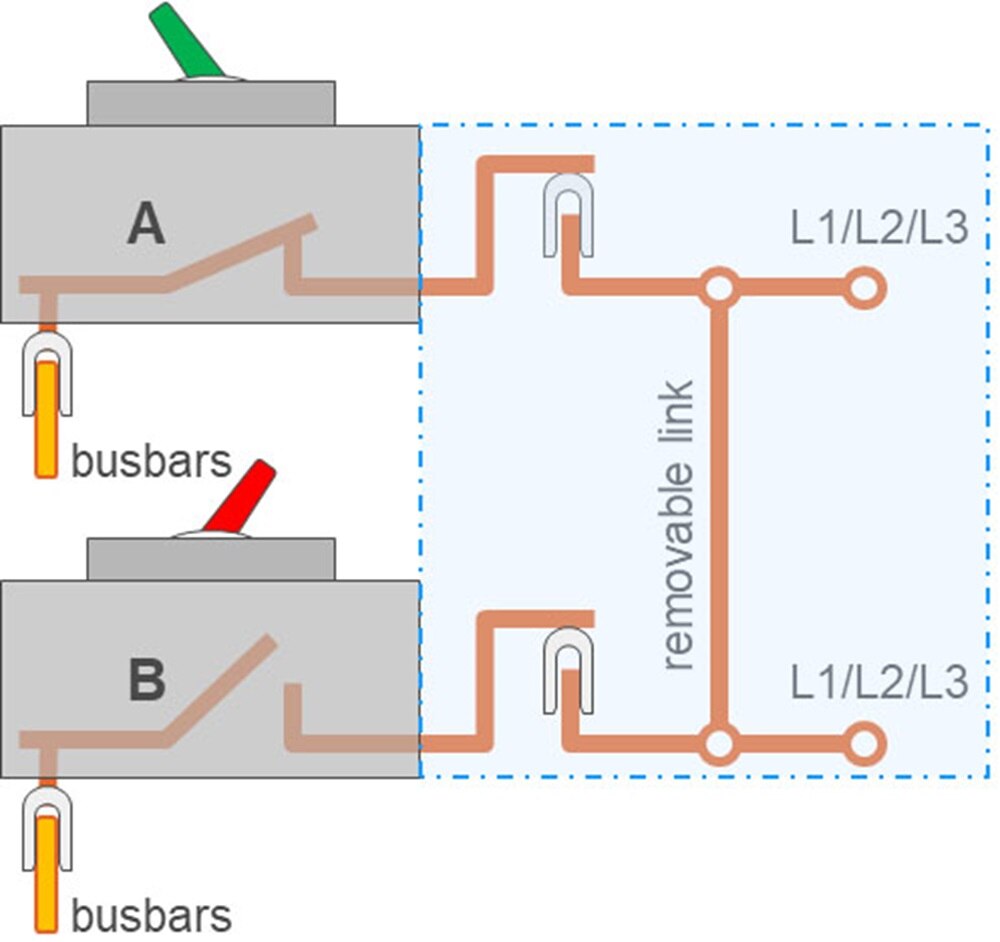

Schematische Darstellung des SteckmodulsDuplex im Anwendungsfall
– Duplex-Steckmodul mit Modulträger und Leistungsschalter
– Schalter A ist auf EIN
– Schalter B ist auf AUS
– Muss das Modul ausgetauscht werden, kann der Schalter B eingeschaltet und anschliessend Schalter A ausgeschaltet werden → ohne Stromunterbruch!
ⓘ Auf einen Blick
– U-CW Modulträger erweiterte Baugrössen für mehr Flexibilität
– U-CW Einschubtechnik WWW für vollintegrierte Kommunikation
– U-CW Steckmodule Duplex
