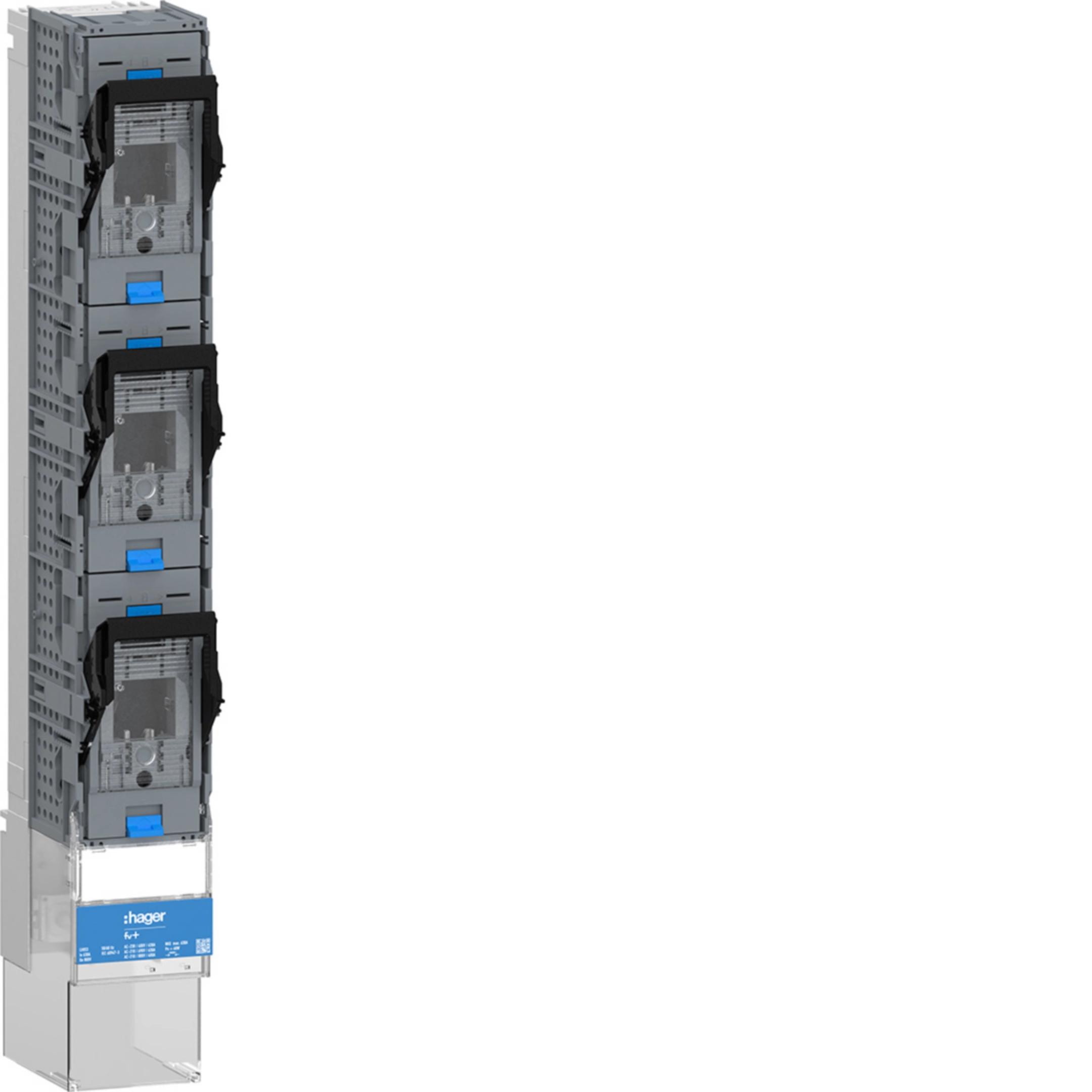

NH-Sicherungslastschaltleiste fv+, DIN3, 630A, 1-polig schaltbar, rostgeschützt, Montage auf 185mm Sammelschienensystem, Anschluss mit Stahl-Einlegeklemme
EAN-Nr.
7611919009249
E-nr.
847 012 649
VPE
1 Stück
Rabattgruppe
62
NH-Lastschaltleiste fv+ DIN3 630A 1p rostgeschützt Stahl-Einlegeklemme LV8SG3RTE
Preis*
475.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenklemme 4 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 24 Produkte verfügbar -
Stromschiene der Leistungsphase 1 Produkte verfügbar -
Zubehöre/Ersatzteile für Prüf- und Messgeräte 1 Produkte verfügbar -
Schraube/Bolzen 7 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar
Optionales Zubehör
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
25.35 CHF / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
38.90 CHF / Set* -
LVZAFPEN-Anschluss für Schraub-/Bolzenanschluss M12 Stahl-Einlegeklemmen
14.30 CHF / Stück* -
LVZAZPEN-Anschluss für Schraub-/Bolzenanschluss M12
21.55 CHF / Stück*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
8.45 CHF / Set* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
1.25 CHF / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
80.20 CHF / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
61.00 CHF / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
55.80 CHF / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
77.80 CHF / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
51.90 CHF / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
58.30 CHF / Stück* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
32.35 CHF / Stück* -
LVZMKDMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
28.50 CHF / Stück* -
LVZMKEMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
22.00 CHF / Stück* -
LVZMKBMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
10.35 CHF / Stück* -
LVZMBMessgerätehalter lang LV Gr.1-3 , Höhe 120mm, als Blindelement
11.65 CHF / Stück* -
LVZMKMessgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
14.30 CHF / Stück* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
49.25 CHF / Stück* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
64.70 CHF / Stück* -
LVZAKLAbdeckklappe zu NH1-NH3
7.80 CHF / Set* -
LVZASAbdeckung seitlich
20.75 CHF / Stück* -
LVZBERAX
Schutzstopfen zu Reserveplatzabdeckung LVZRAT (200 Stück)
1.20 CHF / Stück* -
LVZPZAussenleiterbezeichnung L1-L3 (je 10 Stück)
9.20 CHF / Set*
-
LVZMG
Messgerätehalter lang LV NH1-3, Höhe 120mm, für Messgeäte 96x96mm
14.30 CHF / Stück*
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
8.30 CHF / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
11.45 CHF / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
11.10 CHF / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
6.15 CHF / Set* -
LVZSG50
Anschlussschraube M12x30 rostgeschützt
88.00 CHF / Set* -
LVZSI
Schrauben M12x30 für Sammelschienenanschluss Innensechskant
7.45 CHF / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
155.50 CHF / Set*
-
LVZBT
Infoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
7.20 CHF / Set* -
LVZBTSBeschriftungsträger zu NH1-NH3-Sicherungslastschaltleiste
6.15 CHF / Stück*
-
LVZTWTrennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
18.80 CHF / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
16.20 CHF / Stück*
-
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
51.10 CHF / Stück* -
LVZW300K05Stromwandler E_ für LV NH1-3 300/5A 2, 5VA Klasse 0, 5S CH
87.20 CHF / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
77.00 CHF / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
77.00 CHF / Stück* -
LVZW1000Stromwandler für LV NH1-3 1000/5A 5VA Klasse 1
98.30 CHF / Stück* -
LVZW800Stromwandler für LV NH1-3 800/5A 5VA Klasse 1
73.70 CHF / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
51.10 CHF / Stück* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
51.10 CHF / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
51.10 CHF / Stück* -
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
51.10 CHF / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
148.00 CHF / Stück* -
LVZW401K05Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
95.80 CHF / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
156.00 CHF / Stück* -
LVZW601K05Stromwandler E_ für LV NH1-3 600/5A 5VA Klasse 0, 5S CH
95.80 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
161.00 CHF / Stück* -
LVZW801K05Stromwandler E_ für LV NH1-3 800/5A 5VA Klasse 0, 5S CH
109.50 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
187.00 CHF / Stück*
-
LVZPBProfilblende für LV, 850mm lang zur seitlichen Abdeckung
31.05 CHF / Set* -
LVZAGAusgleichsblende lang, Längenausgleich bis 100mm, Einbautiefe bis Front 150mm
18.05 CHF / Stück* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
41.45 CHF / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
59.70 CHF / Stück* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
4.70 CHF / Stück* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
4.70 CHF / Stück*
-
LVZSASchaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
12.95 CHF / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
34.30 CHF / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
29.70 CHF / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
46.55 CHF / Set*
-
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
36.25 CHF / Stück*
-
LVZITIsolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.35 CHF / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
15.55 CHF / Stück*
-
LV8YCENH1-3 Schaltdeckelverbindung für 1-polig schaltbare Geräte
30.70 CHF / Set* -
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
17.50 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZAK12Klemmscheibe M12
3.50 CHF / Stück* -
LVZAK8Klemmscheibe M8
3.95 CHF / Stück*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
19.85 CHF / Stück* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
24.50 CHF / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
14.50 CHF / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
15.00 CHF / Stück* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
15.50 CHF / Stück* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
16.40 CHF / Stück* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
17.45 CHF / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
5.35 CHF / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
5.35 CHF / Stück*
-
LVZM1250Einpressmutter M12 (50 Stück)
173.00 CHF / Set* -
LVZM850Einpressmutter M8 (50 Stück)
117.50 CHF / Set*
-
LVZMS150Amperemeter 150A steckbar
194.00 CHF / Stück* -
LVZMS240-600Amperemeter 240/5A 2.5VA für Stomwandler 600A steckbar
212.00 CHF / Stück* -
LVZMS250Amperemeter 250A steckbar
194.00 CHF / Stück* -
LVZMS360-600Amperemeter 360/5A 2.5VA für Stromwandler 600A steckbar
212.00 CHF / Stück* -
LVZMS400Amperemeter 400A steckbar
194.00 CHF / Stück* -
LVZMS500Amperemeter 500A steckbar
194.00 CHF / Stück* -
LVZMS600Amperemeter 600A steckbar
194.00 CHF / Stück* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
187.00 CHF / Stück* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
187.00 CHF / Stück* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
187.00 CHF / Stück* -
LVZMV600Amperemeter 600A Klasse 3 versenkt 72x72mm
187.00 CHF / Stück*
-
LVZAKAnschlussraumabdeckung kurz zu NH1-NH3-Sicherungslastschaltleiste
24.55 CHF / Stück* -
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
32.35 CHF / Stück* -
LVZALEAnschlussraumabdeckung lang zu NH1-NH3-Sicherungslastschaltleiste
76.40 CHF / Stück*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
41.45 CHF / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
59.70 CHF / Stück*

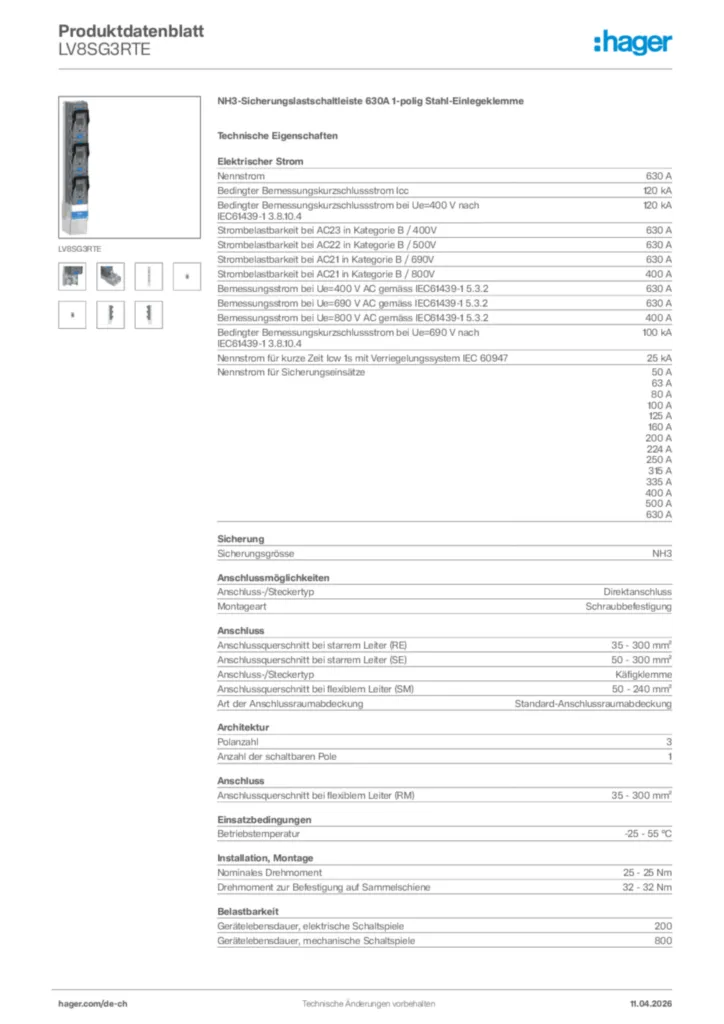

Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V400 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)35 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)50 - 300 mm²
-
Anschluss-/SteckertypKäfigklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)50 - 240 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)35 - 300 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment25 - 25 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
-
Verlustleistung bei Volllast255 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SG3RTE
-
Produktdatenblatt
Hager Produktdatenblatt LV8SG3RTE
NH3-Sicherungslastschaltleiste 630A 1-polig Stahl-Einlegeklemme
PDF -
Montageanleitung
Montageanleitung International 2025-10-24
PDF18,64 MB
Montageanleitung International 2026-03-24
PDF39,54 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-12-08
PDF426,41 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
LVZKRSammelschienenklemme zu ReserveplatzabdeckungPreis*25.35 CHF/ Set *
-
2
LVZRATVReserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparentPreis*64.70 CHF/ Stück *
-
3
LVZ00RATV185Reserveplatzabdeckung Gr.00 185mm Einbautiefe 150mmPreis*49.25 CHF/ Stück * -
4
LVZ00TBBerührungsschutzPreis*7.70 CHF/ Stück * -
5
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der BlendstreifenprofilePreis*8.45 CHF/ Set *
