NH-Doppellastschaltleiste fv+, DIN3D, 1260A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Sammelschienentrennung seitlich rechts, Anschluss seitlich rechts, Wandlereinbau möglich
EAN-Nr.
7611919013840
E-nr.
847 012 039
VPE
1 Stück
Rabattgruppe
62
NH-Doppellastschaltleiste fv+ DIN3D 1260A 1p rostfrei SaS-Tren. seitlich rechts LV8SDR1260TEW
Preis*
CHF 1’151.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschienenträger 3 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 18 Produkte verfügbar -
Elektrisches Zubehör für Niederspannungskomponenten 4 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Abdeckung Funktionen 2 Produkte verfügbar -
Schraube/Bolzen 7 Produkte verfügbar
Optionales Zubehör
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 30.35 / Stück* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 15.55 / Stück* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 78.70 / Stück*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 8.45 / Set* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.25 / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 80.20 / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 61.00 / Stück* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 36.25 / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 55.80 / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 77.80 / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 51.90 / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 58.30 / Stück* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 32.35 / Stück* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 49.25 / Stück* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 64.70 / Stück* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 7.80 / Set* -
LVZASAbdeckung seitlich
CHF 20.75 / Stück* -
LVZBERAXSchutzstopfen zu Reserveplatzabdeckung LVZRAT (200 Stück)
CHF 1.20 / Stück* -
LVZPZAussenleiterbezeichnung L1-L3 (je 10 Stück)
CHF 9.20 / Set* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 38.90 / Set* -
LVZVKXVerdrahtungsset ohne Litzen zu NH1-NH3
CHF 10.35 / Stück*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 12.95 / Stück* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 34.30 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 29.70 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 46.55 / Set*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 25.35 / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
CHF 38.90 / Set*
-
LV8YCE
NH1-3 Schaltdeckelverbindung für 1-polig schaltbare Geräte
CHF 30.70 / Set* -
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / Stück*
-
LVZ0820
Befestigungsschrauben LV M8x20 für Sammelschienenanschluss, LV NH1-3
CHF 8.30 / Stück* -
LVZ1230Befestigungsschrauben LV M12x30 mit Federelement für Sammelschienenanschluss
CHF 11.45 / Stück* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.10 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.15 / Set* -
LVZSG50
Anschlussschraube M12x30 rostgeschützt
CHF 88.00 / Set* -
LVZSI
Schrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 7.45 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 155.50 / Set*
-
LVZPBProfilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 31.05 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 41.45 / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 59.70 / Stück* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / Stück*
-
LVZBTInfoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
CHF 7.20 / Set* -
LVZBTSBeschriftungsträger zu NH1-NH3-Sicherungslastschaltleiste
CHF 6.15 / Stück*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 16.20 / Stück*
-
LVZAE12RAnschlusselement M12x35
CHF 13.20 / Stück* -
LVZAE8RAnschlusselement M8x30
CHF 10.55 / Stück*
-
LVZAK12Klemmscheibe M12
CHF 3.50 / Stück* -
LVZAK8Klemmscheibe M8
CHF 3.95 / Stück*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 19.85 / Stück* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 24.50 / Stück* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 14.50 / Stück* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 15.00 / Stück* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 15.50 / Stück* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 16.40 / Stück* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 17.45 / Stück*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.35 / Stück* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.35 / Stück*
-
LVZM12Einpressmutter M12
CHF 4.10 / Stück* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 173.00 / Set* -
LVZM8Einpressmutter M8
CHF 2.85 / Stück* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 117.50 / Set*
-
LVZMS150Amperemeter 150A steckbar
CHF 194.00 / Stück* -
LVZMS240-600Amperemeter 240/5A 2.5VA für Stomwandler 600A steckbar
CHF 212.00 / Stück* -
LVZMS250Amperemeter 250A steckbar
CHF 194.00 / Stück* -
LVZMS360-600Amperemeter 360/5A 2.5VA für Stromwandler 600A steckbar
CHF 212.00 / Stück* -
LVZMS400Amperemeter 400A steckbar
CHF 194.00 / Stück* -
LVZMS500Amperemeter 500A steckbar
CHF 194.00 / Stück* -
LVZMS600Amperemeter 600A steckbar
CHF 194.00 / Stück* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück* -
LVZMV600Amperemeter 600A Klasse 3 versenkt 72x72mm
CHF 187.00 / Stück*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 41.45 / Stück* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 59.70 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1260 A
-
Bedingter Bemessungskurzschlussstrom Icc80 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V1260 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V1260 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V1260 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.21260 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.21260 A
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094722 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungOhne
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom222 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
-
Verlustleistung bei Volllast366 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

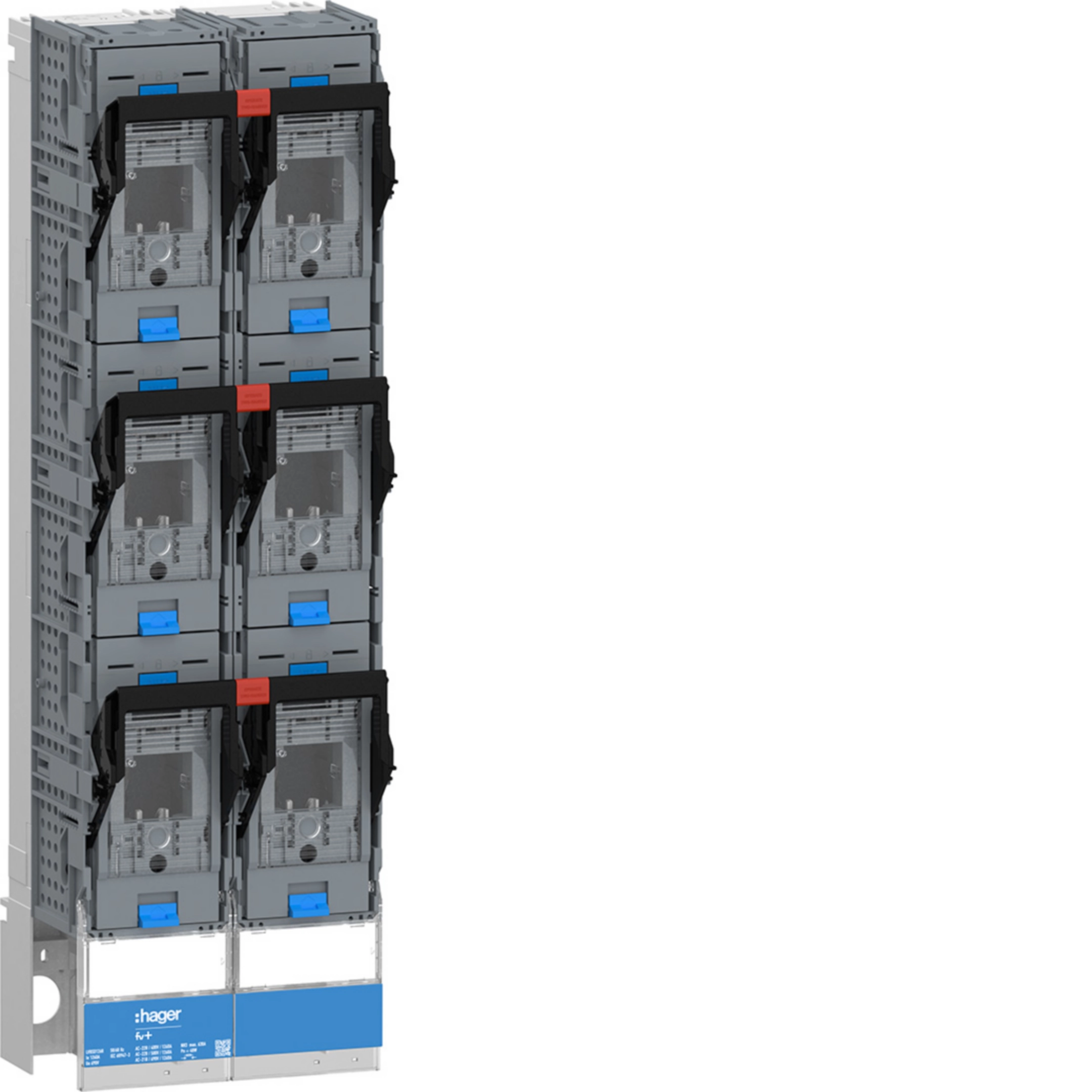

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SDR1260TEW
-

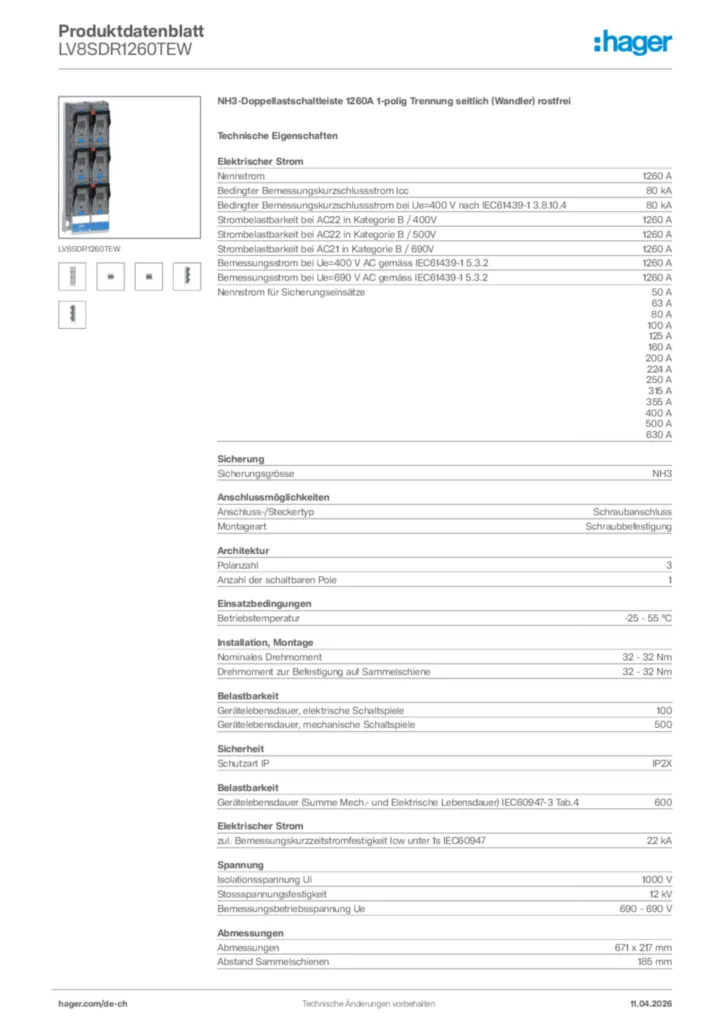

Produktdatenblatt
Hager Produktdatenblatt LV8SDR1260TEW
NH3-Doppellastschaltleiste 1260A 1-polig Trennung seitlich (Wandler) rostfrei
PDF -

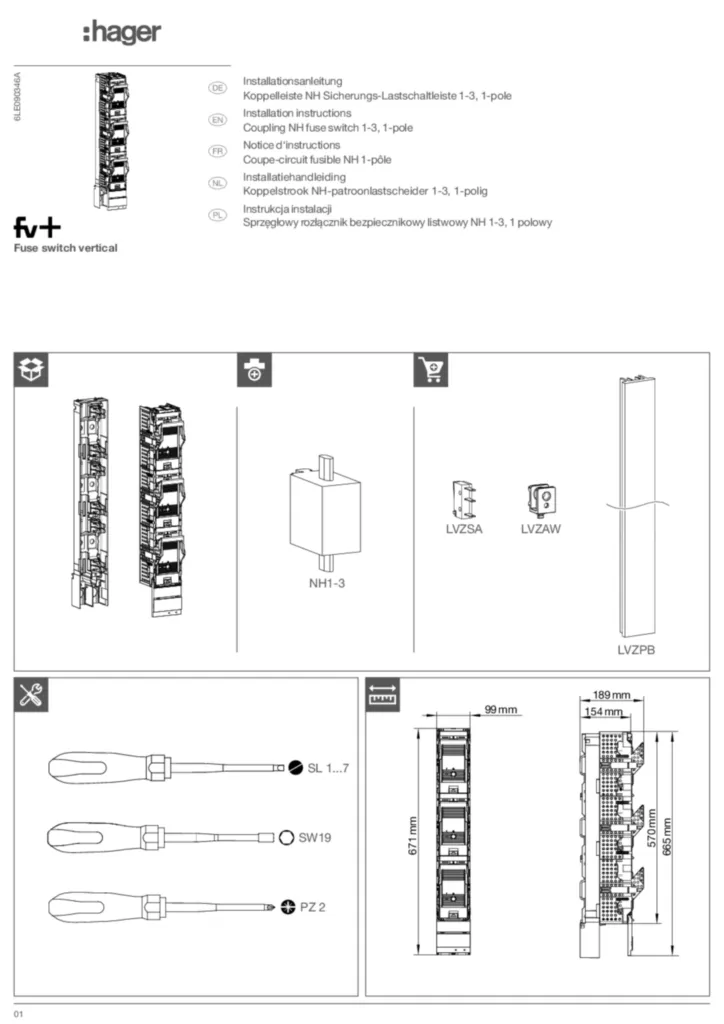

Montageanleitung
