Effektbrytare h3+ x630 TM 3x400A 50kA HMJ400DR
EAN
3250613199418
E-nr.
3186332
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Shuntutlösning 5 tillgängliga produkter -
Underspänningsutlösare 5 tillgängliga produkter -
Hjälp/Signalkontakt 5 tillgängliga produkter -
Funktioner för låsning 8 tillgängliga produkter -
Tillbehör förreglingskabel 2 tillgängliga produkter -
Se mer 29 andra tillgängliga produkter
Komplettera ditt system
-
HXA039H
Låsdon, för x/P160, x/P250, x/P630
-
HXB070HInterl kab 1m (P160-x/h/P
-
HXB071HInterlock kabel 1.5m(P160-630)
-
HXS999HRonis nyckellås (P160-P250-P630)
-
HXW066HMek växl omkoppl P630 m lock
-
HXW165HVäxlingsomkoppling P630 3-pol
-
HXW888HNyckellås för vred P630
-
HXW890HNyckellås för utdragsenhet P630
-
HYD321HBer sk Plug-in bas 3-P P630
-
HYW021HBeröringsskydd anslutning P630 3-Polig
-
HYW023HBeröringsskydd spridningsanslutning P630 3-Polig
-
HYW025HBeröringsskydd bak och Plug-in P630 3-Polig
-
HYW050HIsolationsplatta för rak anslutning P630 3P
-
HYW052HBakre beröringsskydd för spridningsanslutning P630 3-Polig
Tekniska egenskaper
Elektrisk ström
-
Märkström400 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Märkström 10°C enligt IEC 60947470,70 A
-
Märkström 15°C enligt IEC 60947462,50 A
-
Märkström 20°C enligt IEC 60947454,10 A
-
Märkström 25°C enligt IEC 60947445,50 A
-
Märkström 30°C enligt IEC 60947436,80 A
-
Märkström vid 35°C enligt IEC 60947427,90 A
-
Märkström vid 40°C enligt IEC 60947418,80 A
-
Märkström 45°C enligt IEC 60947409,50 A
-
Märkström 50°C enligt IEC 60947400 A
-
Märkström 55°C enligt IEC 60947390,30 A
-
Märkström vid 60°C enligt IEC 60947380,30 A
-
Märkström 65°C enligt IEC 60947370 A
-
Märkström 70°C enligt IEC 60947359,40 A
Arkitektur
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
Utlösning
-
Svarstid vid öppning10 ms
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 415 V
Funktioner
-
UtlösningsenhetTM h3+
Ström
-
Total effektförlust vid nominell märkström80 W
Säkerhet
-
Kapslingsklass (IP)IP4X
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Dimensioner
-
Höjd260 mm
-
Bredd140 mm
-
Djup150 mm
-
Nedströms samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
-
Primär samlingsskena: Bredd, höjd, diameter skruv (max.)10 mm, 12 mm, 32 mm
Installation, montering
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment18 - 18 N
-
Nominellt åtdragningsmoment nedre anslutning18 - 18 N
-
Nominellt åtdragningsmoment övre anslutning18 - 18 N
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

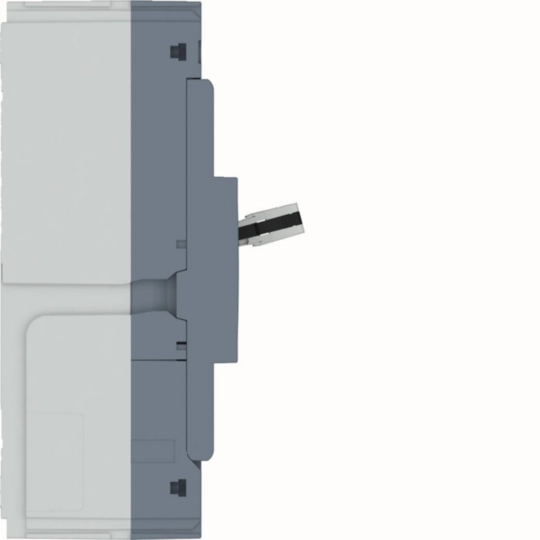

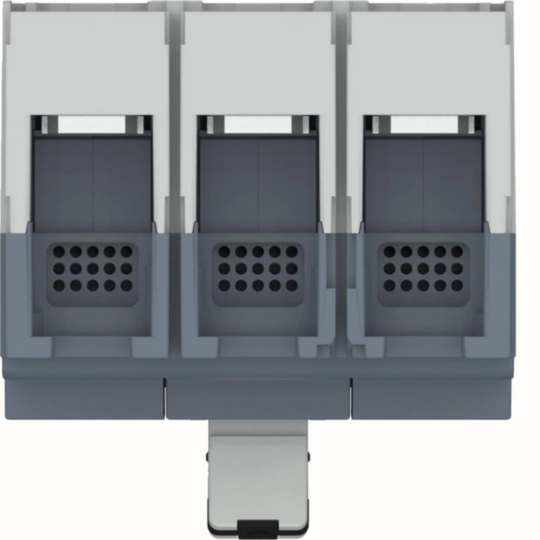

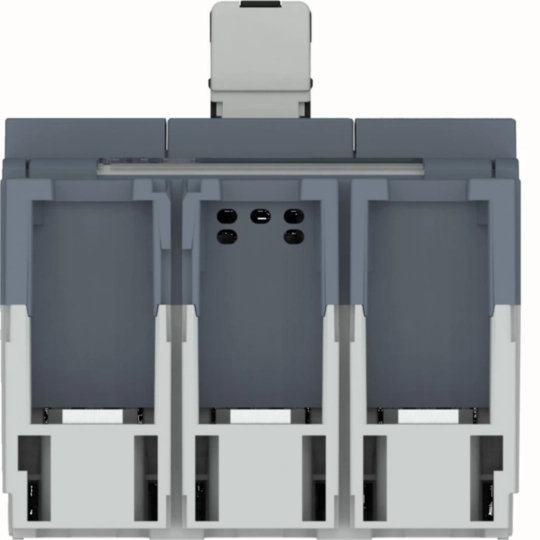

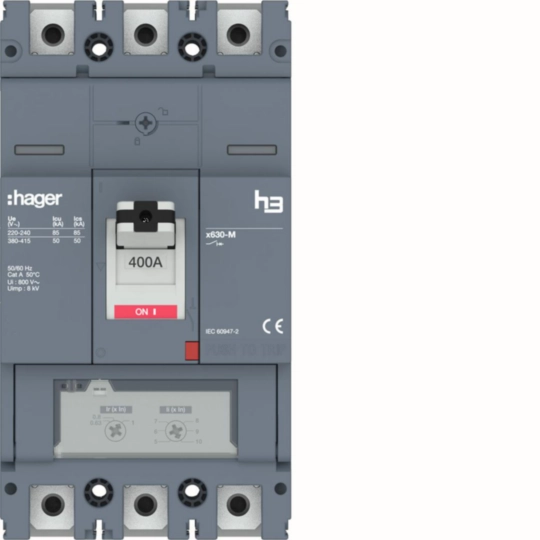

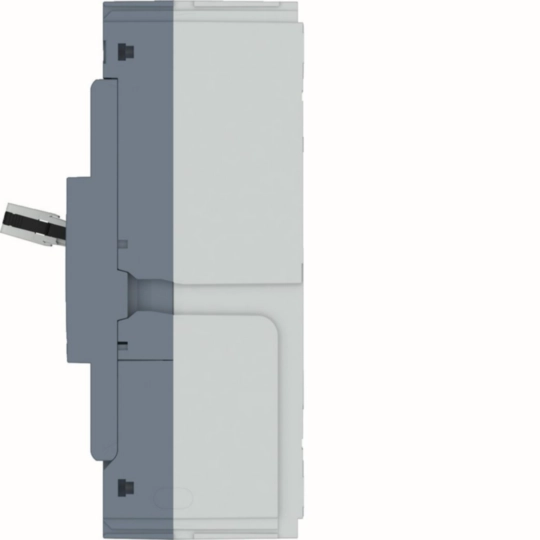

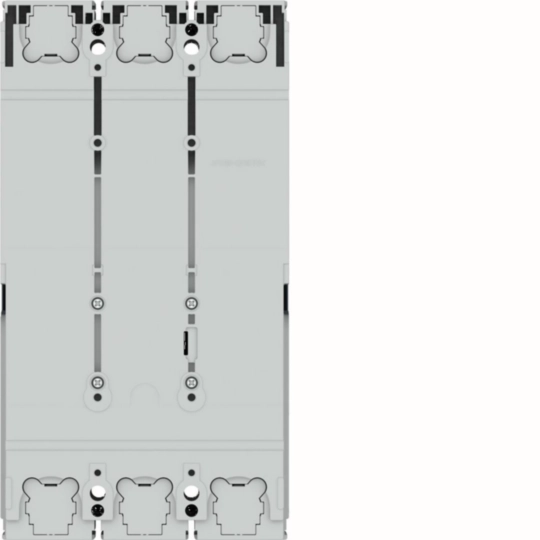

Produktbild HMJ400DR
-
Installationshandbok
Installationshandbok International 2024-10-29
PDF10,33 MB -
Handbok (produktserie)
Handbok (produktserie) en-GB 2021-02-26
PDF26,34 MB -
EU-försäkran (DoC)
EU Declaration of Conformity
PDF588,41 kB
EU declaration of conformity
PDF569,34 kB
Mer dokumentation
