Effektbrytare och säkringsteknik

Effektbrytare serie h1600 4-Polig 70kA 1250A LSI HEF981H

EAN

3250613349950

E-nr.

3197244

Förp

1 st

Hitta återförsäljare

Tillbehör
Tekniska egenskaper
Dokumentation
Fler produkter

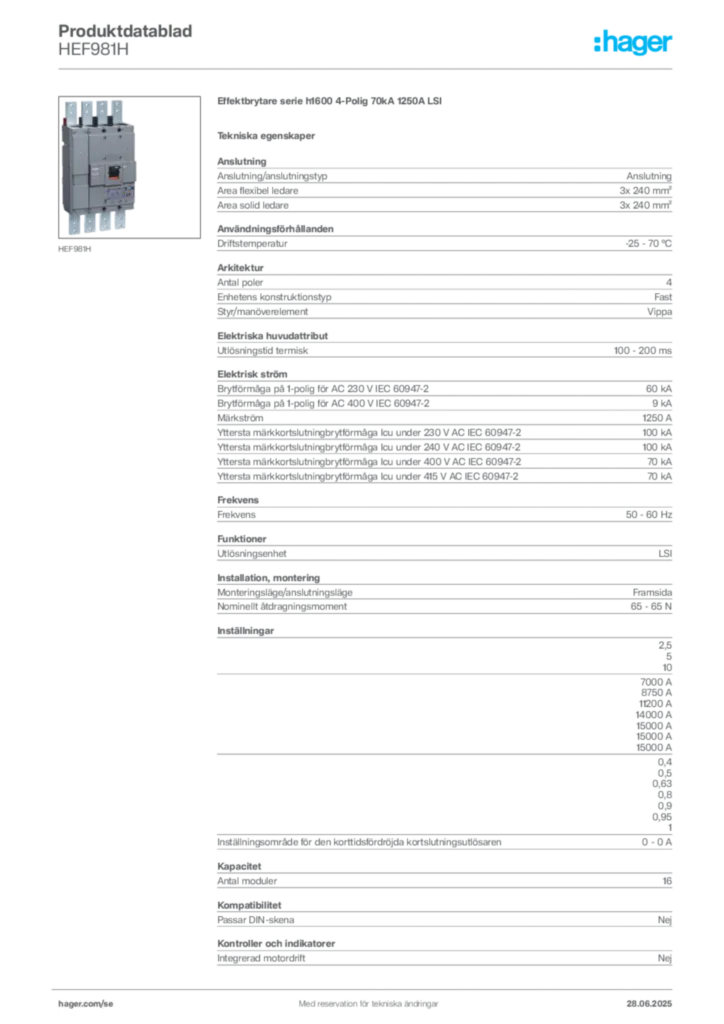

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör förreglingskabel 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Vred för effektbrytare 1 tillgängliga produkter
Hänglåsspärr för brytare 1 tillgängliga produkter
Se mer 2 andra tillgängliga produkter

Tekniska egenskaper

Märkström

1250 A
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

100 kA
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2

100 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

70 kA
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-2

70 kA
Brytförmåga på 1-polig för AC 230 V IEC 60947-2

60 kA
Brytförmåga på 1-polig för AC 400 V IEC 60947-2

9 kA

Antal poler

4
Styr/manöverelement

Vippa
Enhetens konstruktionstyp

Fast

Antal moduler

16

Svarstid vid öppning

10 ms

Inställningsområde för den korttidsfördröjda kortslutningsutlösaren

0 - 0 A

Frekvens

50 - 60 Hz

Nominellt åtdragningsmoment

65 - 65 N
Monteringsläge/anslutningsläge

Framsida

Nominell impulsskyddspänning Uimp

8000 V
Nominell isolationsspänning Ui

800 V
Märkdriftspänning Ue

220 - 690 V

Utlösningsenhet

LSI

Utlösningstid termisk

100 - 200 ms

Total effektförlust vid nominell märkström

187,50 W
Förlusteffekt per pol vid In

62,50 W

Mekanisk livsl. (elektriska omkopplingar)

1000
Mekanisk livslängd (omkopplingar)

4000

Antal växlande hjälpkontakter

0
Antal öppnande hjälpkontakter

0
Antal slutande hjälpkontakter

0

Kapslingsklass (IP)

IP4X

Driftstemperatur

-25 - 70 °C

Area flexibel ledare

3x 240 mm²
Area solid ledare

3x 240 mm²
Anslutning/anslutningstyp

Anslutning

Integrerad motordrift

Nej

Passar DIN-skena

Nej

Position strömförsörjningen

Dubbelriktad
