Effektbrytare h3+ P160 TM 4x40A 40kA HNS041DC
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Shuntutlösning 3 tillgängliga produkter
-
Underspänningsutlösare 7 tillgängliga produkter
-
Hjälp/Signalkontakt 5 tillgängliga produkter
-
Funktioner för låsning 5 tillgängliga produkter
-
Vred för effektbrytare 1 tillgängliga produkter
-
Se mer 22 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström40
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC 60947-240
-
Högsta nominell kortslutningsbrytkapacitet Icu under 240 V AC IEC 60947-250
-
Nominell service brytförmåga Ics under 230 V AC enligt IEC 60947-250
-
Nominell service brytförmåga Ics 400 V AC enligt IEC 60947-240
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
-
Frekvens50 - 60
-
Nominell impulsskyddspänning Uimp8000
-
Nominell isolationsspänning Ui800
-
Märkdriftspänning Ue220 - 690
-
UtlösningsenhetTM h3+
-
Total effektförlust vid nominell märkström27,90
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
-
Kapslingsklass (IP)IP4X
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
Anslutning/anslutningstypSkruvterminal
-
LåsbarJa
-
Material kabelKoppar
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
-
Höjd130
-
Bredd120
-
Djup97
-
Monteringsläge/anslutningslägeFramsida
-
Nominellt åtdragningsmoment6 - 6
-
Nominellt åtdragningsmoment nedre anslutning6 - 6
-
Nominellt åtdragningsmoment övre anslutning6 - 6
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

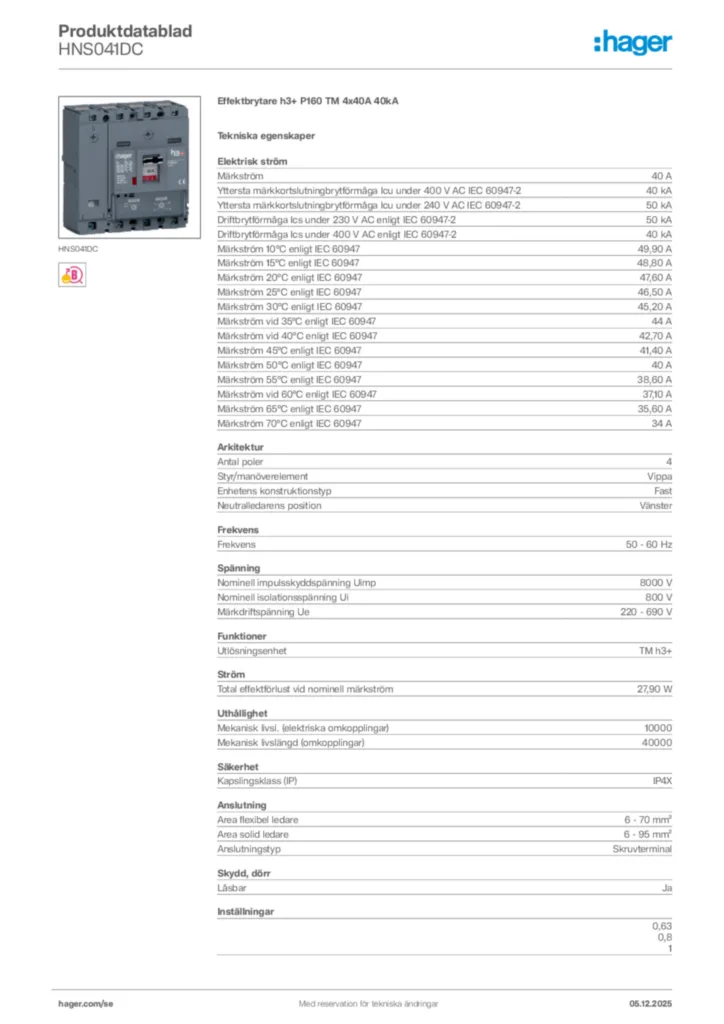

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HNS041DC
-
Användarhandbok
Användarhandbok International 2016-03-09
PDF4,40 MBManual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Användarhandbok International 2023-03-08
PDF7,44 MB -
STEP-filer
STEP-filer International 2023-09-04
STP1014,02 kB -
Handbok (produktserie)
Handbok (produktserie) International 2023-11-02
PDF48,78 MB -
Försäkran om överensstämmelse
Declaration
Försäkran om överensstämmelse International 2022-02-01
PDF300,00 kB
