Effektbrytare X160 4-Polig 25kA 25A HHA026H
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Jordfelsblock MCCB typ A-HI 1 tillgängliga produkter
-
Shuntutlösning 3 tillgängliga produkter
-
Underspänningsutlösare 7 tillgängliga produkter
-
Hjälp/Signalkontakt 4 tillgängliga produkter
-
Vred för effektbrytare 1 tillgängliga produkter
-
Se mer 5 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström25
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC60947-225
-
Högsta nominell kortslutningsbrytkapacitet Icu under 240 V AC IEC60947-235
-
Nominell service brytförmåga Ics 230 V AC enligt IEC60947-225
-
Nominell service brytförmåga Ics 400 V AC enligt IEC60947-220
-
Antal poler4
-
Frekvens50 - 60
-
Nominell impulsskyddspänning Uimp8000
-
Nominell isolationsspänning Ui690
-
Märkdriftspänning Ue220 - 415
-
UtlösningsenhetTM x
-
Total effektförlust vid nominell märkström13,70
-
Mekanisk livsl. (elektriska omkopplingar)1000
-
Mekanisk livslängd (omkopplingar)4000
-
Kapslingsklass (IP)IP4X
-
Area flexibel ledare4 - 70 mm²
-
Area solid ledare4 - 95 mm²
-
Anslutning/anslutningstypSkruvterminal
-
Nominellt åtdragningsmoment6 - 6
-
Monteringsläge/anslutningslägeFramsida
-
Höjd130
-
Bredd100
-
Djup68
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

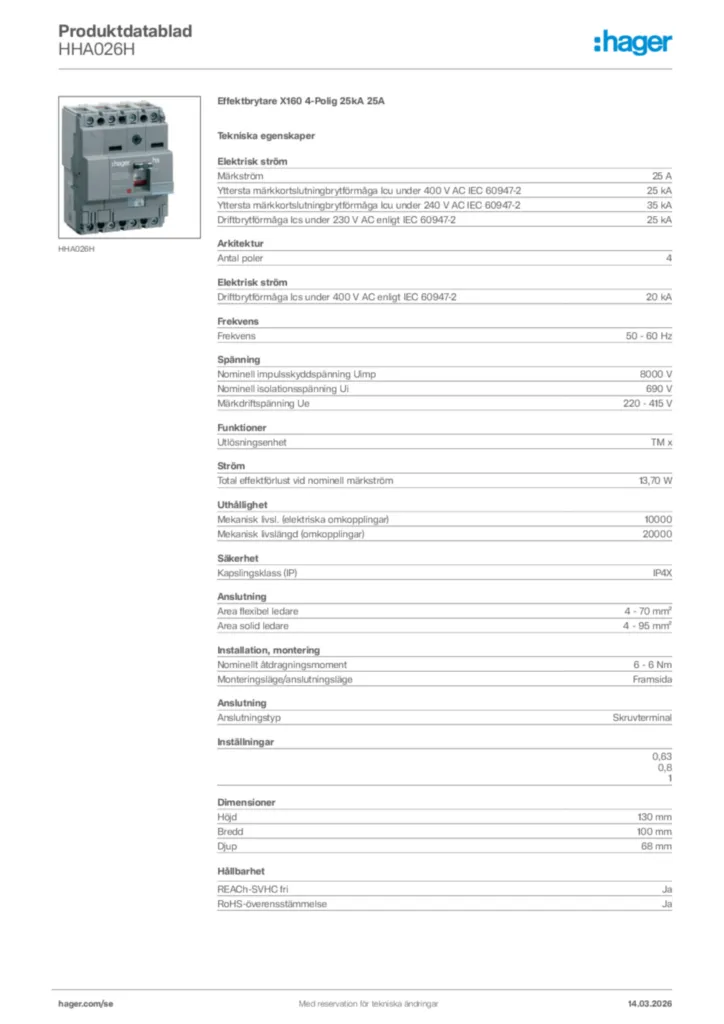

Produktbild HHA026H
-
Installationshandbok
Installationshandbok International 2021-06-07
PDF8,51 MB -
Teknisk bilaga (enskild produkt)
Teknisk bilaga (flera produkter) sv-SE 2015-04-10
PDF563,34 kB -
Försäkran om överensstämmelse
Declaration
Försäkran om överensstämmelse International 2022-02-16
PDF215,43 kB
