HNS041NC - Effektbrytare h3+ P160 Energy 4x40A 40kA
HNS041NC - Effektbrytare h3+ P160 Energy 4x40A 40kA
HNS041NC - Effektbrytare h3+ P160 Energy 4x40A 40kA
HNS041NC - Effektbrytare h3+ P160 Energy 4x40A 40kA

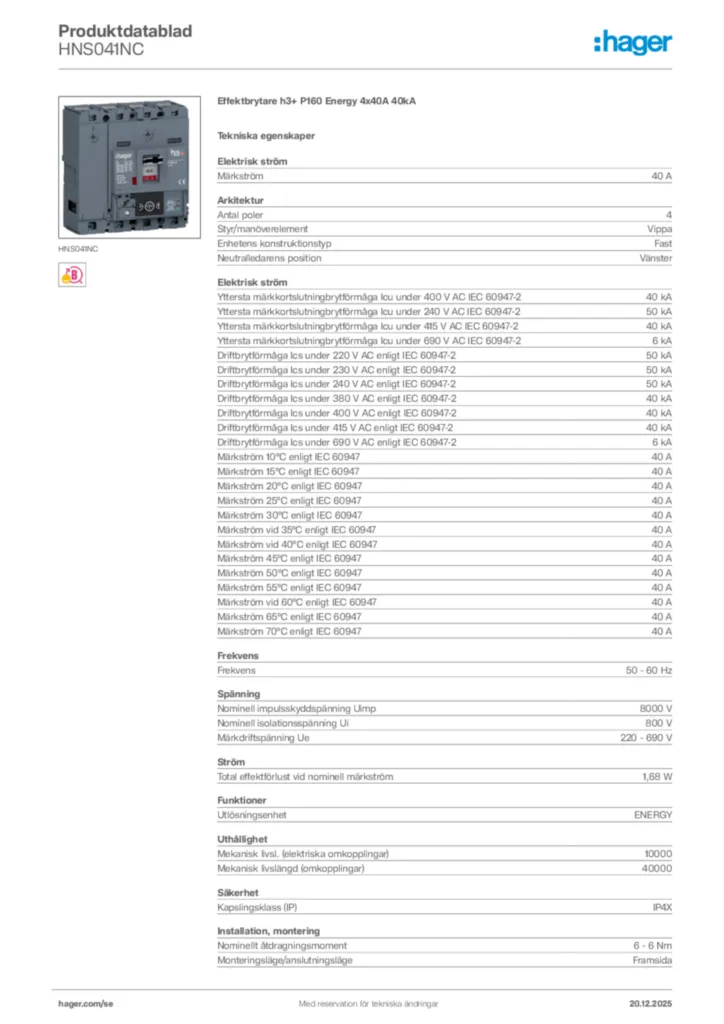

Effektbrytare h3+ P160 Energy 4x40A 40kA HNS041NC

EAN
3250613141363
E-nr.
3183922
Förp
1 st
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Komplettera ditt system

Valfria tillbehör

  • Till­behör data­ka­bela­d­apter 9 tillgängliga produkter
  • Till­behör nätverks­funk­tioner 2 tillgängliga produkter
  • Elekt­riska till­behör 2 tillgängliga produkter
  • DC-ström­för­sörj­ning 1 tillgängliga produkter
  • Shunt­ut­lös­ning 3 tillgängliga produkter
  • Se mer 39 andra tillgängliga produkter

Tekniska egenskaper

Elekt­risk ström
  • Märkström
    40
  • Högsta nomi­nell kort­slut­nings­bryt­ka­pa­citet Icu under 400 V AC IEC60947-2
    40
  • Högsta nomi­nell kort­slut­nings­bryt­ka­pa­citet Icu under 240 V AC IEC60947-2
    50
  • Högsta nomi­nell kort­slut­nings­bryt­ka­pa­citet Icu under 415 V AC IEC60947-2
    40
  • Högsta nomi­nell kort­slut­nings­bryt­ka­pa­citet Icu under 690 V AC IEC60947-2
    6
  • Nomi­nell service bryt­för­måga Ics 220 V AC enligt IEC60947-2
    50
  • Nomi­nell service bryt­för­måga Ics 230 V AC enligt IEC60947-2
    50
  • Nomi­nell service bryt­för­måga Ics 240 V AC enligt IEC60947-2
    50
  • Nomi­nell service bryt­för­måga Ics 380 V AC enligt IEC60947-2
    40
  • Nomi­nell service bryt­för­måga Ics 400 V AC enligt IEC60947-2
    40
  • Nomi­nell service bryt­för­måga Ics 415 V AC enligt IEC60947-2
    40
  • Nomi­nell service bryt­för­måga Ics 690 V AC enligt IEC60947-2
    6
  • Märkström vid 10°C enligt IEC60947
    40
  • Märkström vid 15°C enligt IEC60947
    40
  • Märkström vid 20°C enligt IEC60947
    40
  • Märkström vid 25°C enligt IEC60947
    40
  • Märkström vid 30°C enligt IEC60947
    40
  • Märkström vid 35°C enligt IEC60947
    40
  • Märkström vid 40°C enligt IEC60947
    40
  • Märkström vid 45°C enligt IEC60947
    40
  • Märkström vid 50°C enligt IEC60947
    40
  • Märkström 55°C enligt IEC60947
    40
  • Märkström 60°C enligt IEC60947
    40
  • Märkström 65°C enligt IEC60947
    40
  • Märkström 70°C enligt IEC60947
    40
Arki­tektur
  • Antal poler
    4
  • Styr/­ma­nö­ver­ele­ment
    Vippa
  • Enhe­tens konstruk­tionstyp
    Infällt montage
  • Neutral­le­da­rens posi­tion
    Vänster
Frekvens
  • Frekvens
    50 - 60
Spän­ning
  • Nomi­nell impuls­skydd­spän­ning Uimp
    8000
  • Nomi­nell isola­tions­spän­ning Ui
    800
  • Märk­drift­spän­ning Ue
    220 - 690
Funk­tioner
  • Utlös­nings­enhet
    ENERGY
Ström
  • Total effekt­för­lust vid nomi­nell märkström
    1,68
Uthål­lighet
  • Meka­nisk livsl. (elekt­riska omkopp­lingar)
    10000
  • Meka­nisk livs­längd (omkopp­lingar)
    40000
Instal­la­tion, monte­ring
  • Nomi­nellt åtdrag­nings­mo­ment
    6 - 6
  • Monte­rings­lä­ge/an­slut­nings­läge
    Fram­sida
Säkerhet
  • Kaps­lings­klass (IP)
    IP4X
Anslut­ning
  • Area flex­ibel ledare
    6 - 70 mm²
  • Area solid ledare
    6 - 95 mm²
  • Anslut­ning­/an­slut­ningstyp
    Skruv­ter­minal
Skydd, dörr
  • Låsbar
    Ja
Kabel
  • Mate­rial kabel
    Koppar
Kompa­ti­bi­litet
  • Kompa­tibel med RDC AOB
    Nej
  • Passar DIN-s­kena
    Nej
  • Lämplig för fördel­ningar
    Ja
Dimen­sioner
  • Höjd
    130
  • Bredd
    120
  • Djup
    97
