Effektbrytare h3+ P160 Energy 3x40A 40kA HNS040NC
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Tillbehör datakabeladapter 10 tillgängliga produkter
-
Tillbehör nätverksfunktioner 2 tillgängliga produkter
-
Elektriska tillbehör 2 tillgängliga produkter
-
DC-strömförsörjning 1 tillgängliga produkter
-
Shuntutlösning 3 tillgängliga produkter
-
Se mer 38 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Märkström40
-
Högsta nominell kortslutningsbrytkapacitet Icu under 400 V AC IEC60947-240
-
Högsta nominell kortslutningsbrytkapacitet Icu under 240 V AC IEC60947-250
-
Högsta nominell kortslutningsbrytkapacitet Icu under 415 V AC IEC60947-240
-
Högsta nominell kortslutningsbrytkapacitet Icu under 690 V AC IEC60947-26
-
Nominell service brytförmåga Ics 220 V AC enligt IEC60947-250
-
Nominell service brytförmåga Ics 230 V AC enligt IEC60947-250
-
Nominell service brytförmåga Ics 240 V AC enligt IEC60947-250
-
Nominell service brytförmåga Ics 380 V AC enligt IEC60947-240
-
Nominell service brytförmåga Ics 400 V AC enligt IEC60947-240
-
Nominell service brytförmåga Ics 415 V AC enligt IEC60947-240
-
Nominell service brytförmåga Ics 690 V AC enligt IEC60947-26
-
Märkström 10°C enligt IEC6094740
-
Märkström 15°C enligt IEC6094740
-
Märkström 20°C enligt IEC6094740
-
Märkström 25°C enligt IEC6094740
-
Märkström 30°C enligt IEC6094740
-
Märkström vid 35°C enligt IEC6094740
-
Märkström 40°C enligt IEC6094740
-
Märkström 45°C enligt IEC6094740
-
Märkström 50°C enligt IEC6094740
-
Märkström 55°C enligt IEC6094740
-
Märkström 60°C enligt IEC6094740
-
Märkström 65°C enligt IEC6094740
-
Märkström 70°C enligt IEC6094740
-
Antal poler3
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionUtan nolla
-
Frekvens50 - 60
-
Nominell impulsskyddspänning Uimp8000
-
Nominell isolationsspänning Ui800
-
Märkdriftspänning Ue220 - 690
-
UtlösningsenhetENERGY
-
Total effektförlust vid nominell märkström1,68
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)40000
-
Nominellt åtdragningsmoment6 - 6
-
Monteringsläge/anslutningslägeFramsida
-
Kapslingsklass (IP)IP4X
-
Area flexibel ledare6 - 70 mm²
-
Area solid ledare6 - 95 mm²
-
Anslutning/anslutningstypSkruvterminal
-
LåsbarJa
-
Material kabelKoppar
-
Kompatibel med RDC AOBNej
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
-
Höjd130
-
Bredd90
-
Djup97
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

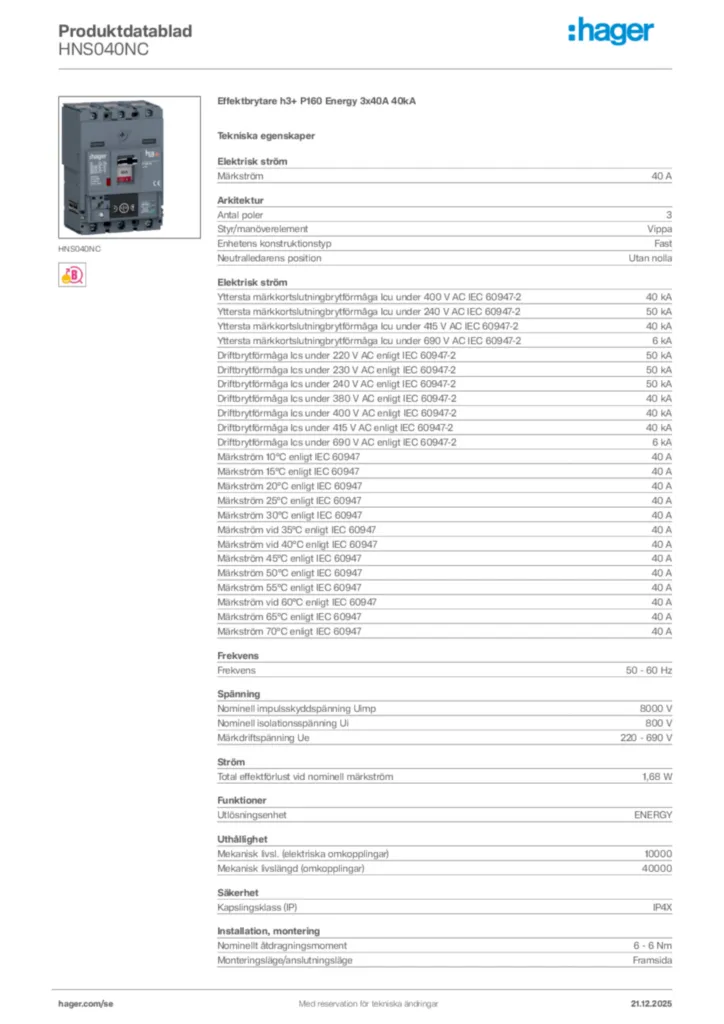

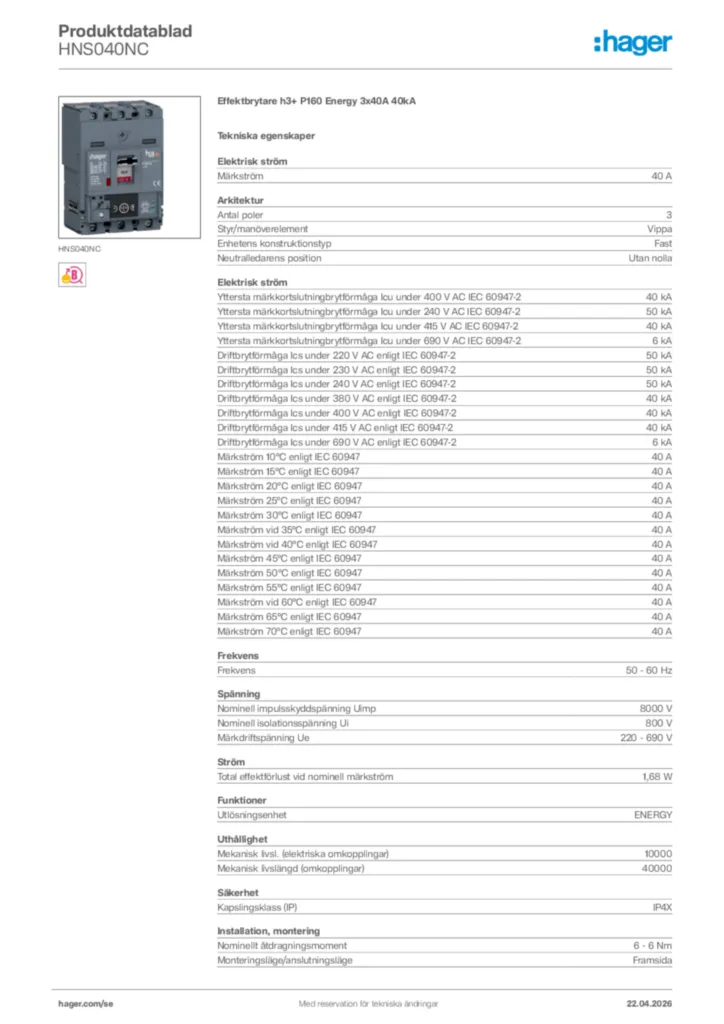

Produktbild HNS040NC
-
Bruksanvisning
Bruksanvisning International 2020-09-21
PDF13,53 MB -
Användarhandbok
Användarhandbok International 2016-03-09
PDF4,40 MBManual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Användarhandbok International 2023-03-08
PDF7,44 MB -
Installationshandbok
Installationshandbok International 2019-10-24
PDF2,93 MB -
STEP-filer
STEP-filer International 2023-11-24
STP886,39 kB -
Handbok
Handbok International 2023-11-02
PDF48,78 MB -
Försäkran om överensstämmelse
Declaration
Försäkran om överensstämmelse International 2022-02-01
PDF300,00 kB
