Effektbrytare serie h1600 4-Polig 70kA 1600A LSI HEF991H
EAN
3250613349967
E-nr.
3197246
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Tillbehör förreglingskabel 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Vred för effektbrytare 1 tillgängliga produkter -
Hänglåsspärr för brytare 1 tillgängliga produkter -
Se mer 1 andra tillgängliga produkter

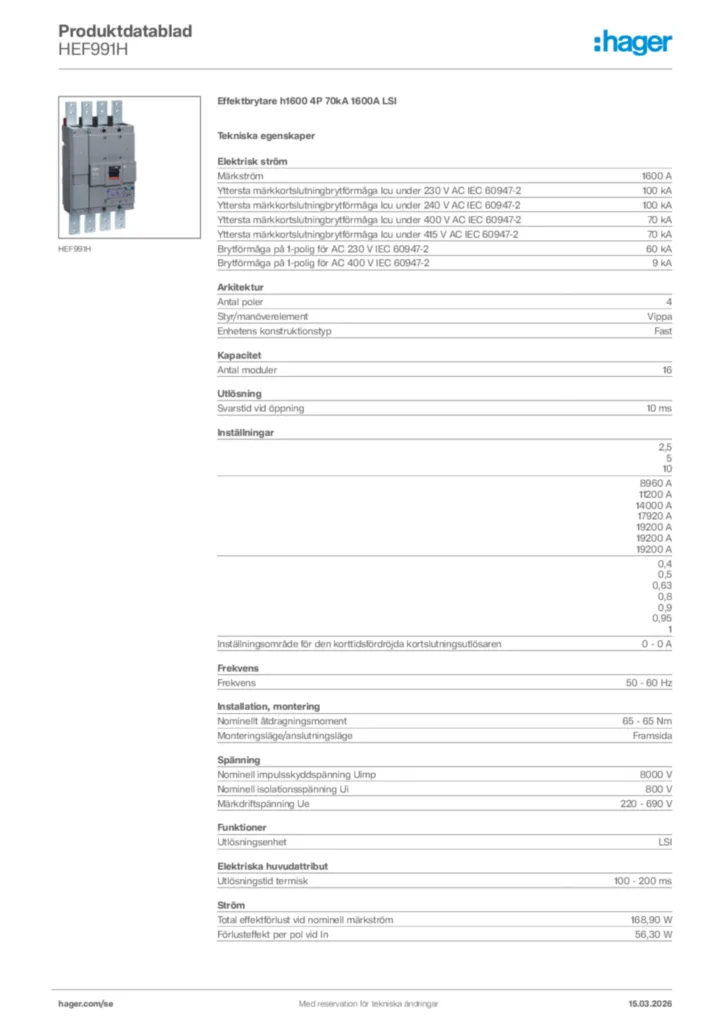

Tekniska egenskaper
Elektrisk ström
-
Märkström1600 A
-
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2100 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-2100 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-270 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-270 kA
-
Brytförmåga på 1-polig för AC 230 V IEC 60947-260 kA
-
Brytförmåga på 1-polig för AC 400 V IEC 60947-29 kA
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
Kapacitet
-
Antal moduler16
Utlösning
-
Svarstid vid öppning10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Inställningar
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren0 - 0 A
Frekvens
-
Frekvens50 - 60 Hz
Installation, montering
-
Nominellt åtdragningsmoment65 - 65 N
-
Monteringsläge/anslutningslägeFramsida
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetLSI
Elektriska huvudattribut
-
Utlösningstid termisk100 - 200 ms
Ström
-
Total effektförlust vid nominell märkström168,90 W
-
Förlusteffekt per pol vid In56,30 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)1000
-
Mekanisk livslängd (omkopplingar)4000
Utrustning
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Säkerhet
-
Kapslingsklass (IP)IP4X
Användningsförhållanden
-
Driftstemperatur-25 - 70 °C
Anslutning
-
Area flexibel ledare3x 240 mm²
-
Area solid ledare3x 240 mm²
-
Anslutning/anslutningstypAnslutning
Kontroller och indikatorer
-
Integrerad motordriftNej
Kompatibilitet
-
Passar DIN-skenaNej
Strömförsörjning
-
Position strömförsörjningenDubbelriktad
