            HEF980H - Effektbrytare serie h1600 3-Polig 70kA 1250A LSI
            HEF980H - Effektbrytare serie h1600 3-Polig 70kA 1250A LSI

            Effektbrytare serie h1600 3-Polig 70kA 1250A LSI

            HEF980H

            HEF980H - Effektbrytare serie h1600 3-Polig 70kA 1250A LSI
            HEF980H - Effektbrytare serie h1600 3-Polig 70kA 1250A LSI
            • Effekt­bry­tare och säkrings­teknik

            Effektbrytare serie h1600 3-Polig 70kA 1250A LSI HEF980H

            EAN
            3250613349936
            E-nr.
            3197243
            Förp
            1 st
            Köp hos din grossist

            You have to log in with your myHager profile to see prices and to order.

            Lägg till i en lista
            Lägg till i en lista

            Logga in för att skapa en produktlista

            Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor

            Skapa ett konto Logga in
            • Tillbehör
            • Tekniska egenskaper
            • Miljödokumentation
            • Dokumentation
            • Fler produkter

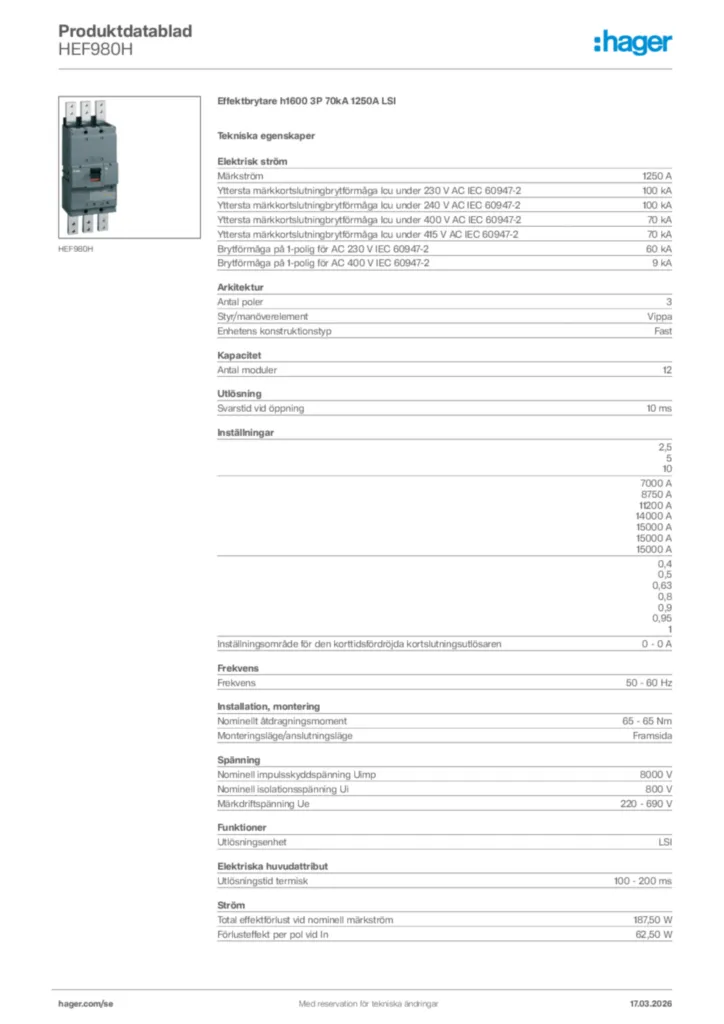

            Produktdatablad

            Komplettera ditt system

            Valfria tillbehör

            • Till­behör förreg­lings­kabel 1 tillgängliga produkter
            • Hjäl­p/­Sig­nal­kon­takt 2 tillgängliga produkter
            • Under­spän­nings­ut­lö­sare 2 tillgängliga produkter
            • Vred för effekt­bry­tare 1 tillgängliga produkter
            • Häng­lås­spärr för brytare 1 tillgängliga produkter
            • Se mer 1 andra tillgängliga produkter

            Komplettera ditt system

            • Till­behör förreg­lings­kabel
            • Hjäl­p/­Sig­nal­kon­takt
            • Under­spän­nings­ut­lö­sare
            • Vred för effekt­bry­tare
            • Häng­lås­spärr för brytare
            • Till­behör för kabela­d­apter
            • HXB069H

              Elek interl Mot B (x/P/h

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXC021H

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXC024H

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXE014H

              Underspänningsutlösare 230 V F.H1000

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXE015H

              Underspänningsutlösare 400 V F.H1000

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXF030H

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HXF039H

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista
            • HYA035H

              Kabelset 6 kablar 0,75 kvmm

              0,00 kr  / *
              Lägg till i en lista
              Lägg till i en lista

            Tekniska egenskaper

            Elekt­risk ström
            • Märkström
              1250 A
            • Yttersta märk­kort­slut­ning­bryt­för­måga Icu under 230 V AC IEC 60947-2
              100 kA
            • Yttersta märk­kort­slut­ning­bryt­för­måga Icu under 240 V AC IEC 60947-2
              100 kA
            • Yttersta märk­kort­slut­ning­bryt­för­måga Icu under 400 V AC IEC 60947-2
              70 kA
            • Yttersta märk­kort­slut­ning­bryt­för­måga Icu under 415 V AC IEC 60947-2
              70 kA
            • Bryt­för­måga på 1-polig för AC 230 V IEC 60947-2
              60 kA
            • Bryt­för­måga på 1-polig för AC 400 V IEC 60947-2
              9 kA
            Arki­tektur
            • Antal poler
              3
            • Styr/­ma­nö­ver­ele­ment
              Vippa
            • Enhe­tens konstruk­tionstyp
              Fast
            Kapa­citet
            • Antal moduler
              12
            Utlös­ning
            • Svarstid vid öppning
              10 ms
            • AT_Mag­ne­tic­Pro­tection­Knob­Set­ting
              2,5, 5, 10
            • AT_Ran­ge­Mag­ne­ti­cAd­just­ment
              7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
            • AT_T­her­mal­Pro­tection­Knob­Set­ting
              0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
            Inställ­ningar
            • Inställ­nings­om­råde för den kort­tids­för­dröjda kort­slut­nings­ut­lö­saren
              0 - 0 A
            Frekvens
            • Frekvens
              50 - 60 Hz
            Instal­la­tion, monte­ring
            • Nomi­nellt åtdrag­nings­mo­ment
              65 - 65 N
            • Monte­rings­lä­ge/an­slut­nings­läge
              Fram­sida
            Spän­ning
            • Nomi­nell impuls­skydd­spän­ning Uimp
              8000 V
            • Nomi­nell isola­tions­spän­ning Ui
              800 V
            • Märk­drift­spän­ning Ue
              220 - 690 V
            Funk­tioner
            • Utlös­nings­enhet
              LSI
            Elekt­riska huvud­at­tribut
            • Utlös­ningstid termisk
              100 - 200 ms
            Ström
            • Total effekt­för­lust vid nomi­nell märkström
              187,50 W
            • Förlus­t­ef­fekt per pol vid In
              62,50 W
            Uthål­lighet
            • Meka­nisk livsl. (elekt­riska omkopp­lingar)
              1000
            • Meka­nisk livs­längd (omkopp­lingar)
              4000
            Utrust­ning
            • Antal växlande hjälp­kon­takter
              0
            • Antal öppnande hjälp­kon­takter
              0
            • Antal slutande hjälp­kon­takter
              0
            Säkerhet
            • Kaps­lings­klass (IP)
              IP4X
            Använd­nings­för­hål­landen
            • Drift­s­tem­pe­ratur
              -25 - 70 °C
            Anslut­ning
            • Area flex­ibel ledare
              3x 240 mm²
            • Area solid ledare
              3x 240 mm²
            • Anslut­ning­/an­slut­ningstyp
              Anslut­ning
            Kontroller och indi­ka­torer
            • Inte­grerad motor­drift
              Nej
            Kompa­ti­bi­litet
            • Passar DIN-s­kena
              Nej
            Ström­för­sörj­ning
            • Posi­tion ström­för­sörj­ningen
              Dubbel­riktad

            Miljödokumentation

            Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

            Certifieringar och dokument

            REACH declaration HEF980H (english)
            PDF
            103,10 kB
            RoHS declaration HEF980H (english)
            PDF
            103,59 kB

            Nedladdningar

            • Produktbild

              Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

              Bild HEF980H | Hager Sverige

              Produktbild HEF980H

            • Installationshandbok

              Bild Installationshandbok International 2021-06-07 | Hager Sverige

              Installationshandbok International 2021-06-07

              PDF
              3,62 MB
            • EU-försäkran (DoC)

              Bild Declaration | Hager Sverige

              Declaration

              EU-försäkran (DoC) International 2022-06-23

              PDF
              287,24 kB
            Mer dokumentation

            Upptäck våra andra produkter i detta sortiment

              5
            • 1
              HEF981H - Effektbrytare serie h1600 4-Polig 70kA 1250A LSI
              HEF981H
              Effektbrytare serie h1600 4-Polig 70kA 1250A LSI
              E-nr.
              3197244
            • 2
              HEF990H - Effektbrytare serie h1600 3-Polig 70kA 1600A LSI
              HEF990H
              Effektbrytare serie h1600 3-Polig 70kA 1600A LSI
              E-nr.
              3197245
            • 3
              HEF991H - Effektbrytare serie h1600 4-Polig 70kA 1600A LSI
              HEF991H
              Effektbrytare serie h1600 4-Polig 70kA 1600A LSI
              E-nr.
              3197246
            • 4
              HHA026H - Effektbrytare X160 4-Polig 25kA 25A
              HHA026H
              Effektbrytare X160 4-Polig 25kA 25A
              E-nr.
              3197120
            • 5
              HHA040H - Effektbrytare X160 3-Polig 25kA 40A
              HHA040H
              Effektbrytare X160 3-Polig 25kA 40A
              E-nr.
              3197114

            Om oss

            • Arbeta hos oss
            • Hållbarhet
            • Från familj till familj
            • Partnerprogram
            • Nyhetsrum
            • Nyhetsbrev

            Support

            • Kontakta oss
            • FAQ
            • Ladda ner
            • How-to
            • Konfiguratorer
            • Appar
            • myHager
            • Reklamation
            • Karriär

            Produkter och lösningar

            • Produktkatalog
            • Referensobjekt
            • Lösningar

            Om Hager

            Hager erbjuder säkra system, lösningar och tjänster inom elinstallation. Utbudet sträcker sig från eldistribution, e-mobilitet och kanalisation till strömställarsystem och smart fastighetsautomation.

            Följ oss

            • Cookies
            • Integritetspolicy
            • HagerGroup
            • Rapportera en sårbarhet

            © 2025 Ha­ger Group

            Hör av dig:  031-706 39 00
