Effektbrytare h3+ P630 Energy 4x400A 50kA HMW401NR
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Manöveraxel för effektbrytare 3 product.page.accessories.products-available -
Underspänningsutlösare 5 product.page.accessories.products-available -
Shuntutlösning 5 product.page.accessories.products-available -
Anslutningsprodukter 6 product.page.accessories.products-available -
Tillbehör för hw+/h3+ Energy 9 product.page.accessories.products-available -
Tillbehör förreglingskabel 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
HTC370H
CIP-adapter för h3+ längd 10 m
-
HTC360HCIP-adapter för h3+ längd 5m
-
HTC350HCIP-adapter för h3+ längd 3m
-
HTC340HCIP-adapter för h3+ längd 1, 5 m
-
HTC330HCIP-adapter för h3+ längd 0, 5 m
-
HTC150HZSI-adapter för h3+ längd 1, 20 m
-
HTC140HCIP - 24 V adapter Längd 1, 20m
-
HTC130HOAC/PTA adapter h3+ längd 1, 20 m
-
HTL010HKabel, MIP till USB för anslutning av h3+ MCCB till Hager Power setup, L=1, 8m
-
HXW046HKMotordon P630 100-120VDC utan Auto-Reset + nyckel
-
HXW046HMotordon P630 100-120VDC utan Auto-Reset
-
HXW043HKMotordon x630/P630 24-48 V
-
HXW043HMotorstyrning x630/P630 24-48VDC utan auto-reset
-
HXW042HKMotorstyrning x630/P630 100-240VAC
-
HXW041HKMotordon P630 100-120VDC med Auto-Reset + nyckel
-
HXW041HMotordon P630 100-120VDC med Auto-Reset
-
HYW053HIsolationsplatta för anslutning med spridare P630 4P
-
HYW051HIsolationsplatta för rak anslutning P630 4P
-
HYW026HBeröringsskydd bak Plug-in P630 4-Polig
-
HYW024HBeröringsskydd spridningsanslutning P630 4-Polig
-
HYW022HBeröringsskydd anslutning P630 4-Polig
-
HYD322HBeröringsskydd plug-in P630 4P
-
HXS122HAX/AL Energy räknare låg nivå 125VAC 30VDC
-
HXS121HAX/AL Energy räknare 250VAC 125VDC anslutningsledning
-
HXS120HAX/AL Energy räknare för P160-P250-P630
-
HYC250H -
HXA026HSignalkont vxl 125 V P160 P250
-
HXA021HHjälpkontakt 1NO+NC 250VAC (x/P160-x/P250/P630)
-
HXA024H -
HXA025HHjälpkont 125V vxl P160 P250
-
HXA039HLåsdon, för x/P160, x/P250, x/P630
-
HXW890HNyckellås för utdragsenhet P630
-
HXW888HNyckellås för vred P630
-
HXS999HRonis nyckellås (P160-P250-P630)
-
HXB070HInterl kab 1m (P160-x/h/P
-
HXW166HVäxlingsomkoppling P630 4-pol
-
HXW066HMek växl omkoppl P630 m lock
-
HXB071HInterlock kabel 1.5m(P160-630)
Tekniska egenskaper
Elektrisk ström
-
Märkström IN400 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 415 V AC IEC 60947-250 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 690 V AC IEC 60947-212 kA
-
Driftbrytförmåga Ics under 220 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 240 V AC enligt IEC 60947-285 kA
-
Driftbrytförmåga Ics under 380 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 415 V AC enligt IEC 60947-250 kA
-
Driftbrytförmåga Ics under 690 V AC enligt IEC 60947-212 kA
-
Märkström vid 10°C enligt IEC 60947400 A
-
Märkström vid 15°C enligt IEC 60947400 A
-
Märkström vid 20°C enligt IEC 60947400 A
-
Märkström vid 25°C enligt IEC 60947400 A
-
Märkström vid 30°C enligt IEC 60947400 A
-
Märkström vid 35°C enligt IEC 60947400 A
-
Märkström vid 40°C enligt IEC 60947400 A
-
Märkström vid 45°C enligt IEC 60947400 A
-
Märkström vid 50°C enligt IEC 60947400 A
-
Märkström vid 55°C enligt IEC 60947400 A
-
Märkström vid 60°C enligt IEC 60947400 A
-
Märkström vid 65°C enligt IEC 60947396 A
-
Märkström vid 70°C enligt IEC 60947360 A
Arkitektur
-
Antal poler4
-
Styr/manöverelementVippa
-
Enhetens konstruktionstypFast
-
Neutralledarens positionVänster
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui800 V
-
Märkdriftspänning Ue220 - 690 V
Funktioner
-
UtlösningsenhetENERGY
Ström
-
Effektförlust vid IN57,8 W
Installation, montering
-
Nominellt åtdragningsmoment18 - 18 Nm
-
Monteringsläge/anslutningslägeFramsida
Säkerhet
-
Kapslingsklass (IP)IP4X
Kabel
-
Material kabelKoppar
Kompatibilitet
-
Kompatibel med RDC AOBJa
-
Passar DIN-skenaNej
-
Lämplig för fördelningarJa
Efterlevnad av databestämmelser
-
Genererar data.Ja
-
DatatyperLarm, Grundläggande information, Elektrisk mätning, Detaljerad elektrisk mätning, Allmän diagnostik, Nätverksdiagnostik, Driftläge, Programvarudiagnostik
-
DataformatMODBUS (RTU)
-
Uppskattad daglig datavolym< 1 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenJa
Dimensioner
-
Höjd260 mm
-
Bredd185 mm
-
Djup150 mm
Inställningar
-
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren218,4 - 4000,0 A
Elektriskt skydd
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Korttidsskydd (kortlsutning) (std): ström (Isd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Momentant skydd (Ii): rattens inställningskoefficient3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HMW401NR
-
GeneratedProductDatasheet

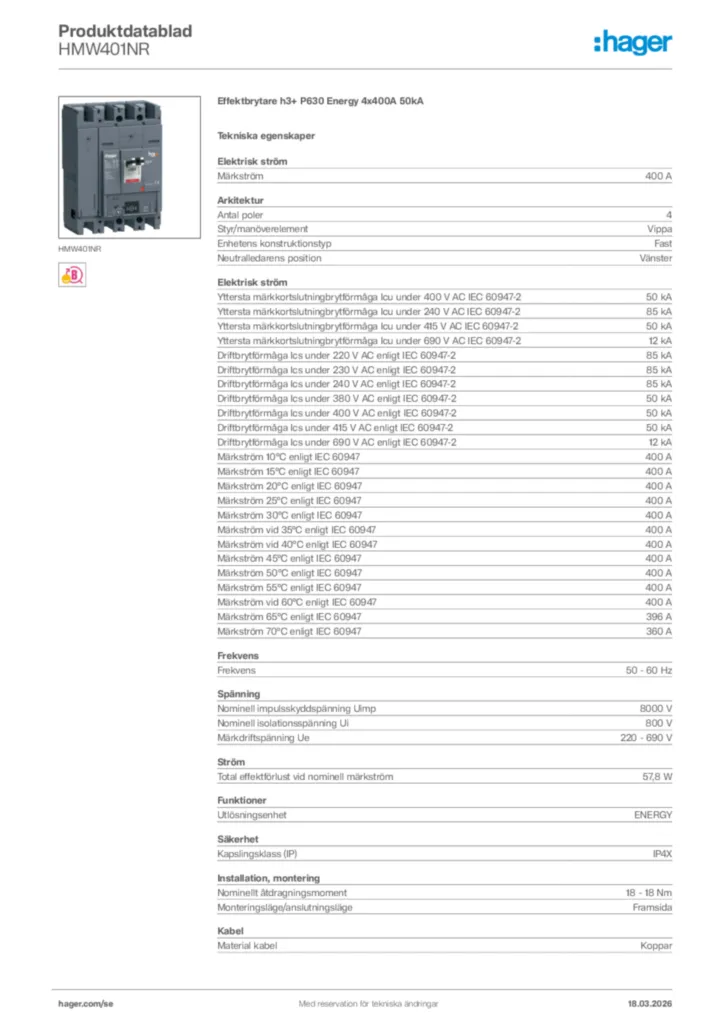

Hager Produktdatablad HMW401NR
