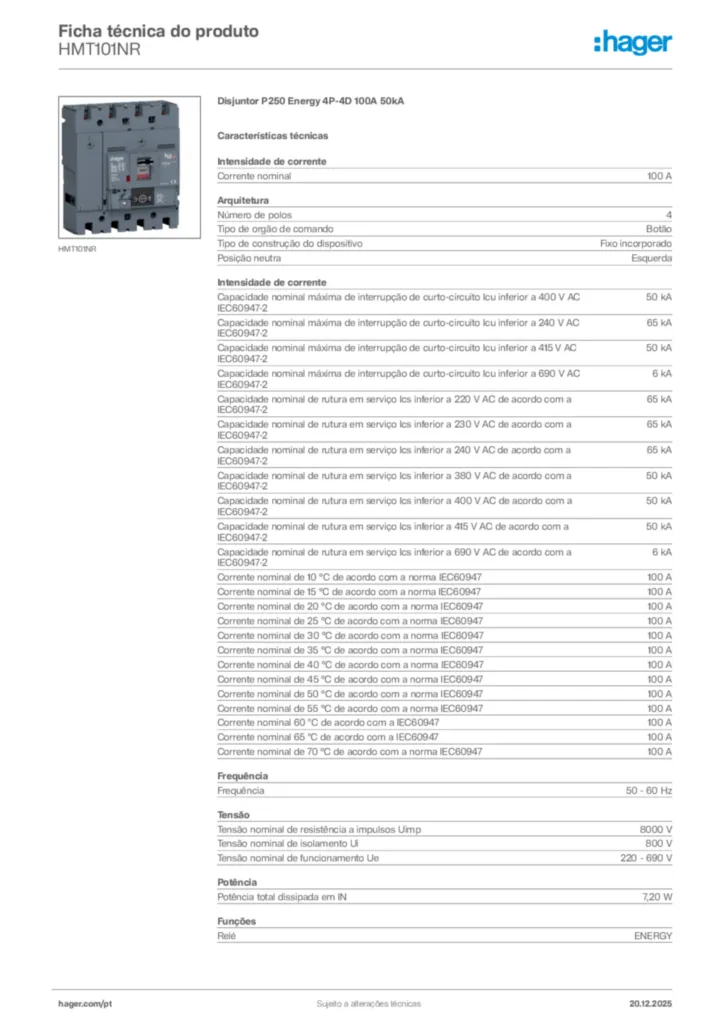

Disjuntor P250 Energy 4P-4D 100A 50kA HMT101NR
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloco diferencial tipo A para aparelho compacto 2 produtos disponíveis
-
Adaptador de cabos de dados auxiliares 8 produtos disponíveis
-
Módulo de comunicação MODBUS 1 produtos disponíveis
-
Acessórios elétricos para componentes de baixa tensão 1 produtos disponíveis
-
Fonte de alimentação DC 1 produtos disponíveis
-
Ver mais 52 outros produtos disponíveis
Complete seu sistema
Características técnicas
-
Corrente nominal100 A
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-250 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-265 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-250 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-26 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-265 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-265 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-265 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-250 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-250 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-250 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-26 kA
-
Corrente nominal de 10 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 15 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 20 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 25 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 30 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 35 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 40 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 45 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 50 °C de acordo com a norma IEC60947100 A
-
Corrente nominal de 55 °C de acordo com a norma IEC60947100 A
-
Corrente nominal 60 ºC de acordo com a IEC60947100 A
-
Corrente nominal 65 ºC de acordo com a IEC60947100 A
-
Corrente nominal de 70 °C de acordo com a norma IEC60947100 A
-
Número de polos4
-
Tipo de orgão de comandoBotão
-
Tipo de construção do dispositivoFixo incorporado
-
Posição neutraEsquerda
-
Frequência50 - 60 Hz
-
Tensão nominal de resistência a impulsos Uimp8000 V
-
Tensão nominal de isolamento Ui800 V
-
Tensão nominal de funcionamento Ue220 - 690 V
-
ReléENERGY
-
Potência total dissipada em IN7,20 W
-
N.º de manobras elétricas em ciclos10000
-
N.º de manobras mecânicas40000
-
Binário de aperto nominal12 - 12 Nm
-
Posição de montagem/ligaçãoFrente
-
Índice de proteção IPIP4X
-
Secção transversal de condutor flexível35 - 150 mm²
-
Secção transversal de condutor rígido35 - 185 mm²
-
BloqueávelSim
-
Material do caboCobre, Alumínio
-
Compatível com Dispositivo Diferencial Bloco DiferencialSim
-
Adequado para calha DINNão
-
Adequado para caixa de distribuiçãoSim
-
Altura165 mm
-
Largura140 mm
-
Profundidade97 mm
-
Faixa de configuração de disparo em curto-circuito com atraso de curta duração60 - 1000 A
-
Proteção contra sobrecarga de longa duração (ltd): atraso (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Proteção de curta duração (std): corrente (lsd)1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
-
Proteção de curta duração (std): atraso (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Proteção instantânea (li): coeficiente de ajuste do mostrador3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
