Interruptores e aparelhos de proteção

Disjuntor P630 Energy 3P-3D 630A 50kA HMW630NR

EAN

3250613197537

Quantidade

1 Uni.

Grupo

04

Preço

2 256,93 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

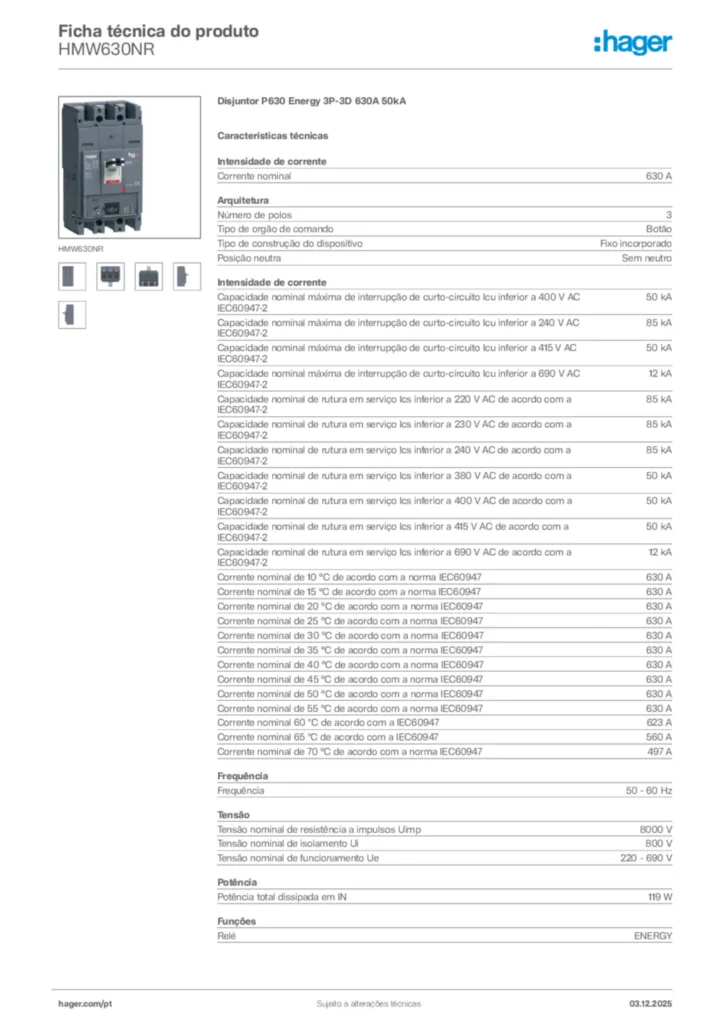

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Adaptador de cabos de dados auxiliares 8 produtos disponíveis
Módulo de comunicação MODBUS 2 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 1 produtos disponíveis
Adaptador para comunicação 1 produtos disponíveis
Ver mais 62 outros produtos disponíveis

Características técnicas

Corrente nominal

630 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

12 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

12 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

630 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

630 A
Corrente nominal 60 ºC de acordo com a IEC60947

623 A
Corrente nominal 65 ºC de acordo com a IEC60947

560 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

497 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

ENERGY

Potência total dissipada em IN

190,50 W

Binário de aperto nominal

18 - 18 Nm
Posição de montagem/ligação

Frente

Índice de proteção IP

IP4X

Material do cabo

Cobre, Alumínio

Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

260 mm
Largura

140 mm
Profundidade

150 mm

Faixa de configuração de disparo em curto-circuito com atraso de curta duração

341,25 - 6300,0 A

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
