TRM691E

KNX-RF inbouwmodule 230 V, 2-draads, 2-v in, 1-v dimmer 230 V 200 W uit
Bestelnummer
TRM691E
EAN-nummer
3250615989048
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 116,30 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • 2204
  • Functies
    • Additionele ETS-functies
      • extra ETS-functies: +6 scènes, modus aan/uit, dimwaarde, gedwongen besturing, toestandsaanduiding, helderheidsindicatie, repeaterfunctie
    • Functie
      • resetfunctie (naar fabrieksinstelling)
    • Lichtscènes
      • scènes aanroepen via ander KNX-apparaat
      • het opslaan van scènes kan worden geblokkeerd
    • quicklink-functies
      • quicklink-functies: dimmen, 2 scènes, tijdschakeling, impulsdrukker maakcontact
    • softstart
      • lampsparende softstart
  • Uitvoering
    • Aantal modulen
      • 0
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Toets/impuls-drukkerknop
      • met configuratie- en functie-toets
  • Connectiviteit
    • Bussysteem Funkbus
      • Ja
    • Bussysteem LON
      • Nee
    • Bussysteem Powernet
      • Nee
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
    • Accessory
      • Nee
    • Reserveonderdeel
      • Nee
  • Zekering
    • Zekering
      • kortsluitvast, beveiligd tegen overbelasting (elektronische zekering)
  • Afmetingen
    • Afmetingen (Ø x h)
      • 56 x 38 mm
    • Diameter
      • 56 mm
    • Hoogte
      • 38 mm
  • Frequentie
    • RF-ontvangstfrequentie
      • 868.3 MHz
  • Vermogen
    • Vermogen gloeilampen
      • 10 / 200 W
    • Conventionele trafo’s
      • 10…175 VA
    • Elektronische trafo’s
      • 10…175 W
  • Meting
    • relatieve luchtvochtigheid (geen condensvorming)
      • 0…65 % (zonder condensvorming)
  • Besturing van LED-verlichting
    • Maximale aantal led/cfl (spaar)lampen
      • 8
    • Dimbare ledlampen
      • 3…50 W
    • Ledvermogen
      • 50 W
    • led
      • met controle-led voor aan/uit
      • met configuratie- en functie-led
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 200 W
    • Gloei- en halogeenlampen 230 V
      • 10…200 W
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 1,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 2,5 mm²
    • Soort belasting
      • universeel
    • Aantal contacten
      • 1
    • Aansluittype
      • met schroefliftklemmen
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Programmeren
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Levering
    • Busaankoppelaar inclusief
      • Nee
  • Samenstelling
    • Aantal uitgangen
      • 1
    • Aantal ingangen
      • 2
    • Type dimmer
      • universeel
    • bijpostingang
      • Ja
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
    • producttype:
      • producttype: Dimactor
    • Bedrijfscyclus zender
      • 1 %
    • Dimprincipe
      • faseaan-/afsnijding afhankelijk van soort belasting, zelflerend
    • Interface 1-10 V
      • Nee
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -15…45 °C
    • Opslag-/transporttemperatuur
      • -25…70 °C
    • Energieverbruik
      • laag energieverbruik
  • Identificatie
    • Toepassing
      • KNX-RF - actoren
    • productfamilie:
      • productfamilie: uitvoer
    • Component van een productfamilie
      • TRM
    • Hoofddesignreeks
      • Berker.Net

Downloads

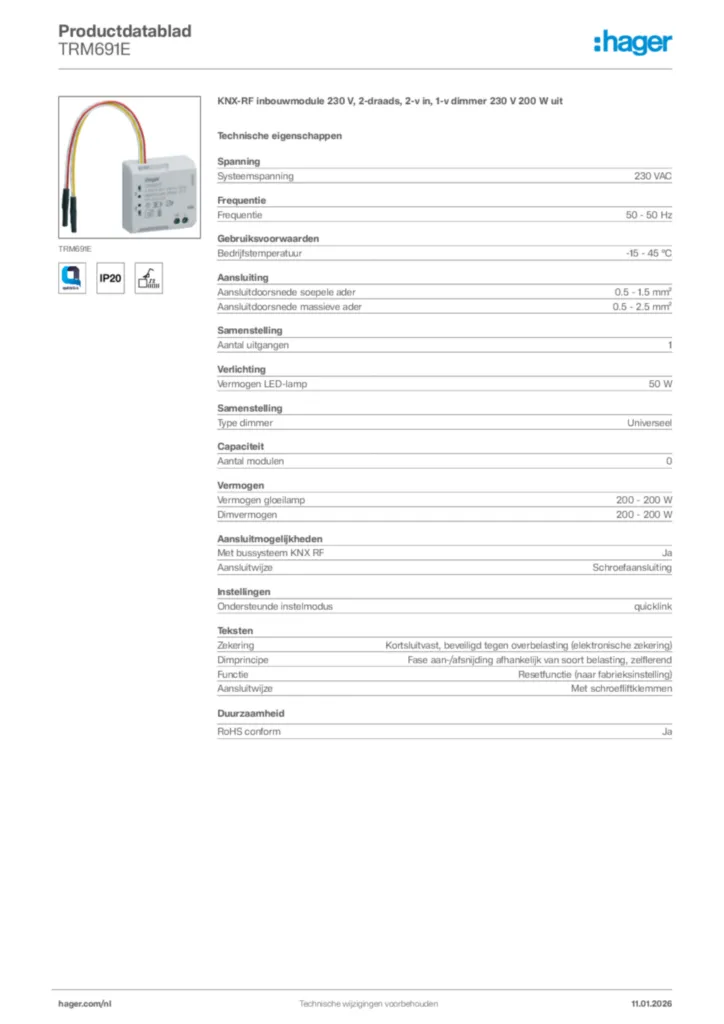

  • Afbeelding voor TRM691E
