TRB302B

Inbouw-ingang KNX-RF 2-voudig 230V, quicklink
Bestelnummer
TRB302B
EAN-nummer
3250615989284
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 111,00 / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • inbouw
  • Functies
    • Busmodule afneembaar
      • Nee
    • Additionele ETS-functies
      • extra ETS-functies: +6 scènes, modus aan/uit, 1 impulsdrukkerbesturing op/neer, impulsdrukker, 2 x alarm, toestandsaanduiding
    • Functie
      • resetfunctie (naar fabrieksinstelling)
    • quicklink-functies
      • quicklink-functies: schakelen, dimmen, jaloezie, 2 scènes, tijdschakeling, impulsdrukker maakcontact, geforceerde besturing, op/neer-impulsdrukker
  • Uitvoering
    • Voorbewerkt
      • voorbewerkt, met 4-aderige kabel
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Aansturing
      • Bediening door bijv. schakelaar, knop, tijdklok, windsensor, neerslagsensor, tijdklok
    • Toets/impuls-drukkerknop
      • met configuratietoets
  • Connectiviteit
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
    • Ingangen
      • met 2 onafhankelijke, via het stroomnet gevoede binaire ingangen voor potentiaalvrije contacten
  • Belangrijkste elektrische eigenschappen
    • Frequentie
      • 50/60 Hz
  • Spanning
    • Ingangsspanning
      • 5 V
    • Bedrijfsspanning
      • 230 V AC
  • Stroom
    • Aantal ingangen
      • 2
    • Ingangsstroom per ingang
      • 0,03 mA
  • Afmetingen
    • Afmetingen (L x B x H)
      • 48 x 53 x 30 mm
    • Afmetingen (Ø x h)
      • 53 x 27 mm
  • Frequentie
    • Uitzendfrequentie
      • 868 MHz
    • RF-zendfrequentie
      • 868,3 MHz
  • Kabellengte
    • Maximale kabellengte met drukknoppen
      • 5 mm
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 0,9 W
    • RF-zendvermogen
      • < 10 mW
  • Levensduur
    • Bedrijfscyclus zender
      • 1 %
  • Meting
    • Ingangsspanning
      • per kanaal 5 V
  • Bereik
    • Maximale reikwijdte
      • max. 30 m (binnen) / 100 m (buiten)
  • Materiaal
    • Kleur
      • grijs
    • RAL kleur
      • RAL 7035 - lichtgrijs
  • Besturing van LED-verlichting
    • led
      • met configuratie-led
  • Montage
    • Montagewijze
      • Inbouw
    • Montagewijze
      • voor inbouw achter inbouweenheden
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 2,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 2,5 mm²
    • Aderdoorsnede
      • 0,75…2,5 mm²
    • Aansluiting op
      • drukknop / schakelaar
    • Aansluittype
      • met schroefliftklemmen
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
  • Kabel
    • Binaire kabellengte te verlengen tot
      • max. 10 m
    • Leidinglengte
      • 20 cm
  • Instellingen
    • Programmeren
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Samenstelling
    • Aantal RF-kanalen
      • 2
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
  • Toepassing
    • Impulstijd
      • min. 50 ms
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Energieverbruik
      • laag energieverbruik

Downloads

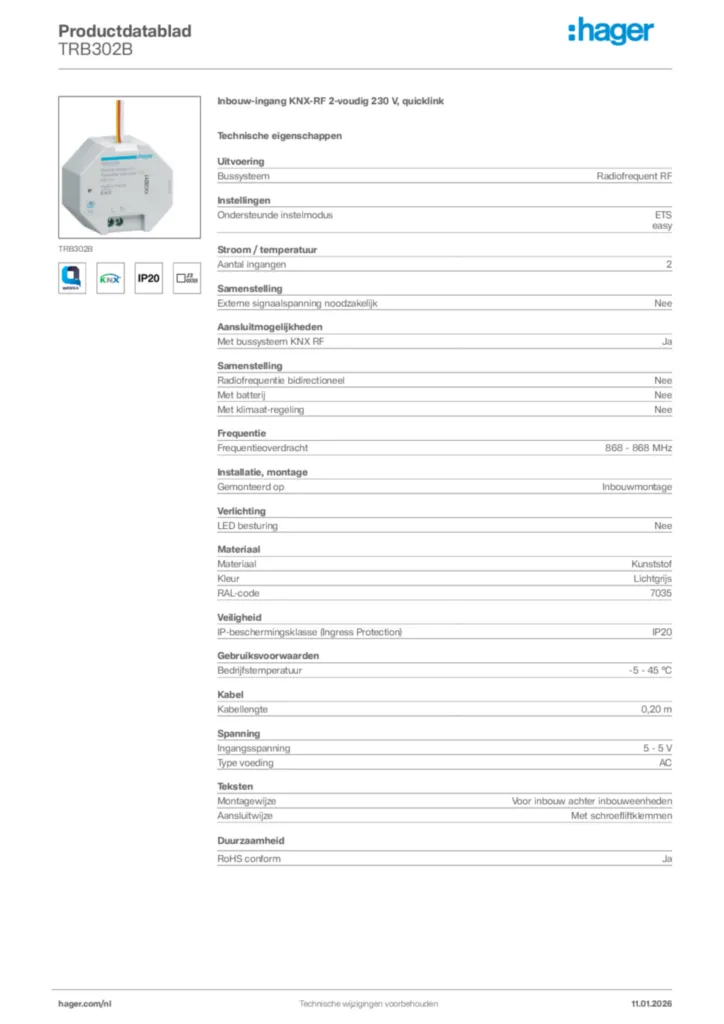

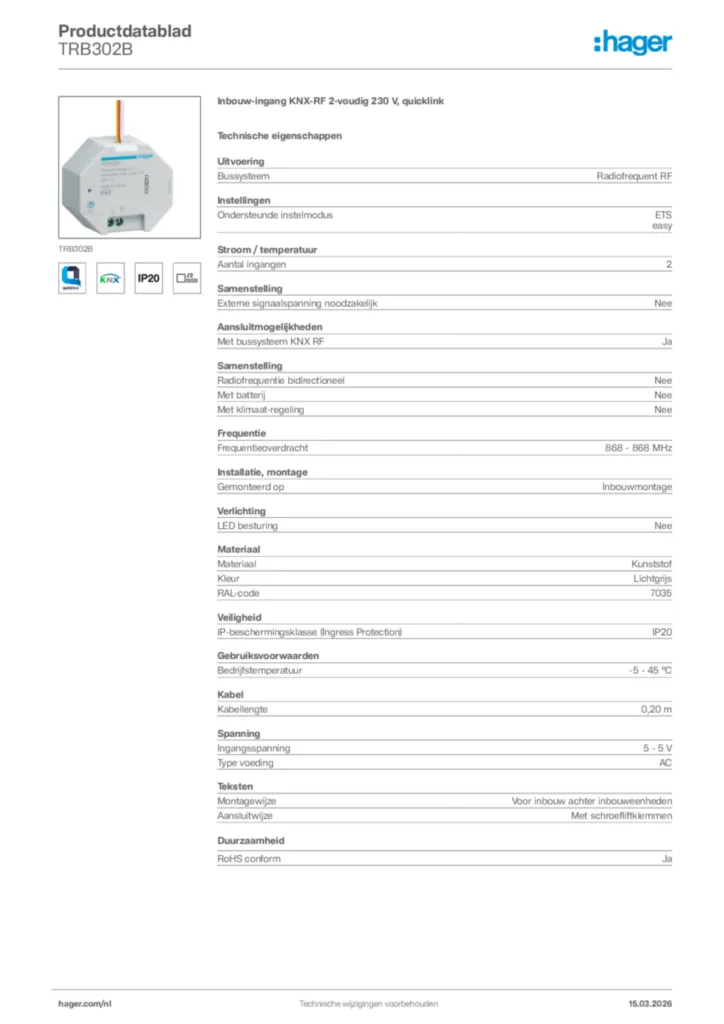

  • Afbeelding voor TRB302B
