TRM690G

KNX-RF inbouwmodule 230 V, 2-draads, 2-v in, 1-v 230 V 4 A uit
Bestelnummer
TRM690G
EAN-nummer
3250615989055
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 91,20 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • KNX
  • Functies
    • Additionele ETS-functies
      • extra ETS-functies: +6 scènes, modus aan/uit, 1 impulsdrukkerbesturing op/neer, impulsdrukker, 2 x alarm, toestandsaanduiding
    • Functie
      • resetfunctie (naar fabrieksinstelling)
    • Lichtscènes
      • het opslaan van scènes kan worden geblokkeerd
      • scènes aanroepen via ander KNX-apparaat
    • quicklink-functies
      • quicklink-functies: schakelen, 2 scènes, tijdschakeling, impulsdrukker maakcontact, gedwongen besturing
  • Uitvoering
    • Voorbewerkt
      • voorbewerkt, met 4-aderige kabel
    • Aantal modulen
      • 0
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Aansturing
      • Bediening door bijv. schakelaar, knop, tijdklok
    • Toets/impuls-drukkerknop
      • met configuratie- en functie-toets
  • Connectiviteit
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
    • Ingangen
      • met onafhankelijke, via het stroomnet gevoede binaire ingang voor potentiaalvrij contact
  • Spanning
    • Systeemspanning
      • 230 VAC
  • Stroom
    • Aantal ingangen
      • 2
    • Ingangs-Signaalstroom
      • 33 µA
    • Maximale doorlaatstroom
      • 1 A
    • Toelaatbare stroom bij AC 1 door contact of zone 1
      • 0.85 A
  • Afmetingen
    • Hoogte geïnstalleerd product
      • 40 mm
    • Afmetingen (L x B x H)
      • 40x40x18
    • Diameter
      • 53 mm
    • Hoogte
      • 18 mm
  • Frequentie
    • Uitzendfrequentie
      • 868 MHz
    • RF-ontvangstfrequentie
      • 868.3 MHz
    • RF-zend/-ontvangstfrequentie
      • 868.3 MHz
  • Vermogen
    • Uitgangsvermogen
      • 200 W
    • Conventionele trafo’s
      • 10…175 VA
    • Elektronische trafo’s
      • 10…175 VA
    • RF-zendvermogen
      • < 10 mW
  • Meting
    • Ingangsspanning
      • 5 V
    • relatieve luchtvochtigheid (geen condensvorming)
      • 0…65 % (zonder condensvorming)
  • Bereik
    • Maximale reikwijdte
      • max. 30 m (binnen) / 100 m (buiten)
  • Materiaal
    • Kleur
      • lichtgrijs
    • Oppervlak
      • mat
  • Besturing van LED-verlichting
    • Maximale aantal led/cfl (spaar)lampen
      • 10
    • Dimbare 230 V retrofit-ledlampen
      • 3…50 W
    • Ledvermogen
      • 50 W
    • led
      • met zendstatus- en controle-led voor aan/uit
      • met configuratie- en functie-led
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 200 W
    • Gloei- en halogeenlampen 230 V
      • 10…200 W
  • Montage
    • Montagewijze
      • voor inbouw achter inbouweenheden
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 1,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 2,5 mm²
    • Aderdoorsnede (flexibel)
      • 0.5…1.5 mm²
    • Aderdoorsnede (star)
      • 0.5…2.5 mm²
    • Soort contact
      • Semi-conductor
    • Aansluittype
      • met schroefliftklemmen
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
    • Soort verbinding
      • schroeftechniek
  • Kabel
    • Binaire kabellengte te verlengen tot
      • max. 5 m
    • Binaire leidinglengte
      • ≈ 20 cm
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
      • PB
    • Programmeren
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Levering
    • Busaankoppelaar inclusief
      • Ja
  • Samenstelling
    • Aantal uitgangen
      • 1
    • Aantal RF-kanalen
      • 2
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
    • Bedrijfscyclus zender
      • 1 %
  • Toepassing
    • Impulstijd
      • min. 50 ms
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -15…45 °C
    • Opslag-/transporttemperatuur
      • -25…70 °C
    • Energieverbruik
      • laag energieverbruik
  • Identificatie
    • Toepassing
      • KNX-RF - actoren
    • productfamilie:
      • productfamilie: uitvoer
    • Component van een productfamilie
      • TRM
    • Hoofddesignreeks
      • Berker.Net
  • Instructies
    • Instructietekst
      • Zonder N-leideraansluiting.

Downloads

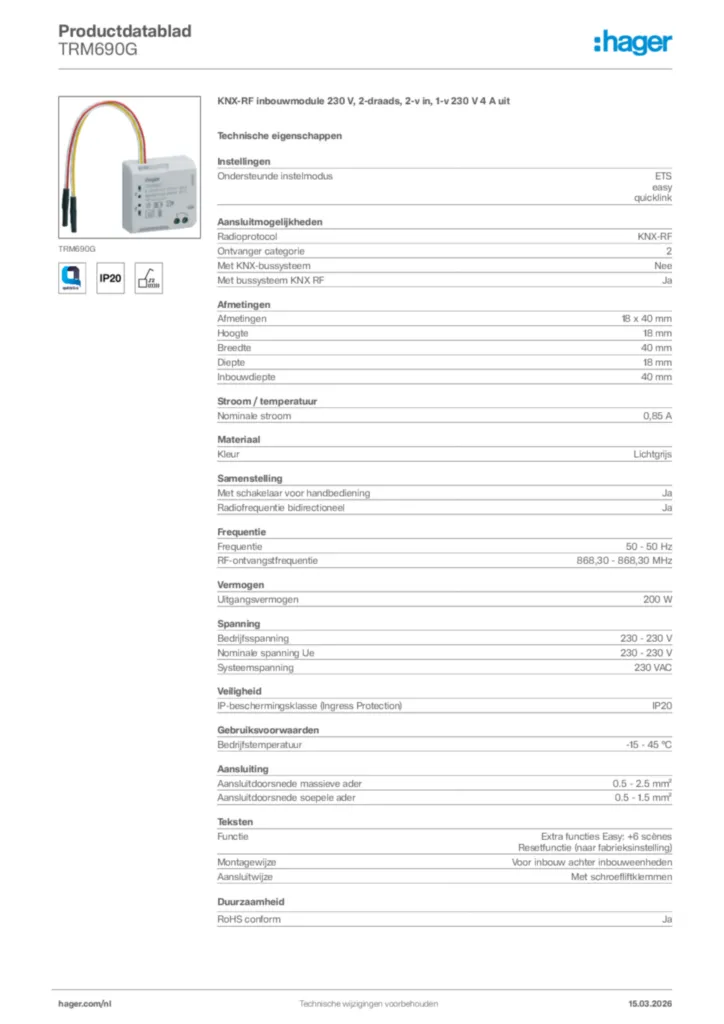

  • Afbeelding voor TRM690G
