Modulaire lastscheider 2-polig 125 A, grijze tuimel SBN299
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar
-
Functies voor fasescheiding 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
-
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Aantal polen2
-
Positie N-aansluitingZonder nul
-
Pooltype2P
-
Nominale stroom125 A
-
Afschakelvermogen 400 V AC23A2115 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen1,50 kA
-
Nominale bedrijfsstroom bij AC21A125 A
-
Nominale bedrijfsstroom bij AC21B125 A
-
Nominale bedrijfsstroom bij AC22A125 A
-
Nominale bedrijfsstroom bij AC22B125 A
-
Nominale bedrijfsstroom bij AC23A40 A
-
Nominale bedrijfsstroom bij AC23B40 A
-
Nominaal kortsluitvermogen Icm bij 415 VAC volgens IEC60947-32,11 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609471,50 kA
-
Aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
-
Aantal modulen2
-
Beschermingsgraad IPIP20
-
Frequentie50 - 60 Hz
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
-
Aantal maakcontacten2
-
Aantal verbreekcontacten0
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
-
Aansluitdoorsnede soepele ader6 - 35 mm²
-
Aansluitdoorsnede massieve ader6 - 50 mm²
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
-
Vermogensverlies bij nominale stroom In16 W
-
Vermogensverlies per pool bij In8 W
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

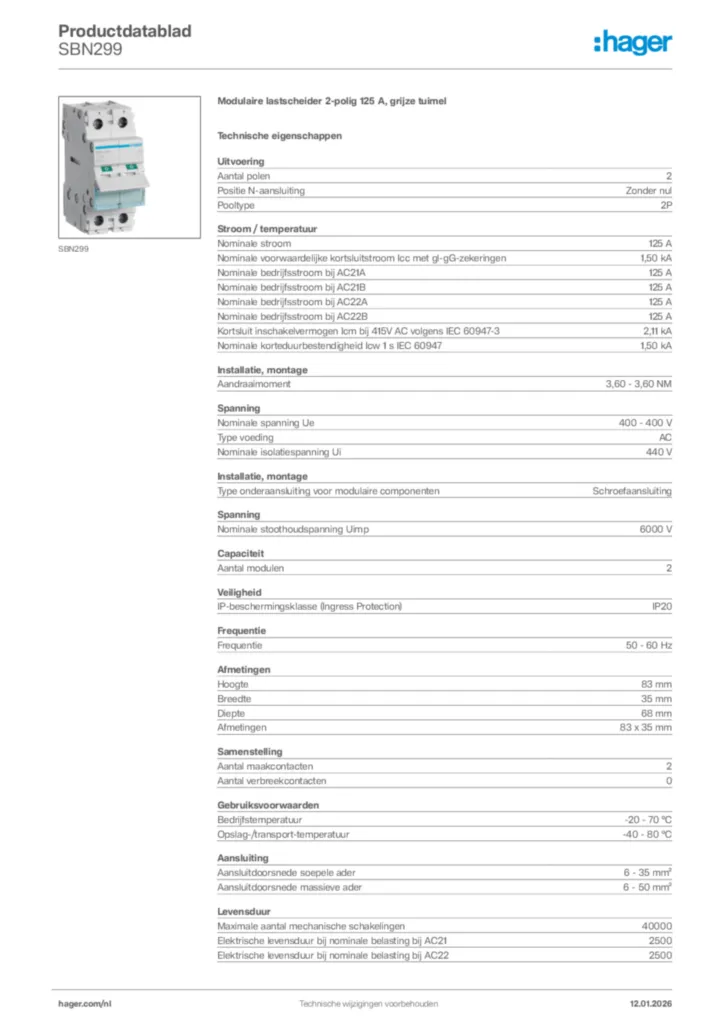

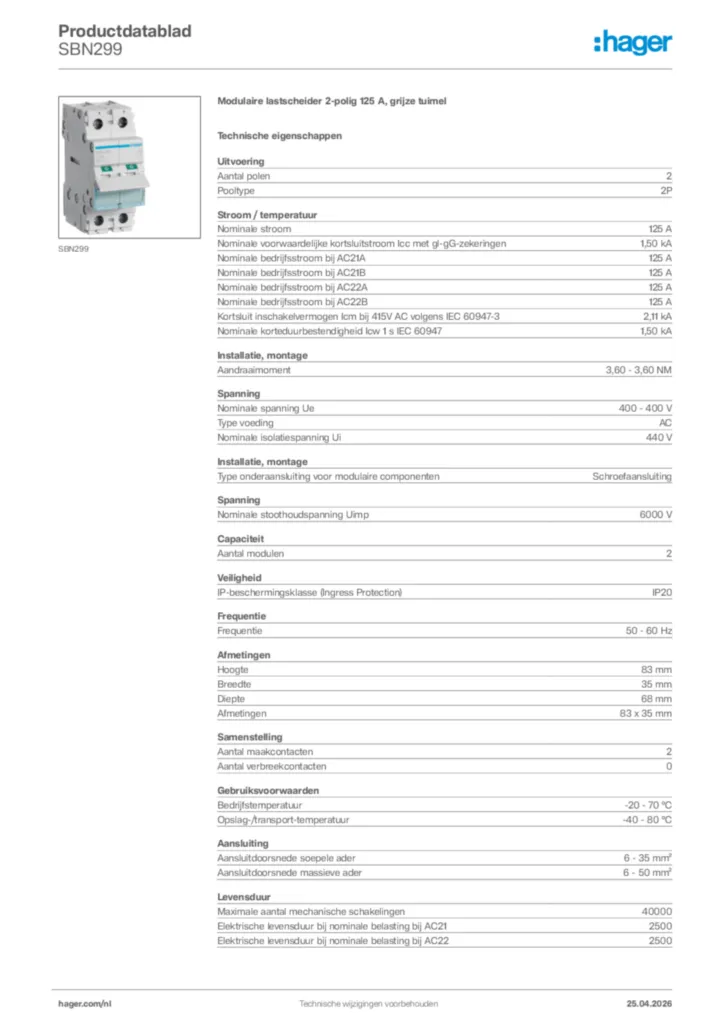

Afbeelding
