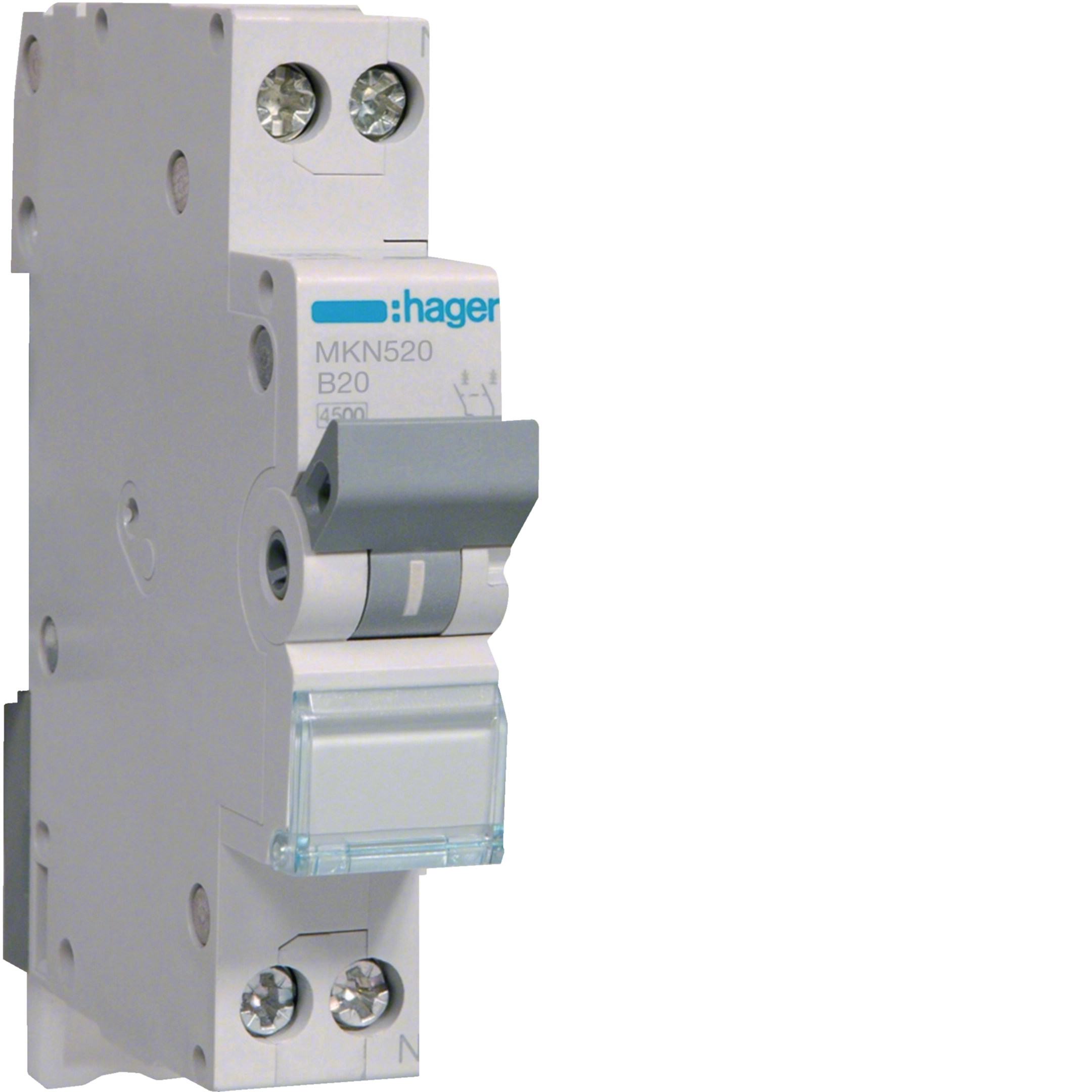

Installatieautomaat 1P+N 20 A B-karakteristiek 6 kA MKN520

Name: MKN520
Brand: Hager
SKU: MKN520
Price: 51.8 EUR

EAN-nummer

3250614312267

Verpakking

12 stuks

Artikelgroep

D73

Brutoprijs

€ 51,80

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Toebehoren kamrails 1 producten beschikbaar
Vergrendelingfuncties 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar

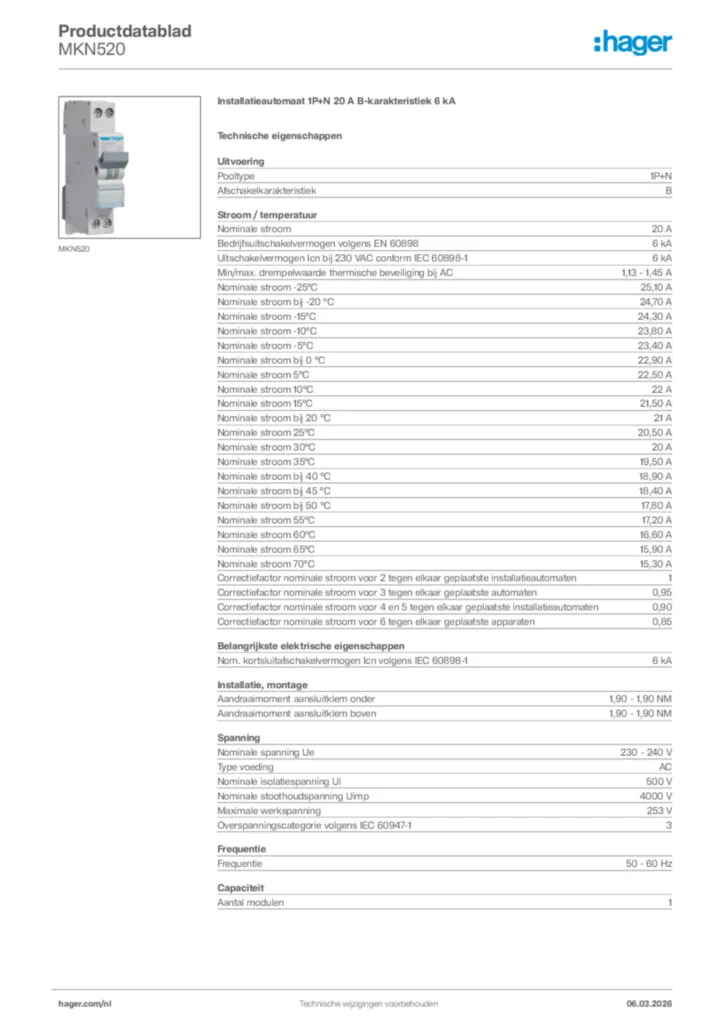

Technische eigenschappen

Pooltype

1P+N
Afschakelkarakteristiek

B

Nominale stroom

20 A
Bedrijfsuitschakelvermogen volgens EN 60898

6 kA
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Nominale stroom -25°C

25,10 A
Nominale stroom bij -20 °C

24,70 A
Nominale stroom -15°C

24,30 A
Nominale stroom -10°C

23,80 A
Nominale stroom -5°C

23,40 A
Nominale stroom bij 0 °C

22,90 A
Nominale stroom 5°C

22,50 A
Nominale stroom 10°C

22 A
Nominale stroom 15°C

21,50 A
Nominale stroom bij 20 °C

21 A
Nominale stroom 25°C

20,50 A
Nominale stroom 30°C

20 A
Nominale stroom 35°C

19,50 A
Nominale stroom bij 40 °C

18,90 A
Nominale stroom bij 45 °C

18,40 A
Nominale stroom bij 50 °C

17,80 A
Nominale stroom 55°C

17,20 A
Nominale stroom 60°C

16,60 A
Nominale stroom 65°C

15,90 A
Nominale stroom 70°C

15,30 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment aansluitklem onder

1,90 - 1,90 NM
Aandraaimoment aansluitklem boven

1,90 - 1,90 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Aandraaimoment

1,90 - 1,90 NM

Nominale spanning Ue

230 - 240 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

253 V
Overspanningscategorie volgens IEC 60947-1

3

Frequentie

50 - 60 Hz

Aantal modulen

1

‌Totaal vermogensverlies onder IN

3,90 W

Bedrijfstemperatuur

-25 - 70 °C
Max. hoogte

2000 m

Elektrische levensduur in aantal cycli

1000
Maximale aantal mechanische schakelingen

20000

IP-beschermingsklasse (Ingress Protection)

IP20

Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 16 mm²

Aansluitwijze

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Versprongen
Uitlijning onderaansluiting voor modulaire componenten

Versprongen

Hoogte

84,70 mm
Breedte

17,50 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
