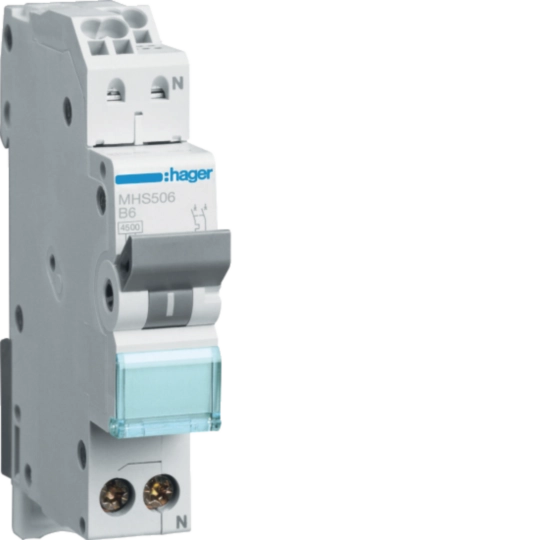

Installatieautomaat 1p+N 6 A B-karakteristiek 4,5 kA, quickconnect MHS506
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Pooltype1P+N
-
AfschakelkarakteristiekB
-
Nominale stroom6 A
-
Nominaal kortsluitafschakelvermogen lcs AC volgens IEC 60898-14,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-14,50 kA
-
Min/max. drempelwaarde thermische beveiliging bij AC1,13 - 1,45 A
-
Min/max. drempelwaarde thermische beveiliging bij gelijkstroom1,13 - 1,45 A
-
Nominale stroom -25°C7,60 A
-
Nominale stroom -20°C7,50 A
-
Nominale stroom -15°C7,30 A
-
Nominale stroom -10°C7,20 A
-
Nominale stroom -5°C7,10 A
-
Nominale stroom 0°C6,90 A
-
Nominale stroom 5°C6,80 A
-
Nominale stroom 10°C6,60 A
-
Nominale stroom 15°C6,50 A
-
Nominale stroom 20°C6,30 A
-
Nominale stroom 25°C6,20 A
-
Nominale stroom 30°C6 A
-
Nominale stroom 35°C5,90 A
-
Nominale stroom 40°C5,80 A
-
Nominale stroom 45°C5,60 A
-
Nominale stroom 50°C5,50 A
-
Nominale stroom 55°C5,40 A
-
Nominale stroom 60°C5,20 A
-
Nominale stroom 65°C5,10 A
-
Nominale stroom 70°C4,90 A
-
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten1
-
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten0,95
-
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten0,90
-
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten0,85
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-14,50 kA
-
Nominale spanning Ue230 - 240 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning253 V
-
Overspanningscategorie volgens IEC 60947-13
-
Frequentie50 - 60 Hz
-
Aantal modulen1
-
Type bovenaansluiting voor modulaire componentenquickconnect
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment1,90 - 1,90 NM
-
Vermogensverlies bij nominale stroom In1,80 W
-
Bedrijfstemperatuur-25 - 70 °C
-
Hoogte2000 m
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen20000
-
Beschermingsgraad IPIP20
-
Aansluitdoorsnede uitgangen quickconnect met massieve aders1,5 - 4,0 mm²
-
Aansluitdoorsnede uitgangen quickconnect met soepele aders1,5 - 4,0 mm²
-
Type connector/stekerquickconnect
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Hoogte86 mm
-
Breedte17,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

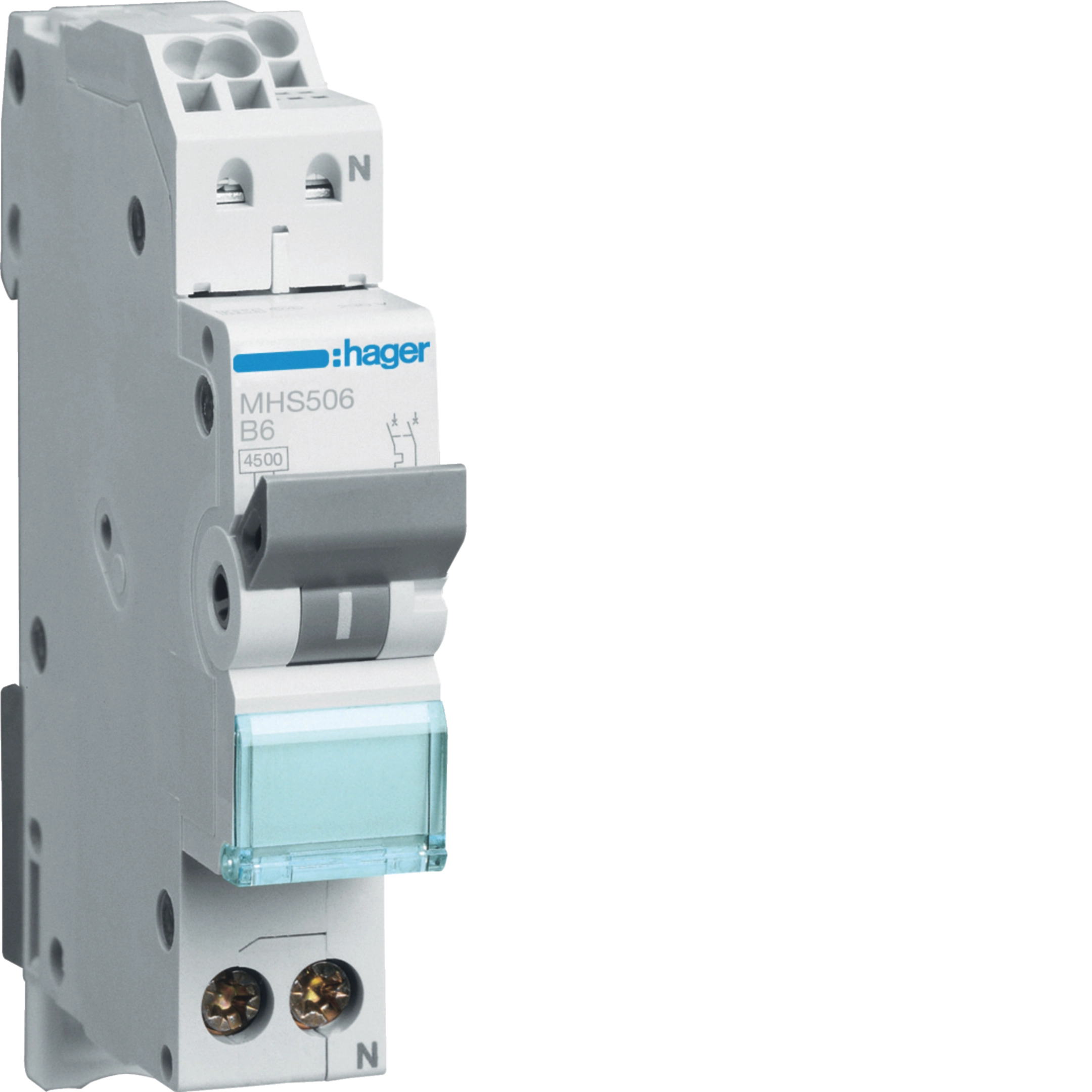

Afbeelding MHS506
-

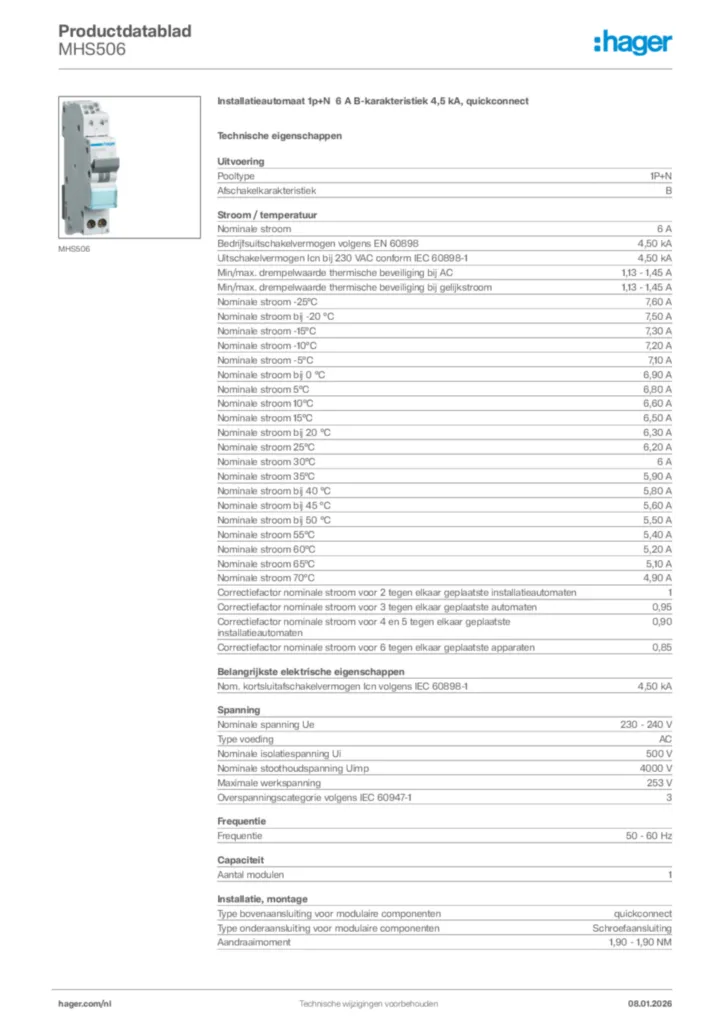

Productinformatie
