De Hager MCN150E 1-polige installatieautomaat (MCB), beveiligt elektrische installaties tegen overbelasting en kortsluiting. Heeft een nominale stroom (In) van 50A. Vanwege de C-karakteristiek reageert hij snel op overbelasting en kan piekstromen aan van maximaal 5 tot 10x In. Met een afschakelvermogen van 6kA kan de MCN150E toegepast worden in stroomkringen van woningbouw en lichte commerciële toepassingen.
EAN-nummer
3250614313714
Verpakking
12 stukken
Installatieautomaat (MCB) 1-polig - C-50A 6kA MCN150E
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Vergrendelingfuncties 1 product.page.accessories.products-available -
Toebehoren 1 product.page.accessories.products-available -
Nulspanningsspoel 1 product.page.accessories.products-available -
Shunt afschakeling 2 product.page.accessories.products-available -
Hulpcontactblok 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 6,15 / stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 51,70 / stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 48,70 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN50 A
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-26 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
-
Nominale stroom bij -15 °C62,79 A
-
Nominale stroom bij -10 °C61,37 A
-
Nominale stroom bij -5 °C59,95 A
-
Nominale stroom bij 0 °C58,53 A
-
Nominale stroom bij 5 °C57,11 A
-
Nominale stroom bij 10 °C55,69 A
-
Nominale stroom bij 15 °C54,26 A
-
Nominale stroom bij 20 °C52,84 A
-
Nominale stroom bij 25 °C51,42 A
-
Nominale stroom bij 30 °C50 A
-
Nominale stroom bij 35 °C49,24 A
-
Nominale stroom bij 40 °C48,48 A
-
Nominale stroom bij 45 °C47,72 A
-
Nominale stroom bij 50 °C46,96 A
-
Nominale stroom bij 55 °C46,2 A
-
Nominale stroom bij 60 °C45,44 A
-
Nominale stroom bij 65 °C44,68 A
-
Nominale stroom bij 70 °C43,92 A
Uitvoering
-
Pooltype1P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen1
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue230-400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
-
Rasterafstand60 mm
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6642
-
Stroombegrenzingsklasse3
-
TropenbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij IN4,7 W
Aansluitmogelijkheden
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
AansluitwijzeSchroefaansluiting
Afmetingen
-
Hoogte83 mm
-
Breedte17,5 mm
-
Diepte70 mm
Levensduur
-
Elektrische levensduur in aantal cycli4000
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding MCN150E
-

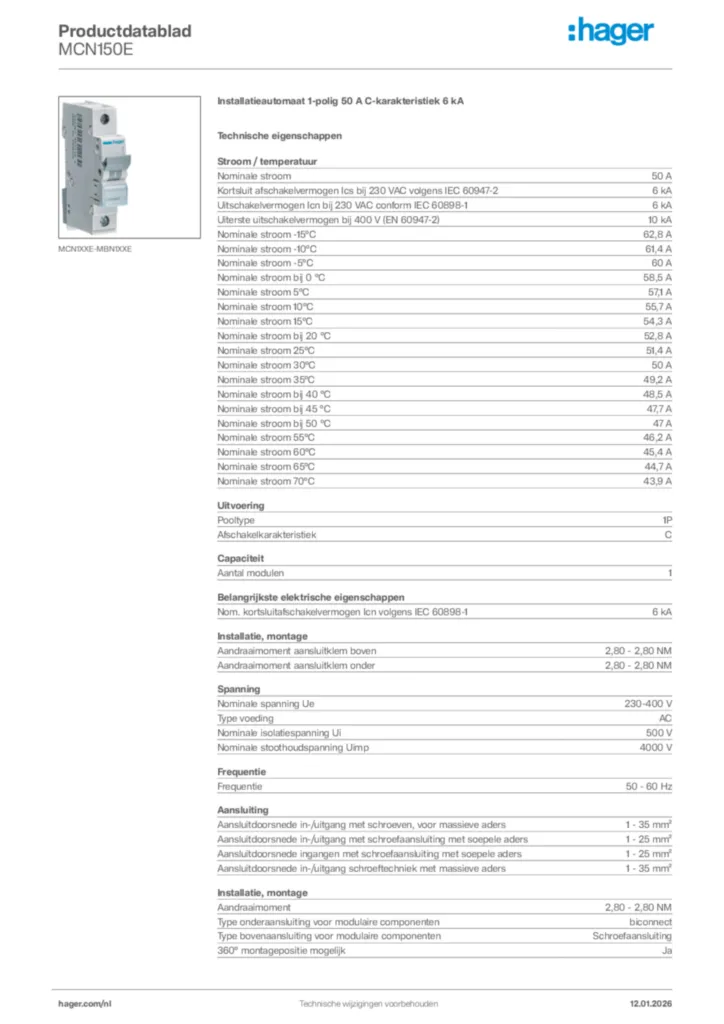

GeneratedProductDatasheet
