Installatieautomaat 1-polig 0,5 A C-karakteristiek 6 kA MCN100
EAN-nummer
3250614311079
Verpakking
12 stuks
Artikelgroep
D74
Brutoprijs
€ 33,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Bekijk meer 1 andere producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,50 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 44,50 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 47,20 / Stuk*
-
S014Hangslot voor MZN175 incl. 3 sleutels
€ 7,75 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom0,50 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
-
Nominale stroom -15°C0,7 A
-
Nominale stroom -10°C0,7 A
-
Nominale stroom -5°C0,6 A
-
Nominale stroom bij 0 °C0,6 A
-
Nominale stroom 5°C0,6 A
-
Nominale stroom 10°C0,6 A
-
Nominale stroom 15°C0,6 A
-
Nominale stroom bij 20°C0,5 A
-
Nominale stroom 25°C0,5 A
-
Nominale stroom 30°C0,5 A
-
Nominale stroom 35°C0,5 A
-
Nominale stroom bij 40°C0,5 A
-
Nominale stroom bij 45°C0,5 A
-
Nominale stroom bij 50°C0,5 A
-
Nominale stroom 55°C0,5 A
-
Nominale stroom 60°C0,5 A
-
Nominale stroom 65°C0,5 A
-
Nominale stroom 70°C0,5 A
Uitvoering
-
Pooltype1P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen1
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6642
-
Stroombegrenzingsklasse3
-
TropenbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In0,10 W
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

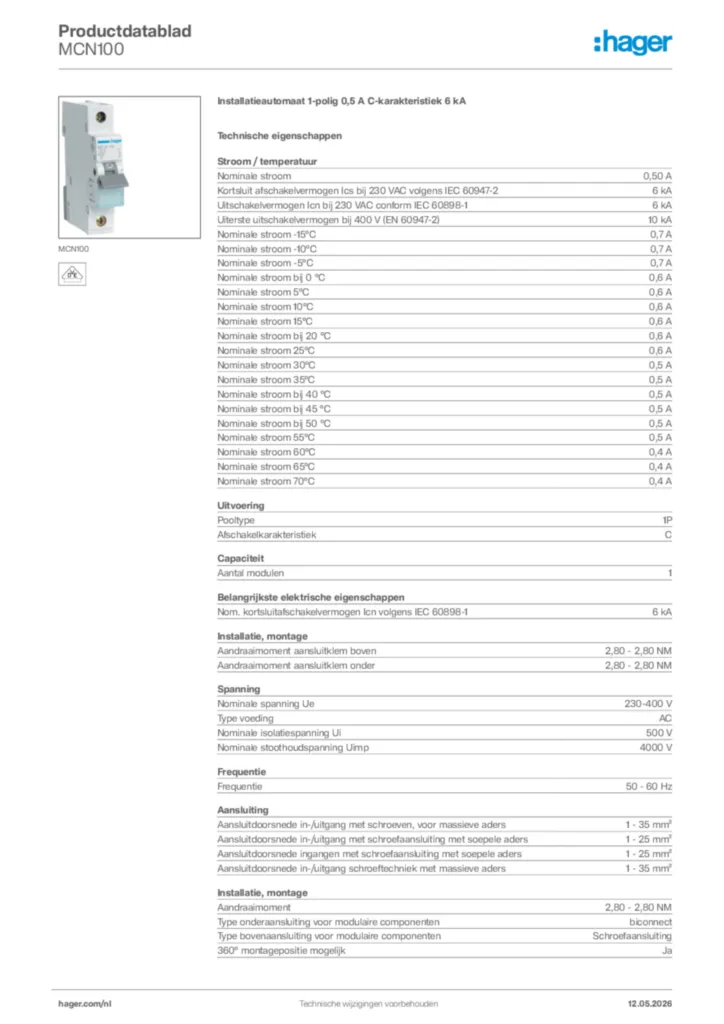

Afbeelding MCN100
-
Productinformatie
Productinformatie nl-NL 2024-02-28
PDF1,60 MB -
Technische appendix (multiproducten)
Technische appendix (multiproducten) nl-NL 2024-05-29
PDF1,04 MB -
Conformiteitsverklaring
Conformiteitsverklaring 2024-09-11
PDF537,59 kB
UKCA Declaration of Conformity
Conformiteitsverklaring en-GB 2024-09-11
PDF541,99 kB
Meer documentatie
