Installatieautomaten (MCB)

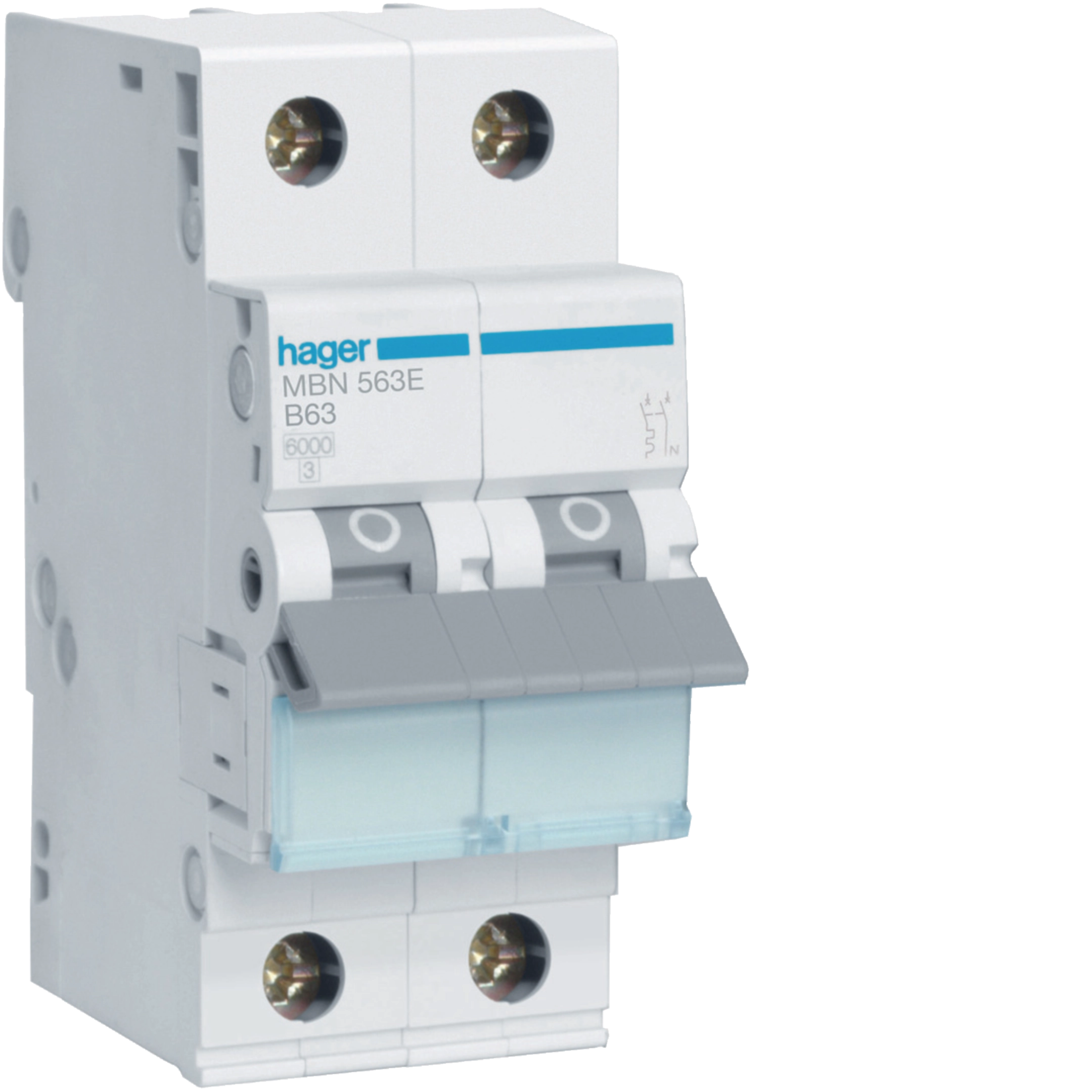

Installatieautomaat 1p+N 63 A B-karakteristiek 6 kA MBN563E

Name: MBN563E
Brand: Hager
SKU: MBN563E42
Price: 91.8 EUR

EAN-nummer

3250614313424

Verpakking

6 stuks

Artikelgroep

D73

Brutoprijs

€ 91,80

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Toebehoren kamrails 2 producten beschikbaar
Aardlekelement type AC/A-selectief 1 producten beschikbaar
Aardlekelement type A 3 producten beschikbaar
Kamrail 6 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar

Technische eigenschappen

Nominale stroom

63 A
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

6 kA
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA
Nominale stroom -15°C

78,1 A
Nominale stroom -10°C

76,5 A
Nominale stroom -5°C

75,1 A
Nominale stroom bij 0 °C

73,5 A
Nominale stroom 5°C

72 A
Nominale stroom 10°C

70,5 A
Nominale stroom 15°C

69 A
Nominale stroom bij 20 °C

67,5 A
Nominale stroom 25°C

66 A
Nominale stroom 30°C

63 A
Nominale stroom 35°C

62 A
Nominale stroom bij 40 °C

60,5 A
Nominale stroom bij 45 °C

58,7 A
Nominale stroom bij 50 °C

58,3 A
Nominale stroom 55°C

52,8 A
Nominale stroom 60°C

50,5 A
Nominale stroom 65°C

48,1 A
Nominale stroom 70°C

45,6 A

Pooltype

1P+N
Afschakelkarakteristiek

B

Aantal modulen

2

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment aansluitklem boven

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230-230 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 35 mm²

IP-beschermingsklasse (Ingress Protection)

IP20

Graad van vervuiling IEC 664

2
Stroombegrenzingsklasse

3
Tropenbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

13,1 W

Aansluitwijze

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

35 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
