Gr.3, 185 mm railafstand, 3-polig schakelend, M12 aansluiting, koppelstrook LVSR3TP
Brutoprijs
€ 770,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 18 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 3 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Aansluitklem stroomrail 1 producten beschikbaar -
Afschermkap 3 producten beschikbaar
Maak jouw systeem compleet
-
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,80 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 106,00 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 80,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 76,20 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 78,70 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 81,40 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 56,60 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 45,30 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 35,70 / Stuk* -
LVZTW
Scheidingschotten voor Gr. 1-3, set 5 st.
€ 9,65 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,90 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,90 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,80 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 34,30 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,40 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 72,00 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 141,00 / Stuk* -
LVZSRKStalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 48,60 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 29,10 / Stuk*
-
LVZAG
Opvuladapter tot 100 mm
€ 27,70 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 52,00 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,20 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 50,30 / Stuk*
-
LVZAK1
Kabelafdekkap kort voor gr. 1-3
€ 29,90 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 36,00 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 52,00 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,90 / Stuk* -
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,20 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,95 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 8,15 / Stuk*
-
LVZW150Stroomtrafo klasse 1, 150/5 A 2, 5 VA
€ 78,20 / Stuk* -
LVZW250Stroomtrafo klasse 1, 250/5 A 5 VA
€ 78,20 / Stuk* -
LVZW400Stroomtrafo klasse 1, 400/5 A 5 VA
€ 74,70 / Stuk* -
LVZW600Stroomtrafo klasse 1, 600/5 A 5 VA
€ 76,90 / Stuk* -
LVZWE400Stroomtrafo klasse 1, 400/1 A 5 VA
€ 93,10 / Stuk* -
LVZWE600Stroomtrafo klasse 1, 600/1A 5 VA
€ 93,10 / Stuk*
-
LVZMGMeetraam voor meetapparatuur 96 x 96 mm
€ 25,80 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom630 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale bedrijfsstroom bij AC23B / 400 V630 A
-
Nominale bedrijfsstroom bij AC22B / 500 V630 A
-
Nominale bedrijfsstroom bij AC21B / 690 V630 A
-
Nominale bedrijfsstroom bij AC21B / 800 V400 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2630 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2630 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.2400 A
-
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094725 kA
-
Nominale stroom van smeltpatroon50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging, Ophangen
Aansluiting
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN111 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd48 W
-
Verliesvermogen bij volle belasting255 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendNee
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.41000
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)0
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSR3TP
-

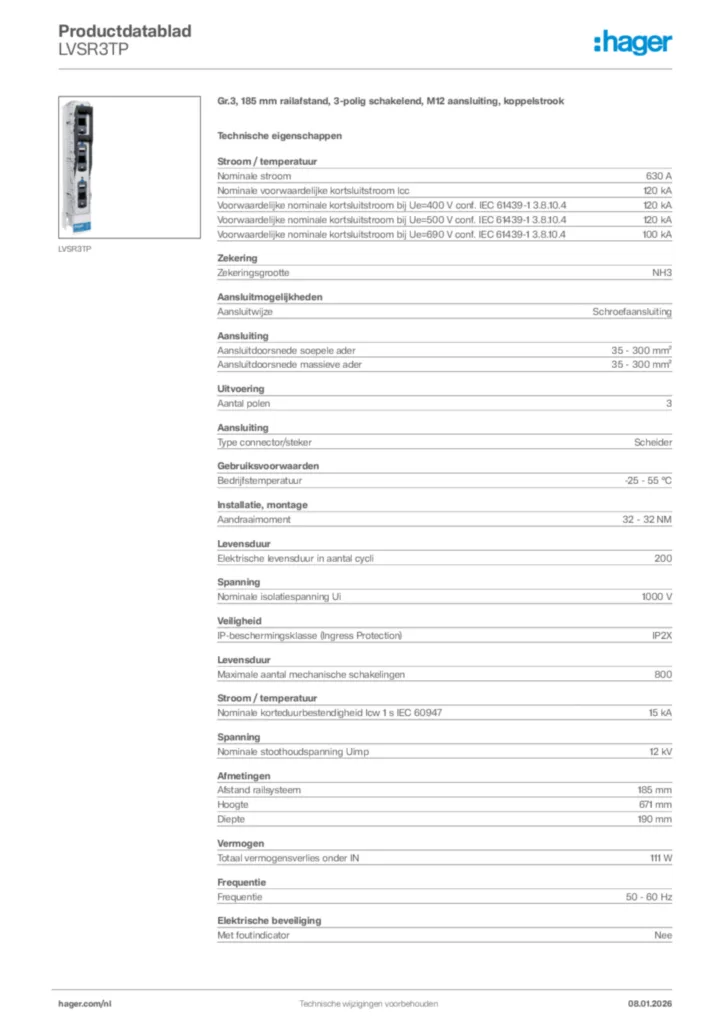

Product datasheet
