Gr.3, 185 mm railafstand, 3-polig schakelend, V-aansluiting LVSG3VP
Brutoprijs
€ 530,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 15 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 4 producten beschikbaar -
Aansluitklem stroomrail 3 producten beschikbaar -
Stroomtransformator 10 producten beschikbaar -
Toebehoren/onderdelen voor meet- en testinstrumenten 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 12,00 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 34,30 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,80 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,90 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,90 / Stuk* -
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,80 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 35,70 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 45,30 / Stuk* -
LVZGDComponenthouder met 1 x cliprail laag
€ 46,80 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 56,60 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 81,40 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 78,70 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 76,20 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 80,80 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 106,00 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 50,30 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 29,10 / Stuk* -
LVZVKBedradingset t.b.v. spanningsafname
€ 76,30 / Stuk* -
LVZVKSEBedradingset 1-fase t.b.v. stroomtrafo's klasse 1
€ 45,90 / Stuk* -
LVZVKSDBedradingset 3-fasen t.b.v. stroomtrafo's klasse 1
€ 85,30 / Stuk*
-
LVZVA
Alu V-klem max. 240-300 mm² (set à 3 stuks)
€ 37,30 / Stuk* -
LVZVSStalen V-klem max. 240 mm² (set à 3 stuks)
€ 48,60 / Stuk* -
LVZKRailcontacthaken voor NH1-3 verticale patroonlastscheiderstroken (set à 3 stuks)
€ 59,40 / Stuk*
-
LVZW150
Stroomtrafo klasse 1, 150/5 A 2, 5 VA
€ 78,20 / Stuk* -
LVZW250Stroomtrafo klasse 1, 250/5 A 5 VA
€ 78,20 / Stuk* -
LVZW400Stroomtrafo klasse 1, 400/5 A 5 VA
€ 74,70 / Stuk* -
LVZW500Stroomtrafo klasse 1, 500/5 A 5 VA
€ 71,20 / Stuk* -
LVZW600Stroomtrafo klasse 1, 600/5 A 5 VA
€ 76,90 / Stuk* -
LVZW800Stroomtrafo klasse 1, 800/5 A 5 VA
€ 71,20 / Stuk* -
LVZW1000Stroomtrafo klasse 1, 1000/5 A 5 VA
€ 78,20 / Stuk* -
LVZWE400Stroomtrafo klasse 1, 400/1 A 5 VA
€ 93,10 / Stuk* -
LVZWE600Stroomtrafo klasse 1, 600/1A 5 VA
€ 93,10 / Stuk* -
LVZW300K05Stroomtrafo klasse 0, 5s, 300/ 5A 2, 5 VA
€ 78,20 / Stuk*
-
LVZMG
Meetraam voor meetapparatuur 96 x 96 mm
€ 25,80 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,90 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,95 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 8,15 / Stuk*
-
LVZPBAfdekstrip 850mm lang., set 5 st.
€ 46,60 / Stuk* -
LVZAGOpvuladapter tot 100 mm
€ 27,70 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 52,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom630 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale bedrijfsstroom bij AC23B / 400 V630 A
-
Nominale bedrijfsstroom bij AC22B / 500 V630 A
-
Nominale bedrijfsstroom bij AC21B / 690 V630 A
-
Nominale bedrijfsstroom bij AC21B / 800 V400 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2630 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2630 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.2400 A
-
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094725 kA
-
Nominale stroom van smeltpatroon50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeKlemaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Doorsnede massieve geleider (RE)25 - 300 mm²
-
Doorsnede massieve geleider (SE)25 - 300 mm²
-
Type connector/stekerV-aansluiting
-
Doorsnede soepele geleider35 - 240 mm²
-
Doorsnede soepele geleider25 - 300 mm²
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN111 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd48 W
-
Verliesvermogen bij volle belasting255 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendNee
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.41000
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)0
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG3VP
-

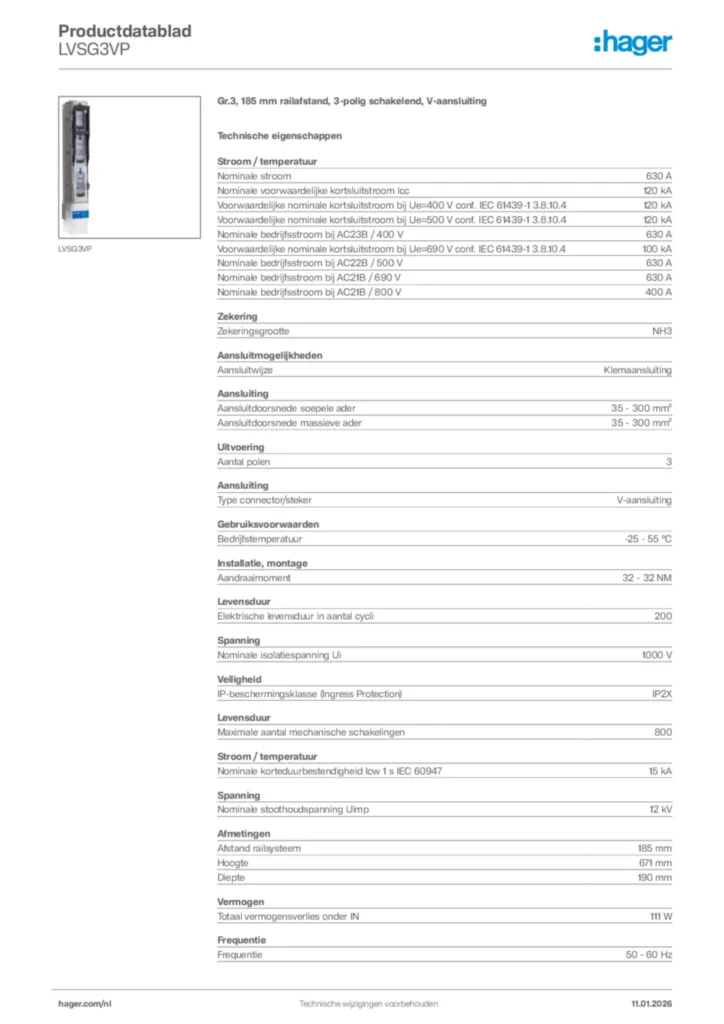

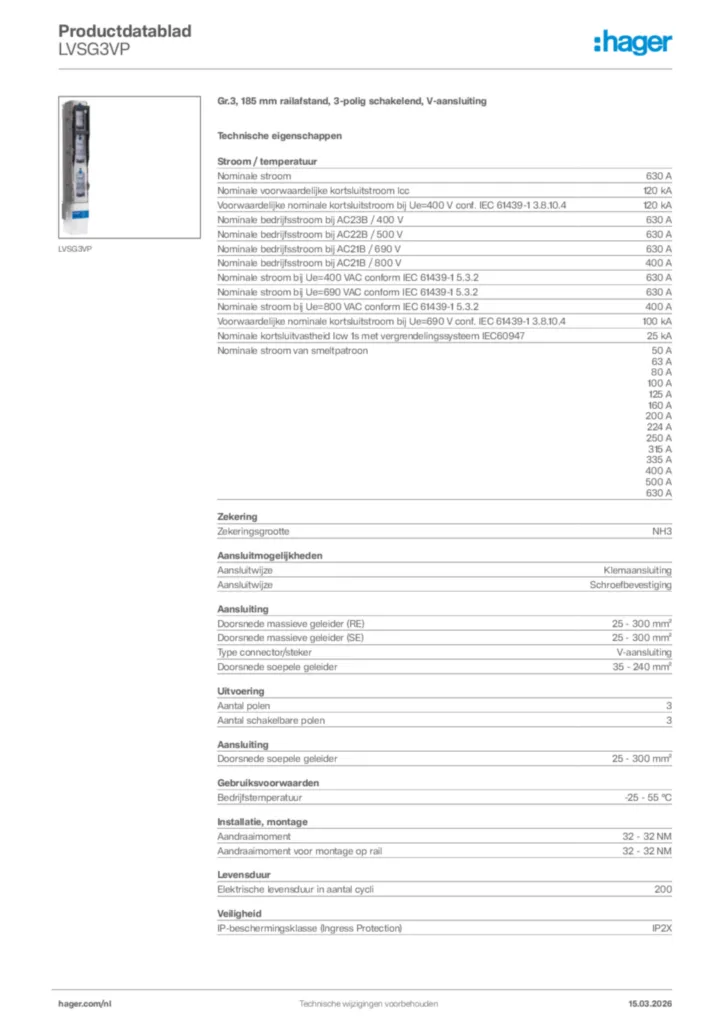

Product datasheet
