Gr. 3, 185 mm railafstand, 3-polig schakelend, M12 aansluiting, zekeringbewaking LVSG3CPSUX
EAN-nummer
4049857133772
Verpakking
1 Stuk
Artikelgroep
8V2
Brutoprijs
€ 655,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
DIN-rail adapter 1 producten beschikbaar -
Toebehoren 18 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 4 producten beschikbaar -
Afschermkap 3 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 3 producten beschikbaar -
Bekijk meer 7 andere producten beschikbaar
Maak jouw systeem compleet
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 49,10 / Stuk*
-
LVZGE
Componenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 79,40 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 76,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 74,30 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 78,80 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 55,20 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 103,00 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,20 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,20 / Stuk* -
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,20 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 44,20 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 34,80 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,20 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 70,20 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 33,50 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 138,00 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,00 / Stuk* -
LVZSRKStalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 47,40 / Stuk* -
LVZTWScheidingschotten voor Gr. 1-3, set 5 st.
€ 9,40 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 28,40 / Stuk* -
LVZVKBedradingset t.b.v. spanningsafname
€ 74,40 / Stuk* -
LVZVKSDBedradingset 3-fasen t.b.v. stroomtrafo's klasse 1
€ 83,20 / Stuk* -
LVZVKSEBedradingset 1-fase t.b.v. stroomtrafo's klasse 1
€ 44,80 / Stuk*
-
LVZAK1
Kabelafdekkap kort voor gr. 1-3
€ 29,20 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 35,10 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 50,70 / Stuk*
-
LVZAG
Opvuladapter tot 100 mm
€ 27,00 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 50,70 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,00 / Stuk*
-
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,00 / Stuk* -
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,60 / Stuk*
-
LVZMGMeetraam voor meetapparatuur 96 x 96 mm
€ 25,20 / Stuk*
-
LVZAVP/EN aansluitlip
€ 14,00 / Stuk* -
LVZKRailcontacthaken voor NH1-3 verticale patroonlastscheiderstroken (set à 3 stuks)
€ 57,90 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,75 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 7,95 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom630 A
-
Nominale bedrijfsstroom bij AC22B630 A
-
Nominale bedrijfsstroom bij AC23B630 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 300 mm²
-
Aansluitdoorsnede massieve ader35 - 300 mm²
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Vermogensverlies bij nominale stroom In111 W
Frequentie
-
Frequentie50 - 60 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

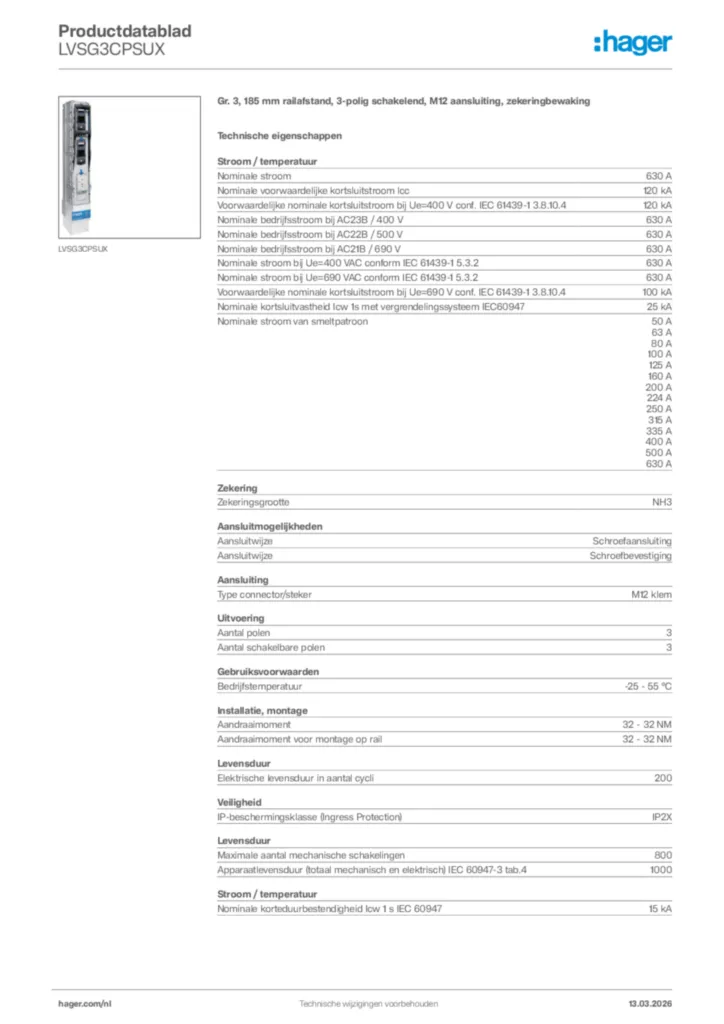

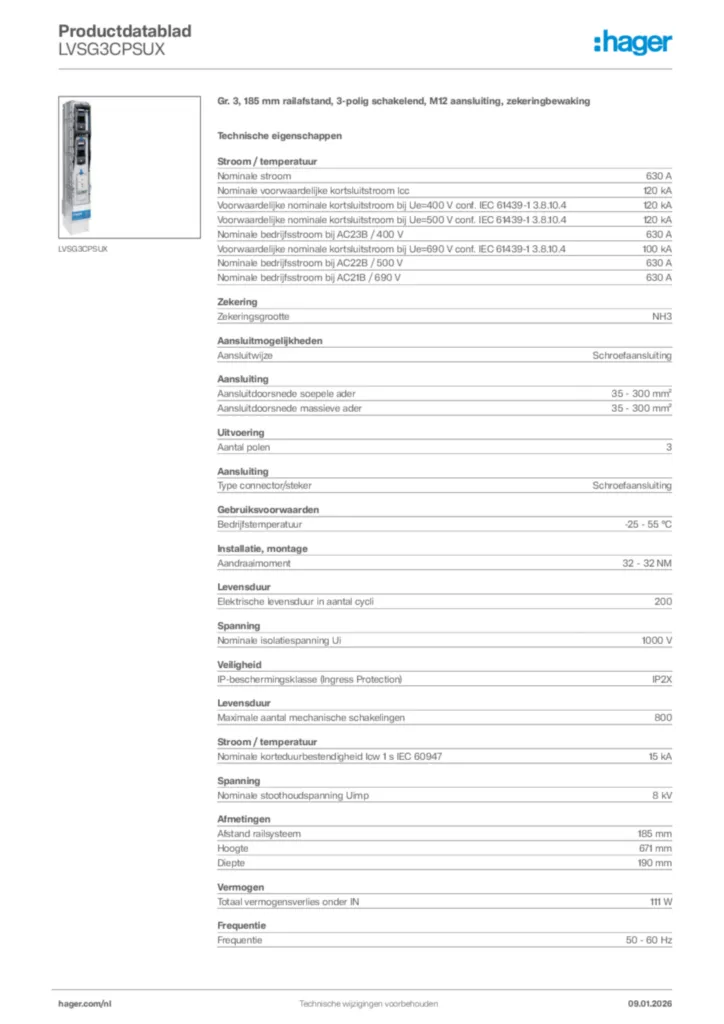

Afbeelding LVSG3CPSUX
-
Installatiehandleiding
Installatiehandleiding de-CH, en-GB 2024-08-29
PDF366,80 kB
Installatiehandleiding en-GB 2020-01-01
PDF5,92 MB
Montageanelitung NH1-3 3-polig
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-03-31
PDF317,40 kB
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
Meer documentatie
