Gr.2, 185 mm railafstand, 3-polig schakelend, M12 aansluiting LVSG2CPX
EAN-nummer
4049857124909
Verpakking
1 Stuk
Artikelgroep
8V2
Brutoprijs
€ 435,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 18 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 3 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Aansluitklem stroomrail 1 producten beschikbaar -
Afschermkap 3 producten beschikbaar
Maak jouw systeem compleet
-
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,20 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 103,00 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 78,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 74,30 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 76,80 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 79,40 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 55,20 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 44,20 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 34,80 / Stuk* -
LVZTW
Scheidingschotten voor Gr. 1-3, set 5 st.
€ 9,40 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,20 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,20 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,20 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 33,50 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,00 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 70,20 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 138,00 / Stuk* -
LVZSRKStalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 47,40 / Stuk*
-
LVZAG
Opvuladapter tot 100 mm
€ 27,00 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 50,70 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,00 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 28,40 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 49,10 / Stuk*
-
LVZAK1
Kabelafdekkap kort voor gr. 1-3
€ 29,20 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 35,10 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 50,70 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,60 / Stuk* -
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,00 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,75 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 7,95 / Stuk*
-
LVZW150Stroomtrafo klasse 1, 150/5 A 2, 5 VA
€ 76,30 / Stuk* -
LVZW250Stroomtrafo klasse 1, 250/5 A 5 VA
€ 76,30 / Stuk* -
LVZW400Stroomtrafo klasse 1, 400/5 A 5 VA
€ 72,90 / Stuk* -
LVZW600Stroomtrafo klasse 1, 600/5 A 5 VA
€ 75,00 / Stuk* -
LVZWE400Stroomtrafo klasse 1, 400/1 A 5 VA
€ 90,80 / Stuk* -
LVZWE600Stroomtrafo klasse 1, 600/1A 5 VA
€ 90,80 / Stuk*
-
LNH2200M6AMespatroon NH2 200 A 690 V aM combimelder
€ 51,10 / Stuk*
-
LVZMGMeetraam voor meetapparatuur 96 x 96 mm
€ 25,20 / Stuk*
Technische eigenschappen
-
AT_AcceptableCurrentRatingAC23B400V400 A
-
AT_AcceptableCurrentRatingAC22B500V400 A
-
AT_AcceptableCurrentRatingAC21B690V400 A
-
AT_AcceptableCurrentRatingAC21B800V250 A
Stroom / temperatuur
-
Nominale stroom400 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094710 kA
Zekering
-
ZekeringsgrootteNH2
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader70 - 300 mm²
-
Aansluitdoorsnede massieve ader70 - 300 mm²
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN56 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG2CPX
-

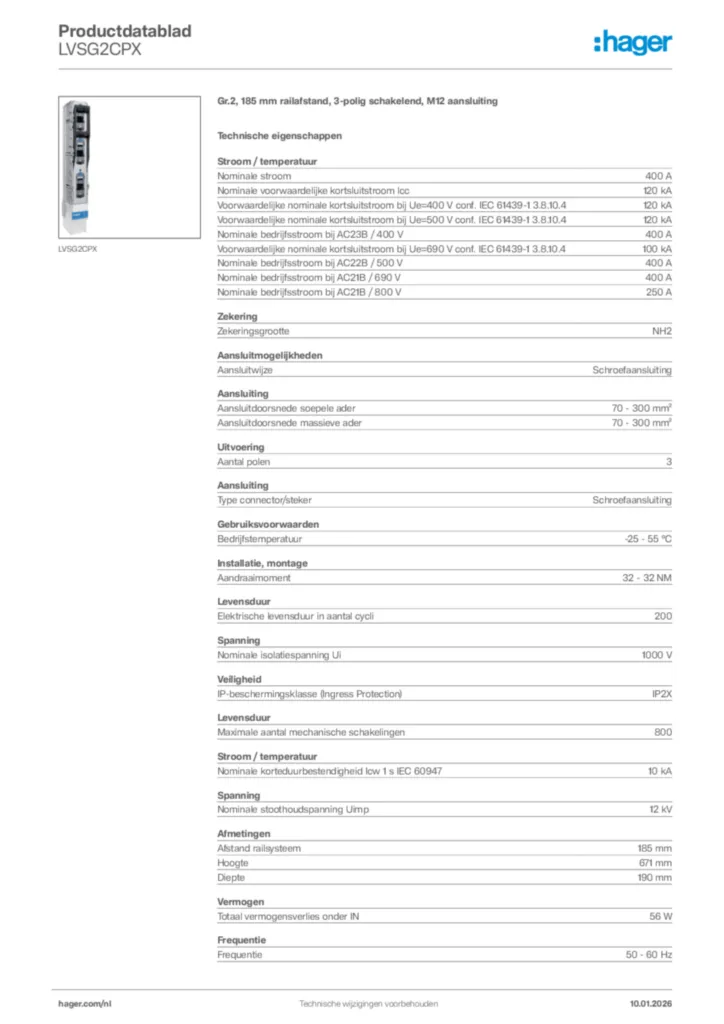

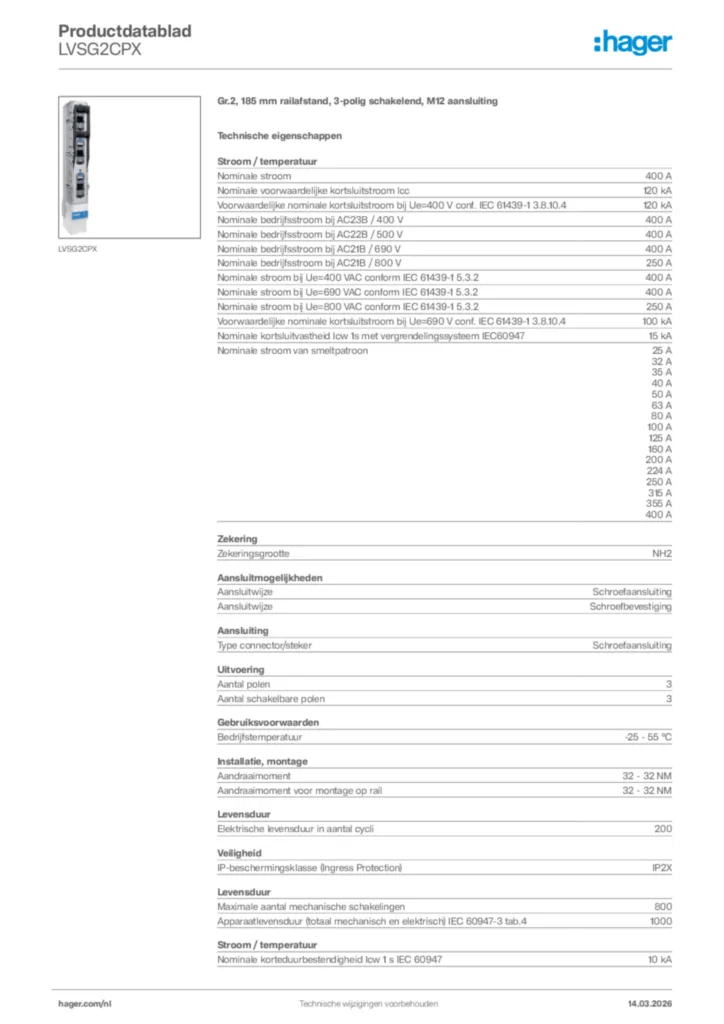

Product datasheet
