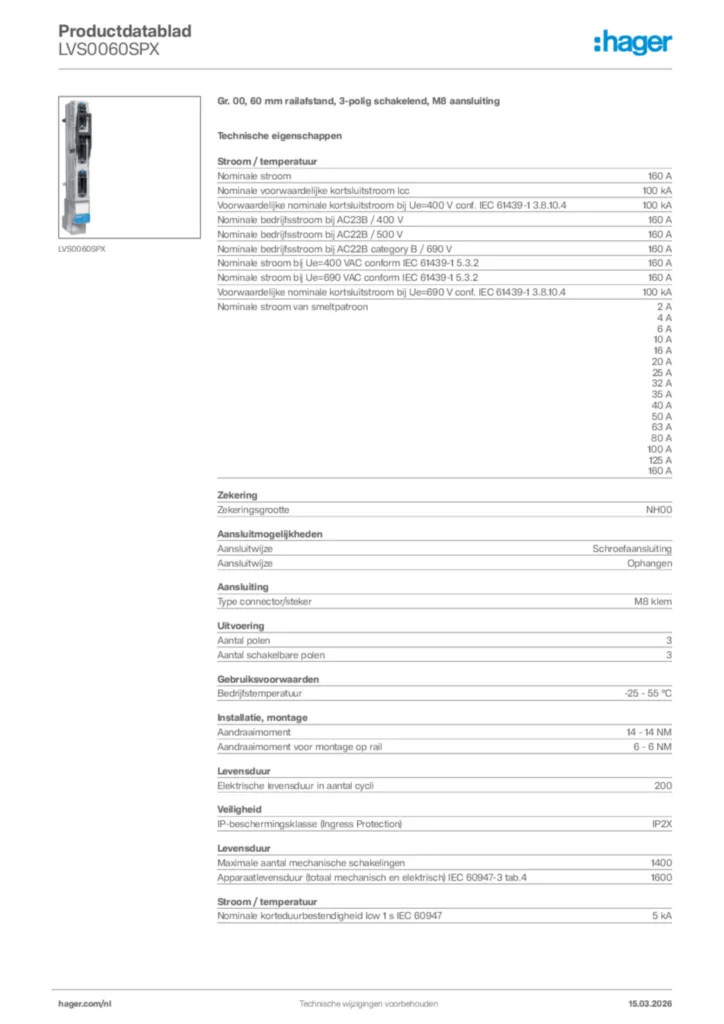

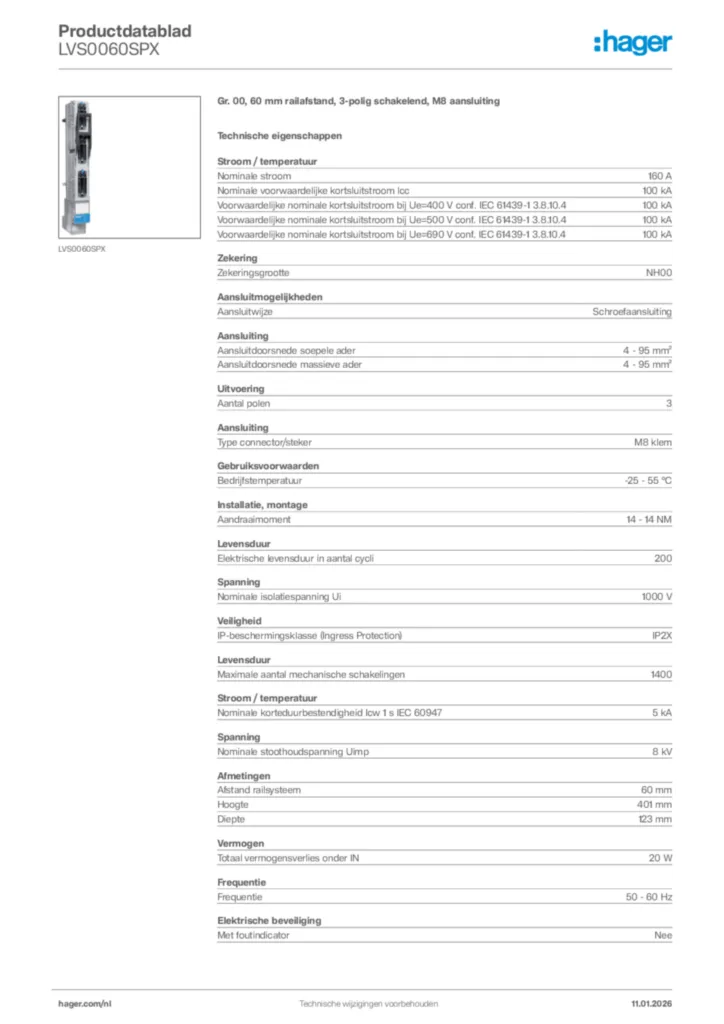

Gr. 00, 60 mm railafstand, 3-polig schakelend, M8 aansluiting LVS0060SPX

Name: LVS0060SPX
Brand: Hager
SKU: 38044-3120-B
Price: 187 EUR

Brutoprijs

€ 187,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

NH-mespatroon 1 producten beschikbaar
DIN-rail adapter 1 producten beschikbaar
Blindplaat/coderingsstrook/inbouwraam 1 producten beschikbaar

Bijpassende producten 2 producten beschikbaar

Technische eigenschappen

Nominale stroom

160 A
Nominale voorwaardelijke kortsluitstroom lcc

100 kA
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4

100 kA
Nominale bedrijfsstroom bij AC23B / 400 V

160 A
Nominale bedrijfsstroom bij AC22B / 500 V

160 A
Nominale bedrijfsstroom bij AC22B category B / 690 V

160 A
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2

160 A
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2

160 A
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4

100 kA
Nominale stroom van smeltpatroon

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Nominale korteduurbestendigheid Icw 1 s IEC 60947

5 kA

Zekeringsgrootte

NH00

Aansluitwijze

Schroefaansluiting
Aansluitwijze

Ophangen

Type connector/steker

M8 klem

Aantal polen

3
Aantal schakelbare polen

3

Bedrijfstemperatuur

-25 - 55 °C

Aandraaimoment

14 - 14 NM
Aandraaimoment voor montage op rail

6 - 6 NM

IP-beschermingsklasse (Ingress Protection)

IP2X

Nominale isolatiespanning Ui

1000 V
Nominale stoothoudspanning Uimp

8 kV
Nominale spanning Ue

690 - 690 V

Hoogte

401 mm
Diepte

123 mm

‌Totaal vermogensverlies onder IN

20 W
Verliesvermogen van de zekering in het apparaat geïnstalleerd

12 W
Verliesvermogen bij volle belasting

56 W

Frequentie

50 - 60 Hz

Met foutindicator

Nee

Dubbel onderbrekend

Nee

Elektrische levensduur in aantal cycli

200
Maximale aantal mechanische schakelingen

1400
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4

1600

Bevat gerecycled materiaal (% van totaal plastic gewicht)

0

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

REACh-SVHC vrij Ja

Halogeenvrij Ja
