Gr. 00, 100 mm railafstand, 3-polig schakelend, M8 aansluiting, zonder haken LVS00100SPX
EAN-nummer
4049857133390
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 164,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DIN-rail adapter 2 producten beschikbaar -
Toebehoren 3 producten beschikbaar -
Coderingsmateriaal 1 producten beschikbaar -
Stroomtransformator 2 producten beschikbaar -
Kabelaansluiting 2 producten beschikbaar -
Aansluitklem stroomrail 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 11,70 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 30,60 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,10 / Stuk*
-
LVZ00BST
Tekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,10 / Stuk*
-
LVZ00WD150
Stroomtrafoblok gr. 00 100 mm 150/5 klasse 3 2VA 3-fase
€ 212,00 / Stuk* -
LVZ00WE150Stroomtrafoblok gr. 00 100 mm 150/5 klasse 3 2VA 1-fase
€ 112,00 / Stuk*
-
LVZ00C
Brugklem voor koper (set à 3 stuks)
€ 15,50 / Stuk* -
LVZ00APrismaklem voor koper en alu max. 95 mm², set 3 stuks
€ 29,40 / Stuk*
-
LVZ00EK
Railcontacthaken voor 00 100/185 mm (set à 3 stuks)
€ 33,40 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc100 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader4 - 95 mm²
-
Aansluitdoorsnede massieve ader4 - 95 mm²
-
Type connector/stekerM8 klem
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem100 mm
-
Hoogte401 mm
-
Diepte123 mm
Vermogen
-
Totaal vermogensverlies onder IN20 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

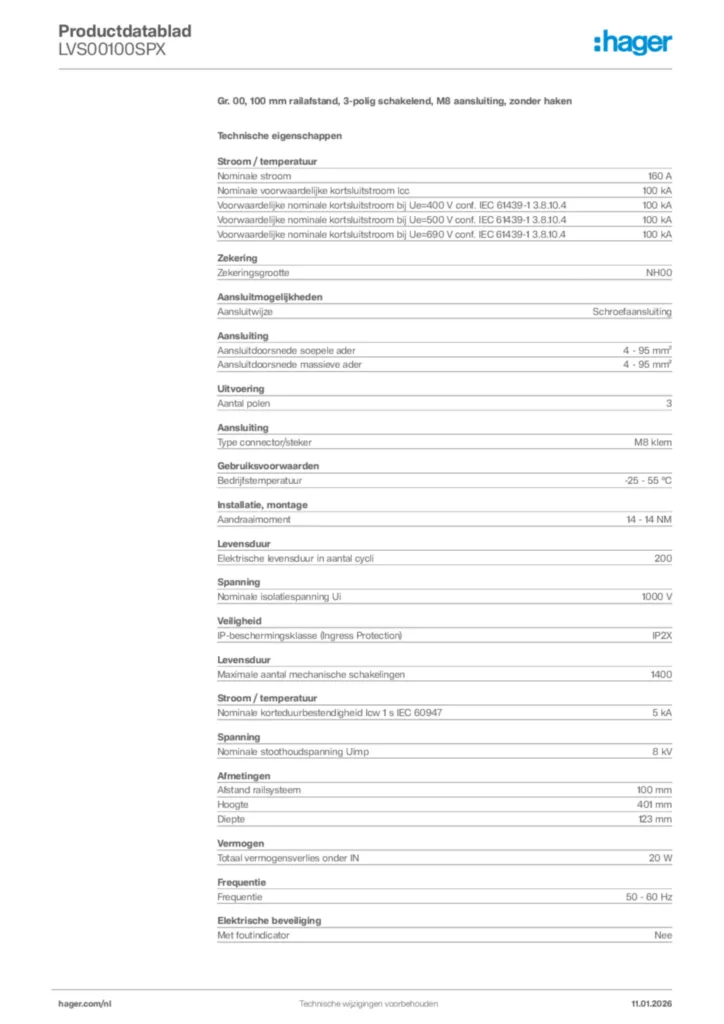

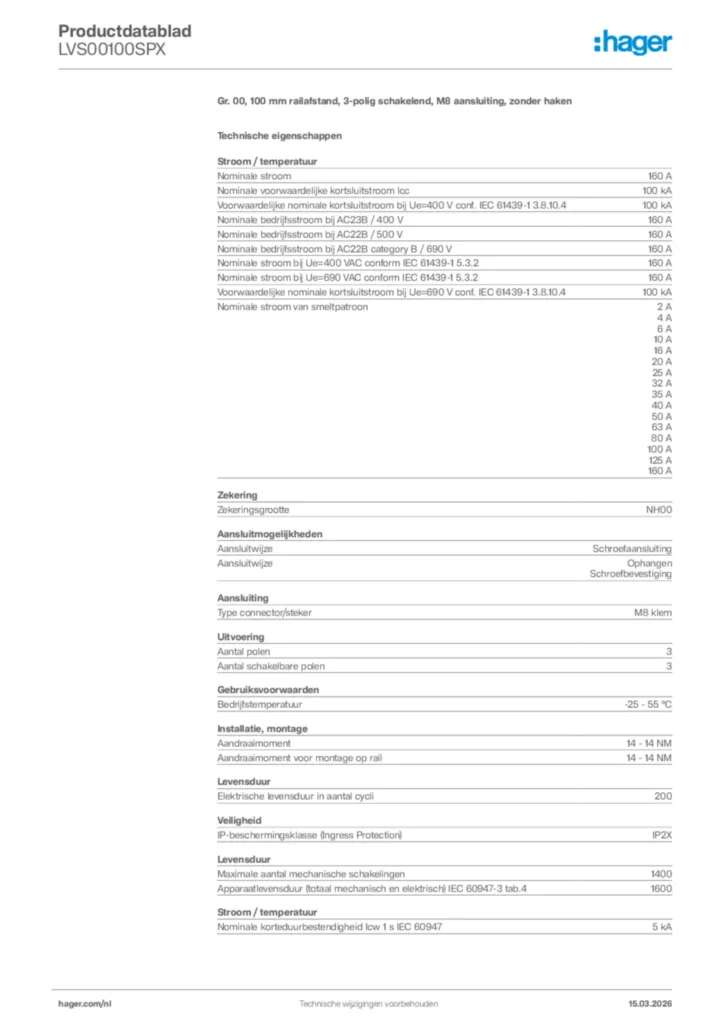

Product datasheet
Hager Productdatablad LVS00100SPX
Gr. 00, 100 mm railafstand, 3-polig schakelend, M8 aansluiting, zonder haken
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB
Montageanleitung 00/100 3P Bh
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF3,07 MB -
Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-03-20
PDF700,22 kB
