Gr.3, 185 mm railafstand, 3-p schakel, M12, 1260 A dubbellastscheider LVDR1260CPX
Brutoprijs
€ 2.210,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 18 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Aansluitklem stroomrail 1 producten beschikbaar -
Stroomtransformator 6 producten beschikbaar -
Afschermkap 3 producten beschikbaar
Maak jouw systeem compleet
-
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,80 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 106,00 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 80,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 76,20 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 78,70 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 81,40 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 56,60 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 45,30 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 35,70 / Stuk* -
LVZTW
Scheidingschotten voor Gr. 1-3, set 5 st.
€ 9,65 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,90 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,90 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,80 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 34,30 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,40 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 72,00 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 141,00 / Stuk* -
LVZSRKStalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 48,60 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 29,10 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 50,30 / Stuk*
-
LVZW150
Stroomtrafo klasse 1, 150/5 A 2, 5 VA
€ 78,20 / Stuk* -
LVZW250Stroomtrafo klasse 1, 250/5 A 5 VA
€ 78,20 / Stuk* -
LVZW400Stroomtrafo klasse 1, 400/5 A 5 VA
€ 74,70 / Stuk* -
LVZW600Stroomtrafo klasse 1, 600/5 A 5 VA
€ 76,90 / Stuk* -
LVZWE400Stroomtrafo klasse 1, 400/1 A 5 VA
€ 93,10 / Stuk* -
LVZWE600Stroomtrafo klasse 1, 600/1A 5 VA
€ 93,10 / Stuk*
-
LVZAK1
Kabelafdekkap kort voor gr. 1-3
€ 29,90 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 36,00 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 52,00 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,90 / Stuk* -
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,20 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,95 / Stuk*
-
LVZMGMeetraam voor meetapparatuur 96 x 96 mm
€ 25,80 / Stuk*
-
LVZAGOpvuladapter tot 100 mm
€ 27,70 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,20 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1260 A
-
Nominale voorwaardelijke kortsluitstroom lcc80 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.480 kA
-
Nominale bedrijfsstroom bij AC22B / 400 V1260 A
-
Nominale bedrijfsstroom bij AC22B / 500 V1260 A
-
Nominale bedrijfsstroom bij AC21B / 690 V1260 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.21260 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.21260 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.2400 A
-
Nominale stroom van smeltpatroon50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094725 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli100
-
Maximale aantal mechanische schakelingen500
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4600
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte741 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN222 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd48 W
-
Verliesvermogen bij volle belasting255 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)0
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVDR1260CPX
-

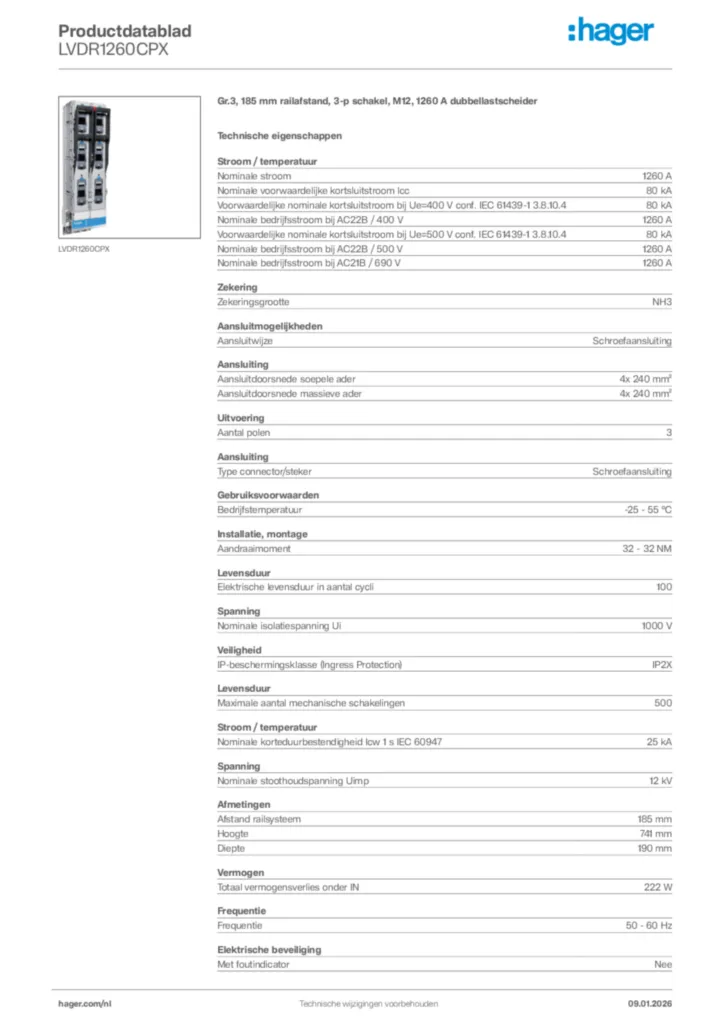

Product datasheet
Hager Productdatablad LVDR1260CPX
Gr.3, 185 mm railafstand, 3-p schakel, M12, 1260 A dubbellastscheider
PDF -
Installatiehandleiding
Installatiehandleiding en-GB 2020-01-01
PDF5,92 MB
Montageanelitung NH1-3 3-polig
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB -

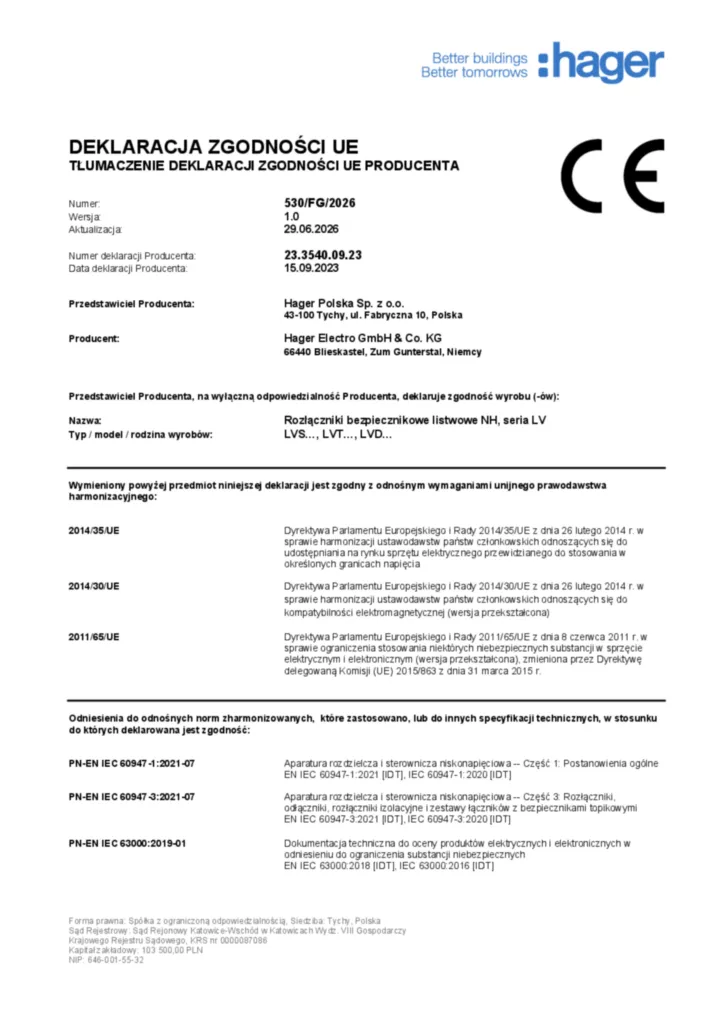

Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB

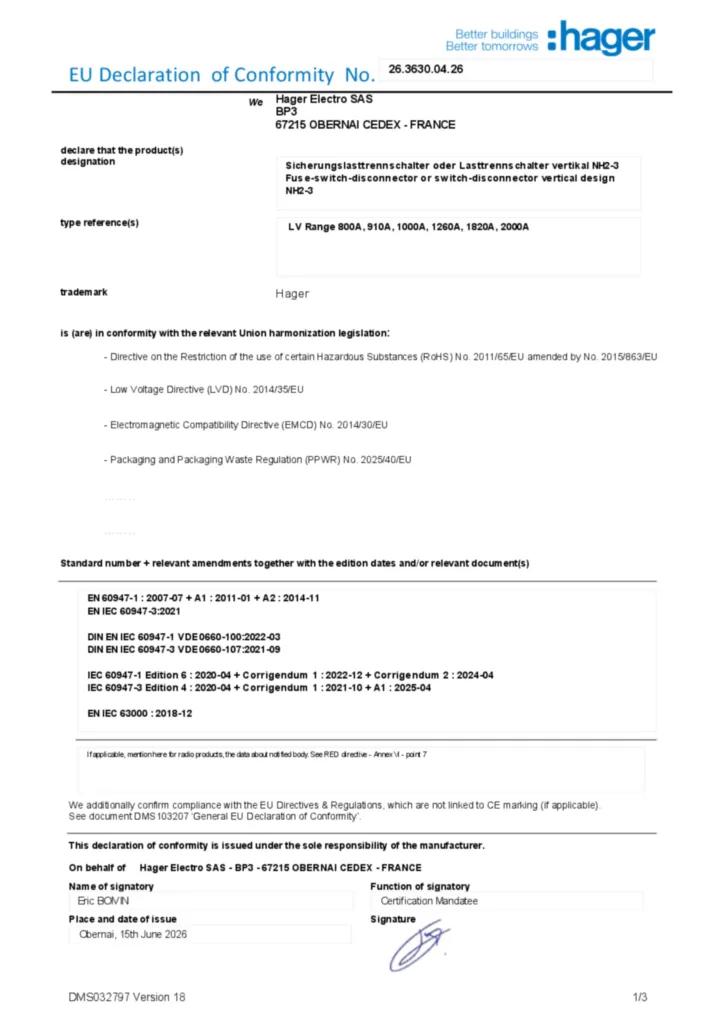

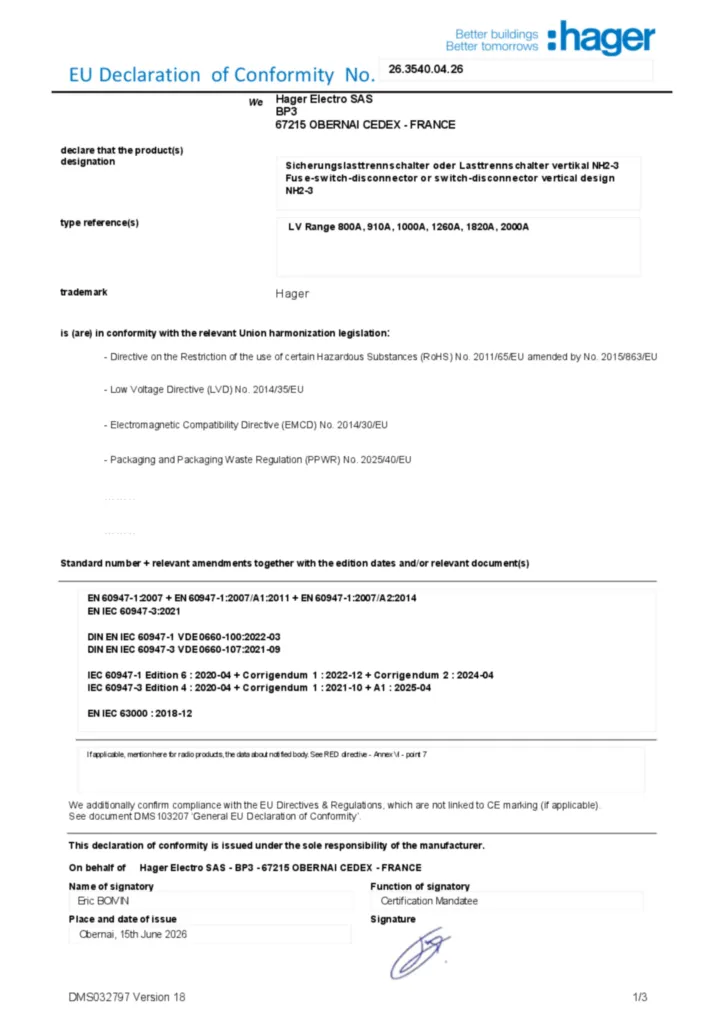

EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-09-14
PDF699,79 kB
