KDE04057011

Scharnierdeksel E04 147x247mm grijs voor 5mm vloerafdekking
Bestelnummer
KDE04057011
EAN-nummer
4012002247211
Verpakking
1 stuk
Artikelgroep
3A6
Brutoprijs
59,60 € / stuk *

Technische eigenschappen

  • Uitvoering
    • Uitvoering
      • 722
  • Afmetingen
    • Minimale installatiediepte
      • 50 mm
    • Buitenmaat lengte
      • 161 mm
    • Binnenlengte
      • 147 mm
    • Binnenbreedte
      • 247 mm
    • Dikte van tapijt uitsparing
      • 5 mm
    • Breedte buitenmaat
      • 261 mm
  • Materiaal
    • Kleur
      • RAL 7011
    • RAL kleur
      • RAL 7011 - ijzergrijs
    • Bestandsdeel
      • polyamide (PA)
    • Materiaalgroep
      • kunststof
  • Samenstelling
    • Aantal inbouw elementen
      • 4
    • Aantal contactdozen
      • 2
  • Normen
    • Keurmerken
      • EN50085-2-2
  • Veiligheid
    • Halogeenvrij
      • Ja
    • Slagvastheid
      • IK08

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

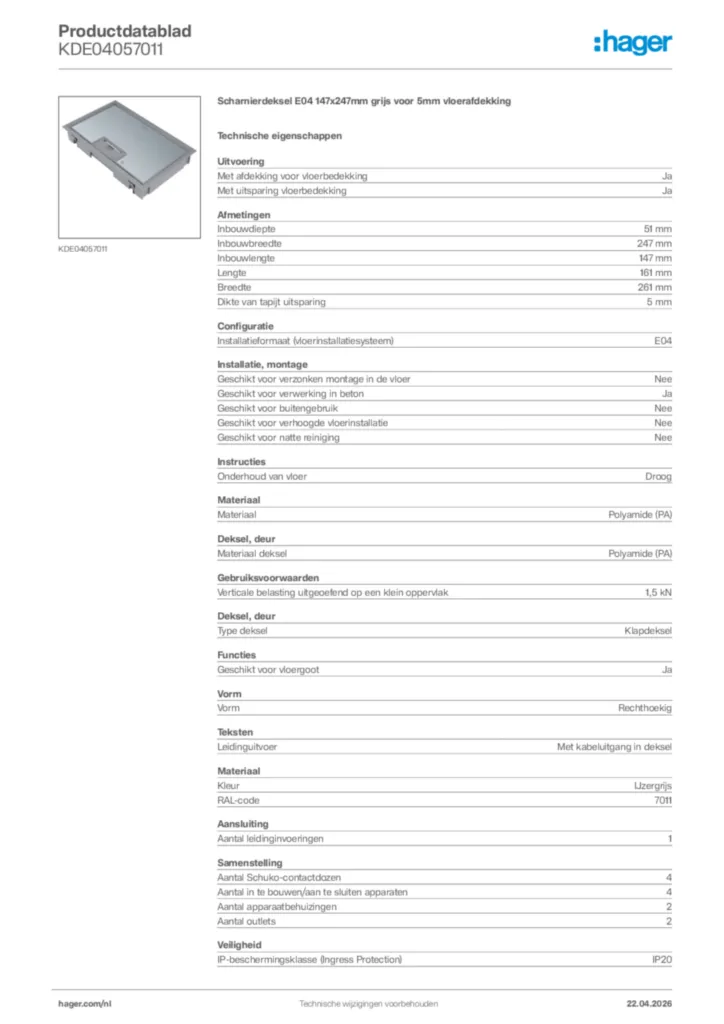

  • Afbeelding voor KDE04057011

  • BIM-model

  • ZIP
    11 MB
  • ZIP
    11 MB
  • BIM models for KDE04057011

    ZIP
    112 MB
  • BIM Revid model voor KDE04057011

    ZIP
    112 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for KDE04057011

    PDF
    49 KB
Weitere Downloads

Systemtext

Geräteeinbau für ultra-flache Unterflur-Versorgungseinheiten
mit Geräteeinbau-Komponenten zur Installation in ultra-flache Unterflur-Versorgungseinheiten zur Versorgung von Arbeitsplätzen: Gerätebecher mit Schutzkontaktsteckdosen,  Adapterrahmen und Montageplatten für Datentechnik.

Sowohl die Gerätebecher als auch die Adapterrahmen, Montageplatten und Datenmodule werden werkzeuglos eingerastet.
Versorgungseinheiten aus Kunststoff für ultra-flache Einbautiefe
(ab 50 mm) nach DIN EN 50085-1 und 2-2 für trockene Räume mit trockengepflegten Fußböden, erhältlich in unterschiedlichen Formen, Größen und Farben.

Als Klappdeckel zum Einbau von bis zu 4 Gerätebechern zur Aufnahme von bis zu 8 Installationsgeräten (Stecker werden in horizontaler Richtung eingesteckt) oder als Blinddeckel zu Revisionszwecken.

Mit Teppichschutzrahmen für Belagstärke bis 12 mm inklusive Befestigungsset für Spannbereich 5 - 15 mm zuzüglich Deckelbelagstärke geeignet für Bodendosen, Estrichbündiges- und Aufboden-Kanalsystem.

Die Herausführung der Leitungen bei der Klappdeckelversion erfolgt über den Leitungsauslass, der mit einem Griffbügel geöffnet werden kann.

Hinweis: Andere Belagstärken und Befestigungen auf Anfrage erhältlich.
