Vermogensautomaat h3, 3P 1600 A 50 kA LSI HNF990H
EAN-nummer
3250613349905
Verpakking
1 Stuk
Artikelgroep
872
Brutoprijs
€ 6.660,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontactadapter 1 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Nulspanningsspoel 6 producten beschikbaar -
Motorbediening 2 producten beschikbaar -
Hulpcontactblok 1 producten beschikbaar -
Handgreep voor vermogensautomaat 2 producten beschikbaar
Maak jouw systeem compleet
-
HYA035H
Kabelset 0, 75 mm² - 6 draden, h3+
€ 42,10 / Stuk*
-
HXF039H
Vergrendeling draaibediening, h3 1250-1600 A
€ 44,70 / Stuk*
-
HXE019H
Nulspanningspoel (UVR) h3, 200-240 VDC
€ 195,00 / Stuk* -
HXE018HNulspanningspoel (UVR) h3, 100-120 VDC
€ 195,00 / Stuk* -
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
€ 195,00 / Stuk* -
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
€ 195,00 / Stuk* -
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
€ 195,00 / Stuk* -
HXE011HNulspanningspoel (UVR) h3, 24 VDC
€ 195,00 / Stuk*
-
HXF042H
Motorbediening h3, 1250-1600 A 110-240 VAC
€ 2.860,00 / Stuk* -
HXF040HMotorbediening h3, 1250-1600 A 24-48 VDC
€ 2.860,00 / Stuk*
-
HXC021H
AX hulpcontact h3, 1NO+1NC 230 VAC
€ 55,00 / Stuk*
-
HXF030H
Draaibediening direct, h3 (1600A)
€ 231,00 / Stuk* -
HXF031HDraaibediening voor bediening op deur, h3 (1600A)
€ 243,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1600 A
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)100 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)100 kA
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)50 kA
-
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)50 kA
-
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)60 kA
-
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)9 kA
Uitvoering
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
Capaciteit
-
Aantal modulen12
Afschakeling
-
Responstijd bij openen10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Aandraaimoment65 - 65 NM
-
Montage/aansluitpositieFront
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Totaal vermogensverlies onder IN168,90 W
-
Vermogensverlies per pool bij In56,30 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Samenstelling
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Aansluitdoorsnede soepele ader3x 240 mm²
-
Aansluitdoorsnede massieve ader3x 240 mm²
-
Type connector/stekerKlem
Bediening en signalering
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Voeding
-
Positie voedingBidirectioneel
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HNF990H
-

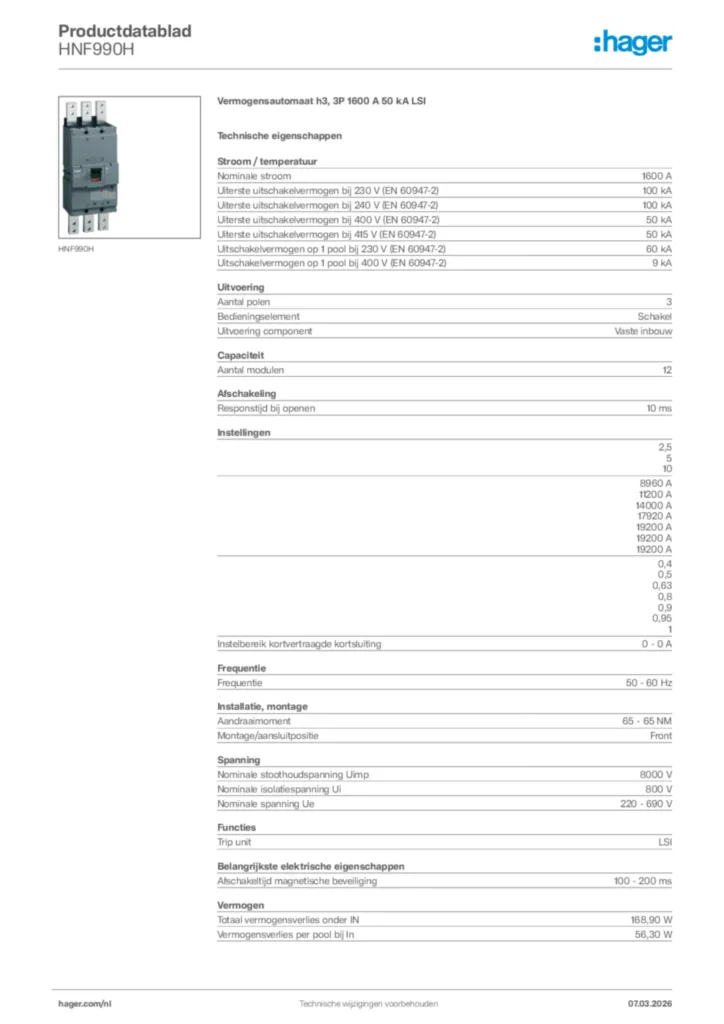

Product datasheet
Hager Productdatablad HNF990H
Vermogensautomaat h3, 3P 1600 A 50 kA LSI
PDF -
Installatiehandleiding
Installatiehandleiding International 2021-06-07
PDF3,62 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-06-23
PDF287,24 kB
