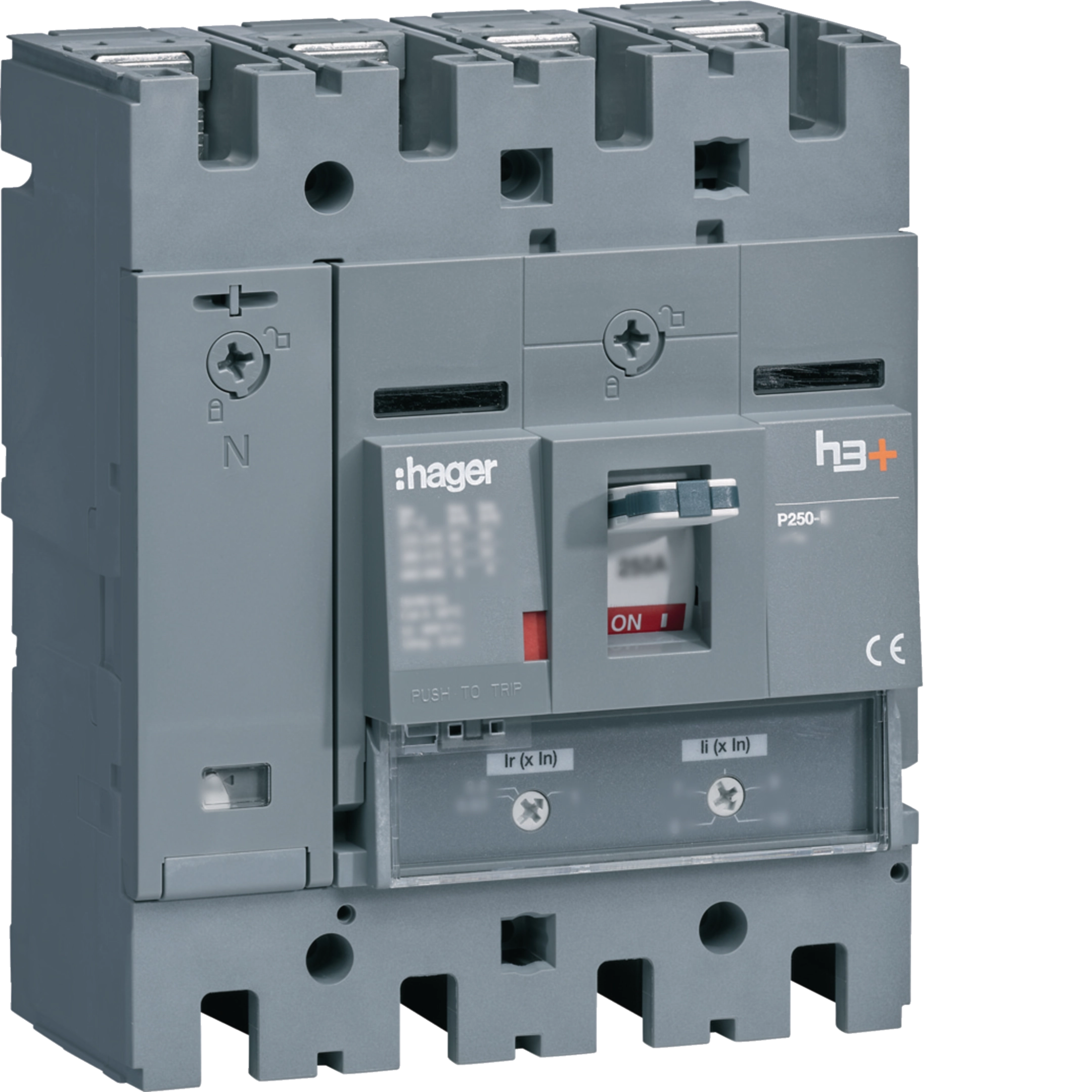

Vermogensautomaat h3+, P250 TM 4P4D N0-100% 250 A 25 kA, boutaansluiting HHT251DR

EAN-nummer
3250613211981
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 905,00
/ Stuk *
€ 905,00
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een wederverkoper

Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online

Vermogensautomaat h3+, P250 TM 4P4D N0-100% 250 A 25 kA, boutaansluiting

HHT251DR

  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • Aard­lek­ele­ment MCCB type A 2 producten beschikbaar
  • Shunt afschakeling 1 producten beschikbaar

Maak jouw systeem compleet

  • Aard­lek­ele­ment MCCB type A
  • Shunt afschakeling
  • HBT250H

    Aardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar
    € 1.465,00  / Stuk*
  • HBT250L

    Aardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar, alarm
    € 1.640,00  / Stuk*
  • HYT257H

    Veiligheidstrip voor Unimes, h3+ P250
    € 39,10  / Stuk*

Technische eigenschappen

Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    250 A
  • Uiterste uitschakel­ver­mogen bij 400 V (EN 60947-2)
    25 kA
  • Uiterste uitschakel­ver­mogen bij 240 V (EN 60947-2)
    35 kA
  • Kort­sluit afschakel­ver­mogen Ics bij 230 VAC volgens IEC 60947-2
    35 kA
  • Kort­sluit afschakel­ver­mogen Ics bij 400 VAC volgens IEC 60947-2
    25 kA
  • Nomi­nale stroom bij 10&nb­sp;°C conform 60947-2
    310,20 A
  • Nomi­nale stroom bij 15&nb­sp;°C conform 60947-2
    303,30 A
  • Nomi­nale stroom bij 20&nb­sp;°C conform 60947-2
    296,30 A
  • Nomi­nale stroom bij 25&nb­sp;°C conform 60947-2
    289,10 A
  • Nomi­nale stroom bij 30&nb­sp;°C conform 60947-2
    281,70 A
  • Nomi­nale stroom bij 35 °C volgens IEC 60947
    274,10 A
  • Nomi­nale stroom bij 40 °C volgens IEC 60947
    266,30 A
  • Nomi­nale stroom bij 45&nb­sp;°C conform 60947-2
    258,30 A
  • Nomi­nale stroom bij 50&nb­sp;°C conform 60947-2
    250 A
  • Nomi­nale stroom bij 55&nb­sp;°C conform 60947-2
    241,40 A
  • Nomi­nale stroom bij 60 °C volgens IEC 60947
    232,50 A
  • Nomi­nale stroom bij 65&nb­sp;°C conform 60947-2
    223,30 A
  • Nomi­nale stroom bij 70&nb­sp;°C conform 60947-2
    213,70 A
Uitvoe­ring
  • Aantal polen
    4
  • Bedie­nings­ele­ment
    Schakel
  • Uitvoe­ring compo­nent
    Vaste inbouw
  • Positie N-aansluiting
    Links
Frequentie
  • Frequentie
    50 - 60 Hz
Span­ning
  • Nomi­nale stoot­houd­span­ning Uimp
    8000 V
  • Nomi­nale isola­tie­span­ning Ui
    800 V
  • Nomi­nale span­ning Ue
    220 - 690 V
Func­ties
  • Trip unit
    TM A/A
Vermogen
  • ‌Totaal vermo­gens­ver­lies onder IN
    50,70 W
Levens­duur
  • Elektrische levens­duur in aantal cycli
    10000
  • Maximale aantal mecha­ni­sche schakelingen
    40000
Veilig­heid
  • IP-be­scher­mings­klasse (Ingress Protec­tion)
    IP4X
Aansluiting
  • Aansluit­door­snede soepele ader
    35 - 150 mm²
  • Aansluit­door­snede massieve ader
    35 - 185 mm²
Deksel, deur
  • Vergren­del­baar
    Ja
  • AT_Ther­mal­Pro­tec­ti­on­Knob­Set­ting
    0,63, 0,8, 1
Kabel
  • Materiaal kabel
    Koper, Aluminium
Compa­ti­bi­li­teit
  • Compa­tibel met aard­lek­ele­ment
    Ja
  • Geschikt voor DIN-rail
    Nee
  • Geschikt voor verdeel­bord
    Ja
Afme­tingen
  • Hoogte
    165 mm
  • Breedte
    140 mm
  • Diepte
    97 mm
Elektrische bevei­li­ging
  • Directe bevei­li­ging (lg): instel­lings­co­ëf­fi­ciënt
    6, 7, 8, 9, 10
Installatie, montage
  • Monta­ge/aan­sluit­po­sitie
    Front
  • Aandraai­mo­ment
    12 - 12 NM

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
REACh-SVHC vrij Ja

Certificeringen en documenten

PEP-document en-GB 2025-07-25
PDF
14,81 MB
Hager REACH declaration HHT251DR
PDF
Hager RoHS report HHT251DR
PDF

Downloads

  • Afbeelding

    Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

    Afbeelding HHT251DR | Hager Nederland

    Afbeelding HHT251DR

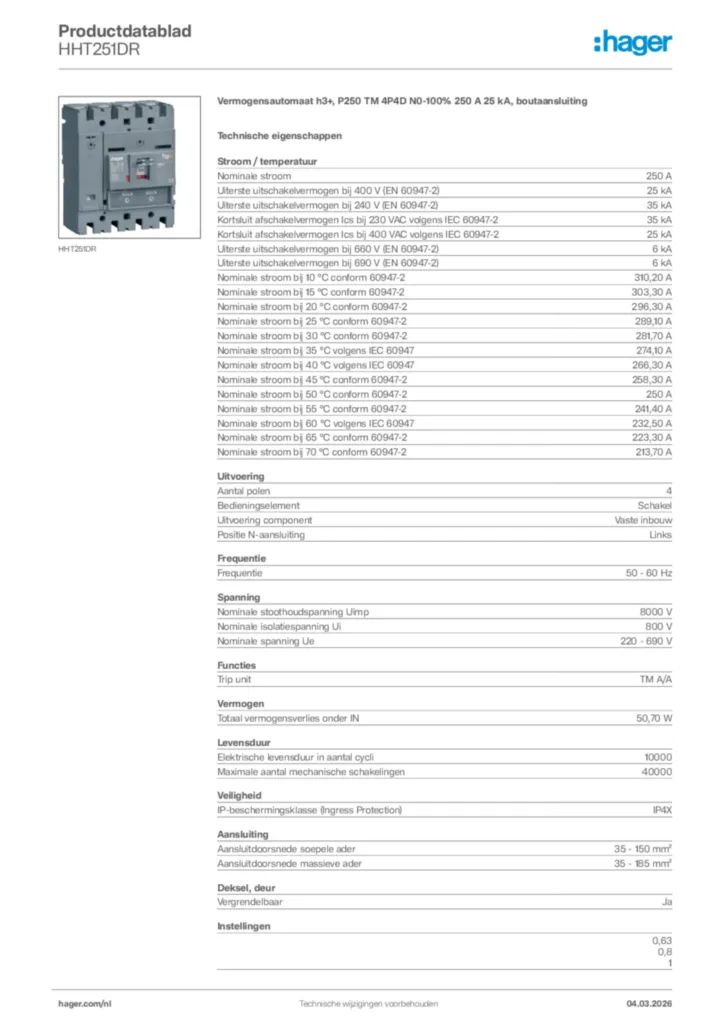

  • Product datasheet

    Afbeelding Hager Productdatablad HHT251DR | Hager Nederland

    Hager Productdatablad HHT251DR

    Vermogensautomaat h3+, P250 TM 4P4D N0-100% 250 A 25 kA, boutaansluiting

    PDF

  • Installatiehandleiding

    Afbeelding Manual for moulded case circuit breaker h3+ P250 (Date: 2020-03) | Hager Nederland

    Manual for moulded case circuit breaker h3+ P250 (Date: 2020-03)

    Installatiehandleiding International 2015-11-02

    PDF
    4,67 MB

  • STEP-bestanden

    Afbeelding CAD file for MCCB 250A 4P | Hager Nederland

    CAD file for MCCB 250A 4P

    STEP-bestanden International 2023-11-24

    STP
    805,89 kB

  • Handboek

    Afbeelding Technical catalogue | Hager Nederland

    Technical catalogue

    h3+ Moulded Case Circuit breakers up to 630A

    PDF
    48,86 MB

  • Conformiteitsverklaring

    Afbeelding Declaration | Hager Nederland

    Declaration

    Conformiteitsverklaring International 2022-04-25

    PDF
    349,41 kB
    Afbeelding Declaration | Hager Nederland

    Declaration

    Conformiteitsverklaring International 2022-04-25

    PDF
    461,97 kB
