MCCB h3+ P250 TM 4P4D N0-100% 125A bout • HHT126DR | Hager
Location Netherlands

  • Better buildings. Better tomorrows.

    • Menu
    Account
    EAN-nummer
    3250613211653
    Verpakking
    1 Stuk
    Artikelgroep
    871

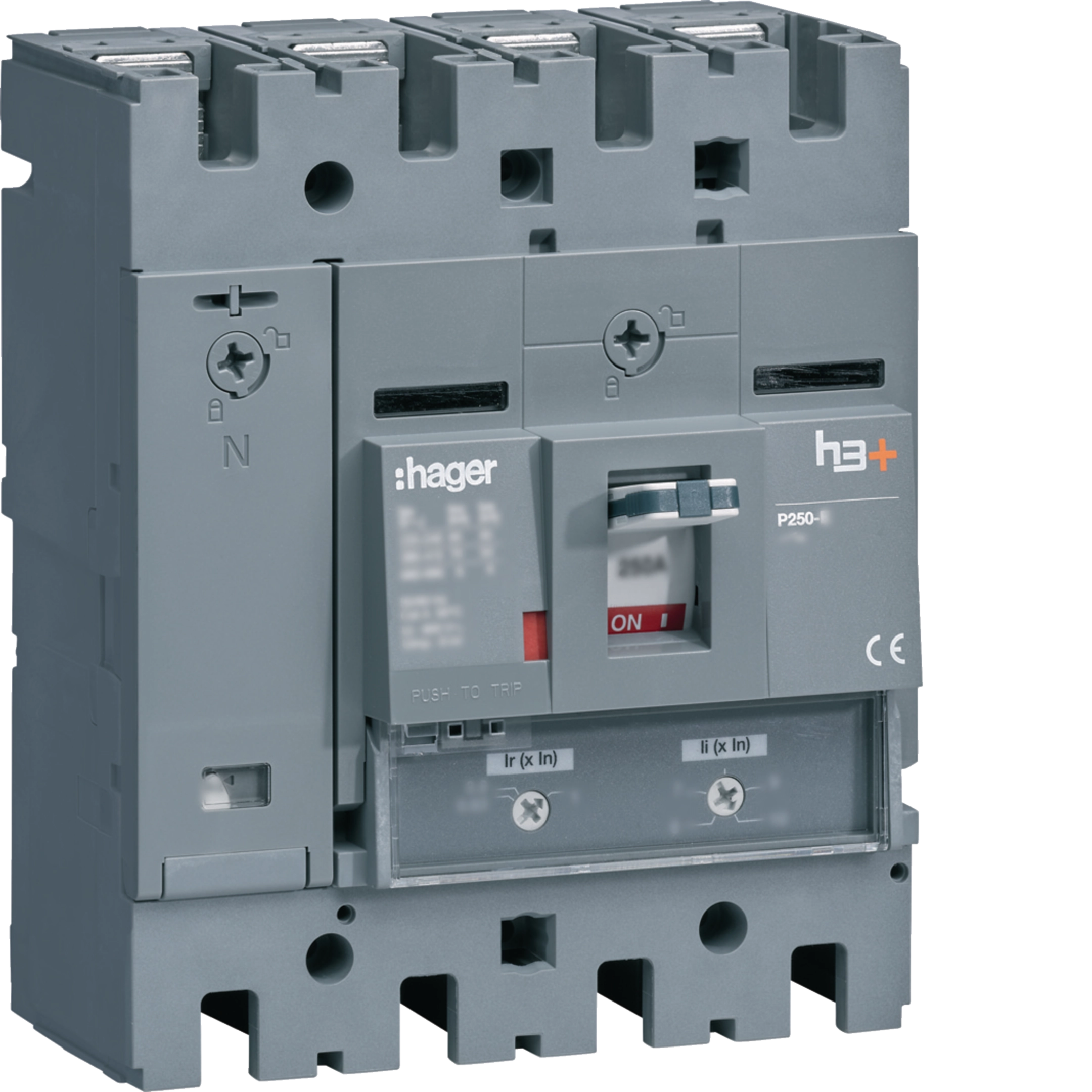

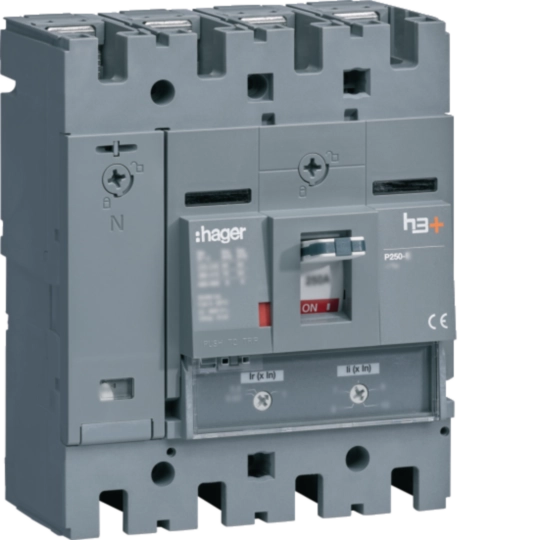

    Vermogensautomaat h3+, P250 TM 4P4D N0-100% 125 A 25 kA, boutaansluiting HHT126DR

    Brutoprijs
    € 765,00
    / Stuk *

    Maak jouw systeem compleet

    Optionele accessoires

    • Aard­lek­ele­ment MCCB type A 5 producten beschikbaar
    • Shunt afschakeling 1 producten beschikbaar

    Technische eigenschappen

    Stroom / tempe­ra­tuur
    • Nomi­nale stroom
      125 A
    • Uiterste uitschakel­ver­mogen bij 400 V (EN 60947-2)
      25 kA
    • Uiterste uitschakel­ver­mogen bij 240 V (EN 60947-2)
      35 kA
    • Kort­sluit afschakel­ver­mogen Ics bij 230 VAC volgens IEC 60947-2
      35 kA
    • Kort­sluit afschakel­ver­mogen Ics bij 400 VAC volgens IEC 60947-2
      25 kA
    • Uiterste uitschakel­ver­mogen bij 660 V (EN 60947-2)
      6 kA
    • Uiterste uitschakel­ver­mogen bij 690 V (EN 60947-2)
      6 kA
    • Nomi­nale stroom bij 10&nb­sp;°C conform 60947-2
      151,70 A
    • Nomi­nale stroom bij 15&nb­sp;°C conform 60947-2
      148,60 A
    • Nomi­nale stroom bij 20&nb­sp;°C conform 60947-2
      145,50 A
    • Nomi­nale stroom bij 25&nb­sp;°C conform 60947-2
      142,30 A
    • Nomi­nale stroom bij 30&nb­sp;°C conform 60947-2
      139 A
    • Nomi­nale stroom bij 35 °C volgens IEC 60947
      135,60 A
    • Nomi­nale stroom bij 40 °C volgens IEC 60947
      132,20 A
    • Nomi­nale stroom bij 45&nb­sp;°C conform 60947-2
      128,60 A
    • Nomi­nale stroom bij 50&nb­sp;°C conform 60947-2
      125 A
    • Nomi­nale stroom bij 55&nb­sp;°C conform 60947-2
      121,30 A
    • Nomi­nale stroom bij 60 °C volgens IEC 60947
      117,40 A
    • Nomi­nale stroom bij 65&nb­sp;°C conform 60947-2
      113,40 A
    • Nomi­nale stroom bij 70&nb­sp;°C conform 60947-2
      109,30 A
    Uitvoe­ring
    • Aantal polen
      4
    • Bedie­nings­ele­ment
      Schakel
    • Uitvoe­ring compo­nent
      Vaste inbouw
    • Positie N-aansluiting
      Links
    Frequentie
    • Frequentie
      50 - 60 Hz
    Span­ning
    • Nomi­nale stoot­houd­span­ning Uimp
      8000 V
    • Nomi­nale isola­tie­span­ning Ui
      800 V
    • Nomi­nale span­ning Ue
      220 - 690 V
    Func­ties
    • Trip unit
      TM A/A
    Vermogen
    • ‌Totaal vermo­gens­ver­lies onder IN
      27,90 W
    Levens­duur
    • Elektrische levens­duur in aantal cycli
      10000
    • Maximale aantal mecha­ni­sche schakelingen
      40000
    Veilig­heid
    • IP-be­scher­mings­klasse (Ingress Protec­tion)
      IP4X
    Aansluiting
    • Aansluit­door­snede soepele ader
      35 - 150 mm²
    • Aansluit­door­snede massieve ader
      35 - 185 mm²
    Deksel, deur
    • Vergren­del­baar
      Ja
    • AT_Ther­mal­Pro­tec­ti­on­Knob­Set­ting
      0,63, 0,8, 1
    Kabel
    • Materiaal kabel
      Koper, Aluminium
    Compa­ti­bi­li­teit
    • Compa­tibel met aard­lek­ele­ment
      Ja
    • Geschikt voor DIN-rail
      Nee
    • Geschikt voor verdeel­bord
      Ja
    Afme­tingen
    • Hoogte
      165 mm
    • Breedte
      140 mm
    • Diepte
      97 mm
    Elektrische bevei­li­ging
    • Directe bevei­li­ging (lg): instel­lings­co­ëf­fi­ciënt
      6, 8, 10, 13
    Installatie, montage
    • Monta­ge/aan­sluit­po­sitie
      Front
    • Aandraai­mo­ment
      12 - 12 NM

    Milieudocumenten

    We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

    RoHS conform Ja
    REACh-SVHC vrij Ja

    Certificeringen en documenten

    PEP - Moulded Case Circuit Breaker h3 x160 TM ADJ 3P3D 100A 18kA CTC (English)
    PDF
    14,81 MB
    REACH declaration HHT126DR
    PDF
    RoHS report HHT126DR
    PDF

    Downloads

    Meer documentatie
    *Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
