Vermogensautomaat h3, 4P 1250 A 70 kA LSI HEF981H
EAN-nummer
3250613349950
Verpakking
1 Stuk
Artikelgroep
872
€ 7.150,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontactblok 1 producten beschikbaar -
Nulspanningsspoel 6 producten beschikbaar -
Handgreep voor vermogensautomaat 2 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Motorbediening 2 producten beschikbaar -
Bekijk meer 1 andere producten beschikbaar
Maak jouw systeem compleet
-
HXC021H
AX hulpcontact h3, 1NO+1NC 230 VAC
€ 53,50 / Stuk*
-
HXE011H
Nulspanningspoel (UVR) h3, 24 VDC
€ 190,00 / Stuk* -
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
€ 190,00 / Stuk* -
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
€ 190,00 / Stuk* -
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
€ 190,00 / Stuk* -
HXE018HNulspanningspoel (UVR) h3, 100-120 VDC
€ 190,00 / Stuk* -
HXE019HNulspanningspoel (UVR) h3, 200-240 VDC
€ 190,00 / Stuk*
-
HXF030H
Draaibediening direct, h3 (1600A)
€ 225,00 / Stuk* -
HXF031HDraaibediening voor bediening op deur, h3 (1600A)
€ 237,00 / Stuk*
-
HXF039H
Vergrendeling draaibediening, h3 1250-1600 A
€ 43,50 / Stuk*
-
HXF040H
Motorbediening h3, 1250-1600 A 24-48 VDC
€ 2.785,00 / Stuk* -
HXF042HMotorbediening h3, 1250-1600 A 110-240 VAC
€ 2.785,00 / Stuk*
-
HYA035HKabelset 0,75 mm² - 6 draden, h3+
€ 41,00 / Stuk*

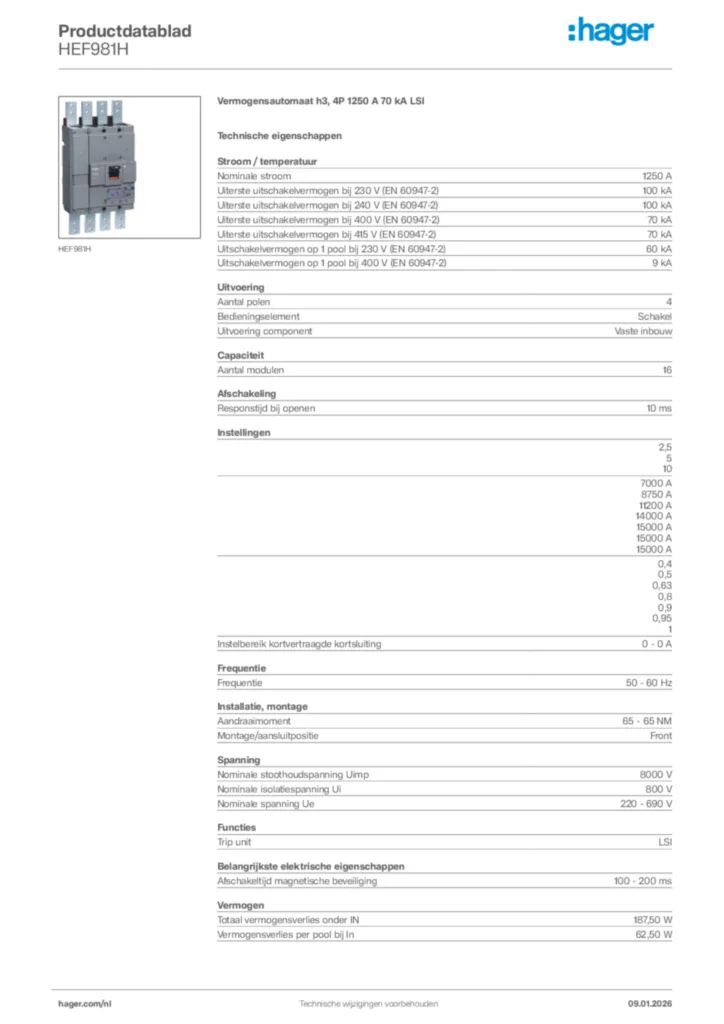

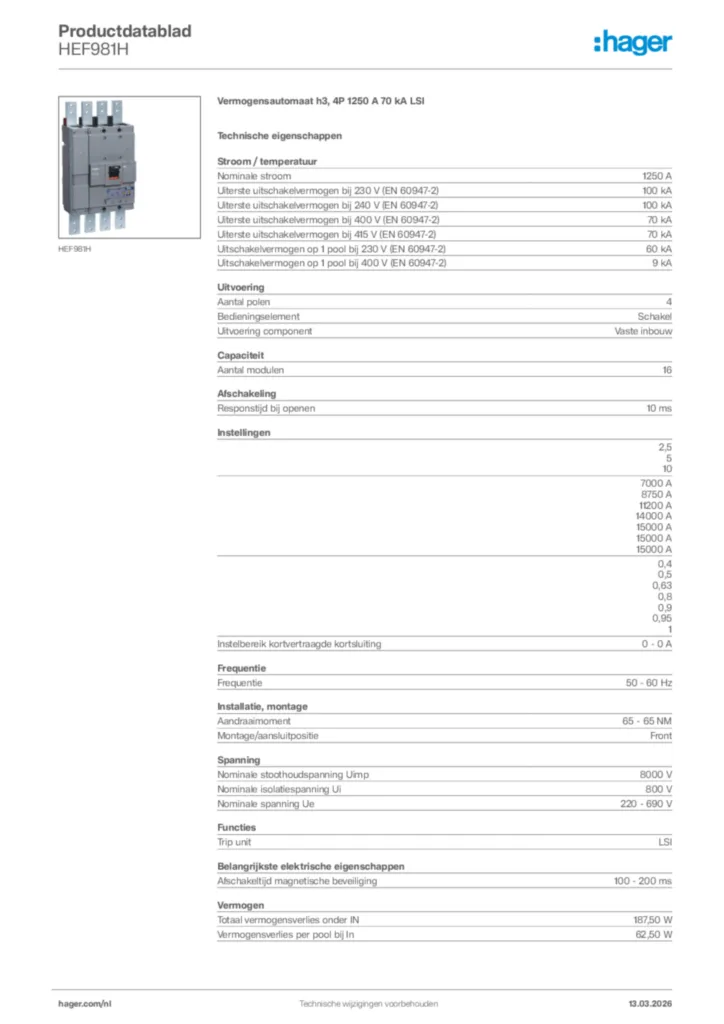

Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1250 A
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)100 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)100 kA
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)70 kA
-
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)70 kA
-
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)60 kA
-
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)9 kA
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
Capaciteit
-
Aantal modulen16
Afschakeling
-
Responstijd bij openen10 ms
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Aandraaimoment65 - 65 NM
-
Montage/aansluitpositieFront
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Vermogensverlies bij nominale stroom In187,50 W
-
Vermogensverlies per pool bij In62,50 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Samenstelling
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Aansluitdoorsnede soepele ader3x 240 mm²
-
Aansluitdoorsnede massieve ader3x 240 mm²
-
Type connector/stekerKlem
Bediening en signalering
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Voeding
-
Positie voedingBidirectioneel
