    • Home
    • Catalogus
    • Hoofdcomponenten schakelen en beveiligen
    • Vermo­gens­au­to­maten en -schakelaars
    • MCCB
    • HEE970H
    EAN-nummer
    3250613349783
    Verpakking
    1 Stuk
    Artikelgroep
    872
    • MCCB

    Vermogensautomaat h3, 3P 1000 A 70 kA LSI HEE970H

    Brutoprijs
    € 4.985,00
    / Stuk *
    € 4.985,00
    / Stuk *
    Vind wederverkoper
    Toevoegen aan lijst
    Toevoegen aan lijst

    Log in om een productlijst aan te maken

    U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

    Account aanmaken Aanmelden

    Kies een wederverkoper

    Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online

    Vermogensautomaat h3, 3P 1000 A 70 kA LSI

    HEE970H

    • Bijpassende producten
    • Technische eigenschappen
    • Downloads
    • Meer producten
    Technische eigenschappen

    Maak jouw systeem compleet

    Optionele accessoires

  • Bekijk meer (17)
    • Motor­be­die­ning 2 producten beschikbaar
    • Nulspan­nings­spoel 6 producten beschikbaar
    • Shunt afschakeling 3 producten beschikbaar
    • Vergren­de­ling­func­ties 1 producten beschikbaar
    • Hand­greep voor vermo­gens­au­to­maat 2 producten beschikbaar
    • Hang­slot­ver­gren­de­ling voor schakelaar 1 producten beschikbaar

    Maak jouw systeem compleet

    • Motor­be­die­ning
    • Nulspan­nings­spoel
    • Shunt afschakeling
    • Vergren­de­ling­func­ties
    • Hand­greep voor vermo­gens­au­to­maat
    • Hang­slot­ver­gren­de­ling voor schakelaar
    • Hulp­con­tact­blok
    • Hulp­con­tact­adapter
    • HXE042H

      Motorbediening h3, 800-1000 A 110-240 VAC
      € 2.120,00  / Stuk*
    • HXE040H

      Motorbediening h3, 800-1000 A 24-48 VDC
      € 2.120,00  / Stuk*
    • HXE019H

      Nulspanningspoel (UVR) h3, 200-240 VDC
      € 198,00  / Stuk*
    • HXE018H

      Nulspanningspoel (UVR) h3, 100-120 VDC
      € 198,00  / Stuk*
    • HXE015H

      Nulspanningspoel (UVR) h3, 380-415 VAC
      € 198,00  / Stuk*
    • HXE013H

      Nulspanningspoel (UVR) h3, 110-120 VAC
      € 198,00  / Stuk*
    • HXE014H

      Nulspanningspoel (UVR) h3, 220-240 VAC
      € 198,00  / Stuk*
    • HXE011H

      Nulspanningspoel (UVR) h3, 24 VDC
      € 198,00  / Stuk*
    • HXC002H

      Uitschakelspoel (SHT) h3, 48 VDC
      € 92,40  / Stuk*
    • HXC004H

      Uitschakelspoel (SHT) h3, 200-240 VAC
      € 92,40  / Stuk*
    • HXC003H

      Uitschakelspoel (SHT) h3, 100-120 VAC
      € 92,40  / Stuk*
    • HXE065H

      Vergrendelingsverbinding mechanisch, h3 800-1000 A
      € 86,70  / Stuk*
    • HXE030H

      Draaibediening direct, h3 (800-1000A)
      € 216,00  / Stuk*
    • HXE031H

      Draaibediening voor bediening op deur, h3 (800-1000A)
      € 231,00  / Stuk*
    • HXD039H

      Vergrendeling draaibediening, h3 800-1000 A
      € 45,40  / Stuk*
    • HXC021H

      AX hulpcontact h3, 1NO+1NC 230 VAC
      € 55,80  / Stuk*
    • HYA035H

      Kabelset 0, 75 mm² - 6 draden, h3+
      € 42,70  / Stuk*

    Technische eigenschappen

    Stroom / tempe­ra­tuur
    • Nomi­nale stroom
      1000 A
    • Uiterste uitschakel­ver­mogen bij 230 V (EN 60947-2)
      100 kA
    • Uiterste uitschakel­ver­mogen bij 240 V (EN 60947-2)
      100 kA
    • Uiterste uitschakel­ver­mogen bij 400 V (EN 60947-2)
      70 kA
    • Uiterste uitschakel­ver­mogen bij 415 V (EN 60947-2)
      70 kA
    • Uitschakel­ver­mogen op 1 pool bij 230 V (EN 60947-2)
      60 kA
    • Uitschakel­ver­mogen op 1 pool bij 400 V (EN 60947-2)
      9 kA
    Uitvoe­ring
    • Aantal polen
      3
    • Bedie­nings­ele­ment
      Schakel
    • Uitvoe­ring compo­nent
      Vaste inbouw
    Capa­ci­teit
    • Aantal modulen
      12
    Afschakeling
    • Respons­tijd bij openen
      10 ms
    • AT_Mag­ne­tic­Pro­tec­ti­on­Knob­Set­ting
      2,5, 5, 8
    • AT_Ran­ge­Mag­ne­ti­cAd­just­ment
      5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
    • AT_Ther­mal­Pro­tec­ti­on­Knob­Set­ting
      0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
    Instel­lingen
    • Instel­be­reik kort­ver­traagde kortsluiting
      0 - 0 A
    Frequentie
    • Frequentie
      50 - 60 Hz
    Installatie, montage
    • Aandraai­mo­ment
      65 - 65 NM
    • Monta­ge/aan­sluit­po­sitie
      Front
    Span­ning
    • Nomi­nale stoot­houd­span­ning Uimp
      8000 V
    • Nomi­nale isola­tie­span­ning Ui
      800 V
    • Nomi­nale span­ning Ue
      220 - 690 V
    Func­ties
    • Trip unit
      LSI
    Belang­rijkste elektrische eigen­schappen
    • Afschakel­tijd magne­ti­sche bevei­li­ging
      100 - 200 ms
    Vermogen
    • ‌Totaal vermo­gens­ver­lies onder IN
      186 W
    • Vermo­gens­ver­lies per pool bij In
      62 W
    Levens­duur
    • Elektrische levens­duur in aantal cycli
      1000
    • Maximale aantal mecha­ni­sche schakelingen
      4000
    Samen­stel­ling
    • Aantal hulp­con­tacten als wissel­con­tact
      0
    • Aantal hulp­con­tacten als verbreek­con­tact
      0
    • Aantal hulp­con­tacten als maak­con­tact
      0
    Veilig­heid
    • IP-be­scher­mings­klasse (Ingress Protec­tion)
      IP4X
    Gebruiks­voor­waarden
    • Bedrijf­s­tem­pe­ra­tuur
      -25 - 70 °C
    Aansluiting
    • Aansluit­door­snede soepele ader
      2x 240 mm²
    • Aansluit­door­snede massieve ader
      2x 240 mm²
    • Type connec­tor/steker
      Klem
    Bedie­ning en signa­le­ring
    • Motor­be­die­ning geïn­te­greerd
      Nee
    Compa­ti­bi­li­teit
    • Geschikt voor DIN-rail
      Nee
    Voeding
    • Positie voeding
      Bidi­rec­ti­o­neel

    Downloads

    • Afbeelding

      Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

      Afbeelding HEE970H | Hager Nederland

      Afbeelding HEE970H

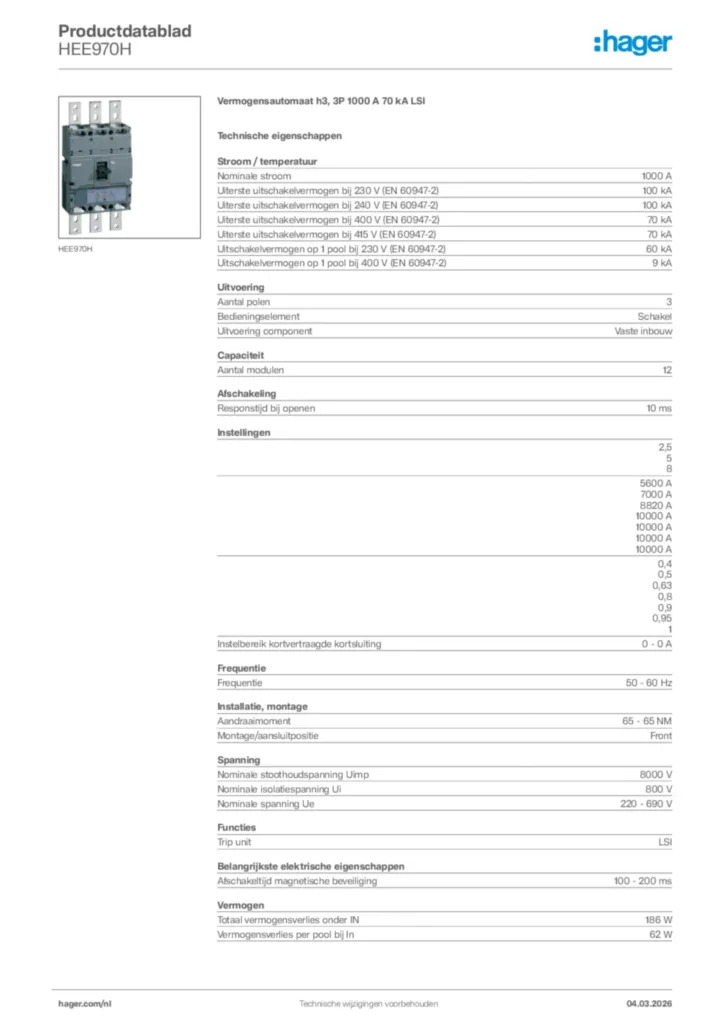

    • Product datasheet

      Afbeelding Hager Productdatablad HEE970H | Hager Nederland

      Hager Productdatablad HEE970H

      Vermogensautomaat h3, 3P 1000 A 70 kA LSI

      PDF

    • Installatiehandleiding

      Afbeelding Installatiehandleiding International 2021-06-16 | Hager Nederland

      Installatiehandleiding International 2021-06-16

      PDF
      7,89 MB

    • Conformiteitsverklaring

      Afbeelding Declaration | Hager Nederland

      Declaration

      Conformiteitsverklaring International 2022-06-23

      PDF
      285,31 kB
    Meer documentatie

    Ontdek onze andere producten in deze productgroep

      5
    • 1
      HNS101DC - Vermogensautomaat h3+, P160 TM 4P4D N0-100% 100 A 40 kA, kooiklemmen
      HNS101DC
      Vermogensautomaat h3+, P160 TM 4P4D N0-100% 100 A 40 kA, kooiklemmen
      Brutoprijs
      € 455,00
      / Stuk *
      € 455,00
      / Stuk *
    • 2
      HNS100DC - Vermogensautomaat h3+, P160 TM 3P3D 100 A 40 kA, kooiklemmen
      HNS100DC
      Vermogensautomaat h3+, P160 TM 3P3D 100 A 40 kA, kooiklemmen
      Brutoprijs
      € 353,00
      / Stuk *
      € 353,00
      / Stuk *
    • 3
      HNS100JC - Vermogensautomaat h3+, P160 LSI 3P3D 100 A 40 kA, kooiklemmen
      HNS100JC
      Vermogensautomaat h3+, P160 LSI 3P3D 100 A 40 kA, kooiklemmen
      Brutoprijs
      € 575,00
      / Stuk *
      € 575,00
      / Stuk *
    • 4
      HNS100NC - Vermogensautomaat h3+, P160 Energy 3P3D 100 A 40 kA, kooiklemmen
      HNS100NC
      Vermogensautomaat h3+, P160 Energy 3P3D 100 A 40 kA, kooiklemmen
      Brutoprijs
      € 1.155,00
      / Stuk *
      € 1.155,00
      / Stuk *
    • 5
      HNS101NC - Vermogensautomaat h3+, P160 Energy 4P4D N0-50-100% 100 A 40 kA, kooiklemmen
      HNS101NC
      Vermogensautomaat h3+, P160 Energy 4P4D N0-50-100% 100 A 40 kA, kooiklemmen
      Brutoprijs
      € 1.500,00
      / Stuk *
      € 1.500,00
      / Stuk *
    *Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
