Magneetschakelaar 3P + 1 NO, 9 A bij AC-3, 24 VAC

EV00910D

  • Power Contac­tors

Magneetschakelaar 3P + 1 NO, 9 A bij AC-3, 24 VAC EV00910D

EAN-nummer
3250612235872
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 55,00
/ Stuk *
€ 55,00
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden
  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • Hulp­con­tact 6 producten beschikbaar
  • Toebe­horen 1 producten beschikbaar
  • RC netont­stoor­filter 1 producten beschikbaar
  • Hulp­con­tact­adapter 1 producten beschikbaar
  • Ther­misch over­be­las­tings­re­lais 12 producten beschikbaar

Maak jouw systeem compleet

  • Hulp­con­tact
  • Toebe­horen
  • RC netont­stoor­filter
  • Hulp­con­tact­adapter
  • Ther­misch over­be­las­tings­re­lais
  • EVA001

    Hulpcontactblok 1NO+1NC voor EV007-10…EV038-10, EVN022…EVN045, EVL014…EVL027

    € 13,90  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA002

    Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL014…EVL027

    € 25,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA005

    Hulpcontactblok 1NO+1NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…

    € 13,80  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA006

    Hulpcontactblok 4NO voor EV007…EV038, EVN022…EVN045, EVL..., EVR…

    € 23,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA007

    Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…

    € 23,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA008

    Hulpcontactblok 4NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…

    € 23,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA101

    Mechanische vergrendeling voor magn.schak. EV007…EV015, EVN022, EVL014…EVL027

    € 14,20  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA204

    RC filter 24 VAC voor magneetschakelaars EV007…EV015, EVN022

    € 14,10  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA801

    Connectorblok motorbeveiligingsschakelaar voor magneetschakelaars EV007…EV015

    € 10,10  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB00016A

    Thermisch overbelastingsrelais 0,1 - 0,16 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB00024A

    Thermisch overbelastingsrelais 0,16 - 0,24 A voor magn.schak. EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB0004A

    Thermisch overbelastingsrelais 0,24 - 0,4 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB0006A

    Thermisch overbelastingsrelais 0,4 - 0,6 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB0016A

    Thermisch overbelastingsrelais 1,0 - 1,6 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB001A

    Thermisch overbelastingsrelais 0,6 - 1,0 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB0024A

    Thermisch overbelastingsrelais 1,6 - 2,4 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB004A

    Thermisch overbelastingsrelais 2,4 - 4,0 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB006A

    Thermisch overbelastingsrelais 4,0 - 6,0 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB010A

    Thermisch overbelastingsrelais 6,0 - 10 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB012A

    Thermisch overbelastingsrelais 9,0 - 12 A voor magneetschakelaars EV007…EV015

    € 76,40  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB016A

    Thermisch overbelastingsrelais 12 - 16 A voor magneetschakelaars EV007…EV015

    € 83,20  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst

Technische eigenschappen

Uitvoe­ring
  • Pool­type
    3P
Span­ning
  • Nomi­nale span­ning Ue
    690 - 690 V
  • Stuurs­pan­ning AC
    24 - 24 V
  • Nomi­nale stoot­houd­span­ning Uimp
    8000 V
  • Nomi­nale span­ning Ue AC voor hulp­con­tact
    600 V
  • Nomi­nale span­ning Ue DC voor hulp­con­tact
    250 V
  • Type voeding van stuur­cir­cuit
    AC
  • Nomi­nale isola­tie­span­ning Ui
    690 V
Stroom / tempe­ra­tuur
  • Nomi­nale stroom Ie onder 110 V DC1 IEC 60947-4
    20 A
  • Nomi­nale stroom Ie onder 220 V DC1 IEC 60947-4
    15 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-4
    22 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-4
    9 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC4 volgens IEC60947-4
    6 A
  • Nomi­nale bedrijfs­stroom bij AC3
    9 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-4
    22 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-4
    9 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC4 volgens IEC60947-4
    6 A
  • Nomi­nale stroom Ie voor hulp­con­tact bij 110 VAC AC15
    10 A
  • Nomi­nale stroom Ie voor hulp­con­tact bij 24 VAC AC15
    10 A
  • Nomi­nale stroom Ie voor hulp­con­tact bij 24 V DC13
    1 A
  • Nomi­nale stroom Ie voor hulp­con­tact bij 250 V DC13
    1 A
Afme­tingen
  • Afstri­plengte voor hoofd­stroomaansluiting
    10 mm
  • Diepte
    117 mm
Frequentie
  • Frequentie
    50 - 60 Hz
Vermogen
  • Vermo­gens­ver­lies bij nomi­nale stroom In
    2 W
  • Vermo­gens­ver­lies per spoel
    1,40 W
  • Bedrijfs­ver­mogen 3P bij 220-230 VAC AC1 volgens IEC 60947-4
    8 kW
  • Bedrijfs­ver­mogen 3P bij 220-230 VAC AC4 volgens IEC 60947-4
    1,50 kW
  • Bedrijfs­ver­mogen 3P bij 380-400 VAC AC1 volgens IEC60947-4
    14 kW
  • Bedrijfs­ver­mogen 3P bij 220-230 VAC AC3 volgens IEC 60947-4
    2,50 kW
  • Bedrijfs­ver­mogen 3P bij 380-400 VAC AC4 volgens IEC60947-4
    2,50 kW
Installatie, montage
  • Aandraai­mo­ment bestu­rings- en hulp­con­tact
    1,20 - 1,20 NM
  • Aandraai­mo­ment hoofd­stroomaansluiting
    1,20 - 1,20 NM
Aansluitmogelijk­heden
  • Aansluit­wijze
    Schroefaansluiting
  • Aansluit­wijze rege­ling en hulp­con­tact
    Schroefaansluiting
Aansluiting
  • Soort contact
    3 maak +1 hulp. S
  • Stri­plengte van bestu­rings- en hulp­aan­sluit­kabel
    10 mm
Samen­stel­ling
  • Aantal hulp­con­tacten als maak­con­tact
    1
  • Aantal hulp­con­tacten als verbreek­con­tact
    0
  • Aantal maak­con­tacten
    3
  • Aantal verbreek­con­tacten
    0
Veilig­heid
  • IP-be­scher­mings­klasse (Ingress Protec­tion)
    IP20
Gebruiks­voor­waarden
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 60 °C
  • Graad van vervui­ling IEC 664
    3
  • Opslag-/­trans­port-­tem­pe­ra­tuur
    -40 - 80 °C

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
REACH conform Ja

Certificeringen en documenten

PEP-document International 2020-09-23
PDF
352,93 kB
REACH declaration EV00910D (english)
PDF
103,10 kB
RoHS declaration EV00910D (english)
PDF
103,59 kB

Downloads

  • Afbeelding

    Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

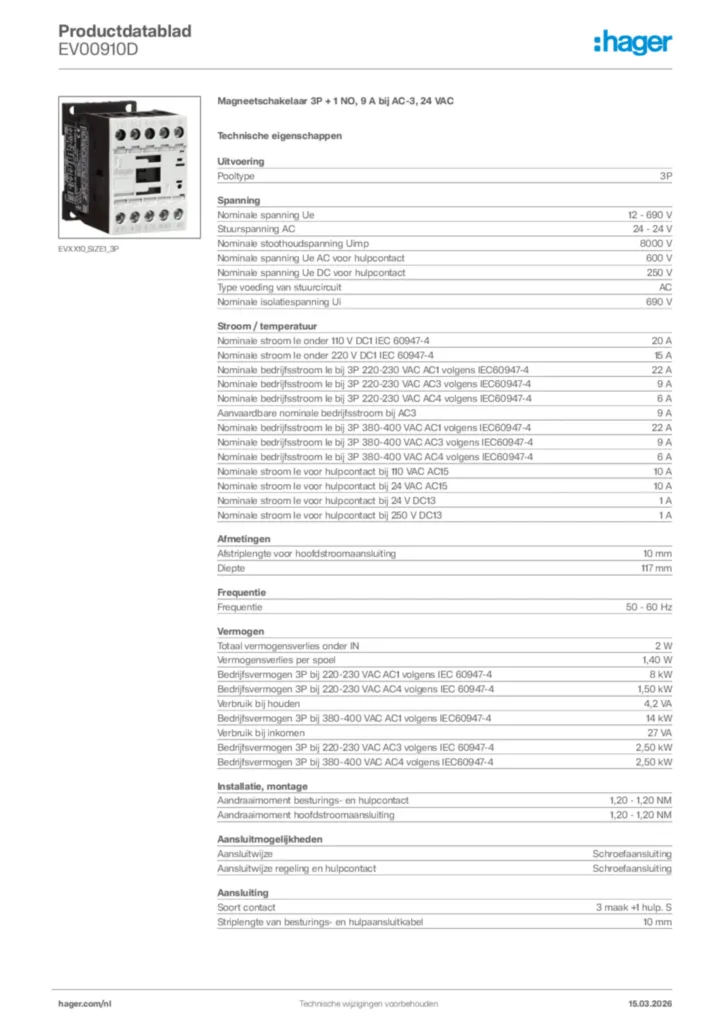

    Afbeelding EV00910D | Hager Nederland

    Afbeelding EV00910D

  • Handleiding

    Afbeelding Handleiding en-GB 2025-04-10 | Hager Nederland

    Handleiding en-GB 2025-04-10

    PDF
    4,12 MB
  • Conformiteitsverklaring

    Afbeelding Declaration Of Conformity | Hager Nederland

    Declaration Of Conformity

    Conformiteitsverklaring en-GB 2023-12-12

    PDF
    421,30 kB
    Afbeelding Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Nederland

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Conformiteitsverklaring International 2021-03-01

    PDF
    60,48 kB
