Aardlekschakelaar 4-polig 100 A 300 mA klasse A, selectief CP484G
EAN-nummer
3250611764618
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Vervolgproducten:
Maak jouw systeem compleet
Optionele accessoires
-
Vergrendelingfuncties 1 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Hulpcontactblok 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Pooltype4P
Stroom / temperatuur
-
Nominale stroom100 A
-
Nominale aardlekstroom Idn300 mA
-
Inschakel- en uitschakelvermogen ldm1,50 kA
-
Nominale voorwaardelijke kortsluitstroom Inc volgens EN61008-16 kA
-
Nominale stroom -25°C100 A
-
Nominale stroom bij -20 °C100 A
-
Nominale stroom -15°C100 A
-
Nominale stroom -10°C100 A
-
Nominale stroom -5°C100 A
-
Nominale stroom bij 0 °C100 A
-
Nominale stroom 5°C100 A
-
Nominale stroom 10°C100 A
-
Nominale stroom 15°C100 A
-
Nominale stroom bij 20 °C100 A
-
Nominale stroom 25°C100 A
-
Nominale stroom 30°C100 A
-
Nominale stroom 35°C100 A
-
Nominale stroom bij 40 °C100 A
Installatie, montage
-
Aandraaimoment aansluitklem boven3,30 - 3,30 NM
-
Aandraaimoment aansluitklem onder3,30 - 3,30 NM
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment3,30 - 3,30 NM
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning440 V
Frequentie
-
Frequentie50 - 50 Hz
Capaciteit
-
Aantal modulen4
Veiligheid
-
Type aardlekbeveiligingA SEL
-
IP-beschermingsklasse (Ingress Protection)IP20
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 50 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 35 mm²
Vermogen
-
Totaal vermogensverlies onder IN30,20 W
Gebruiksvoorwaarden
-
Max. hoogte2000 m
Levensduur
-
Elektrische levensduur in aantal cycli2000
-
Maximale aantal mechanische schakelingen4000
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte86 mm
-
Breedte70 mm
-
Diepte70 mm
Downloads
-
Product datasheet

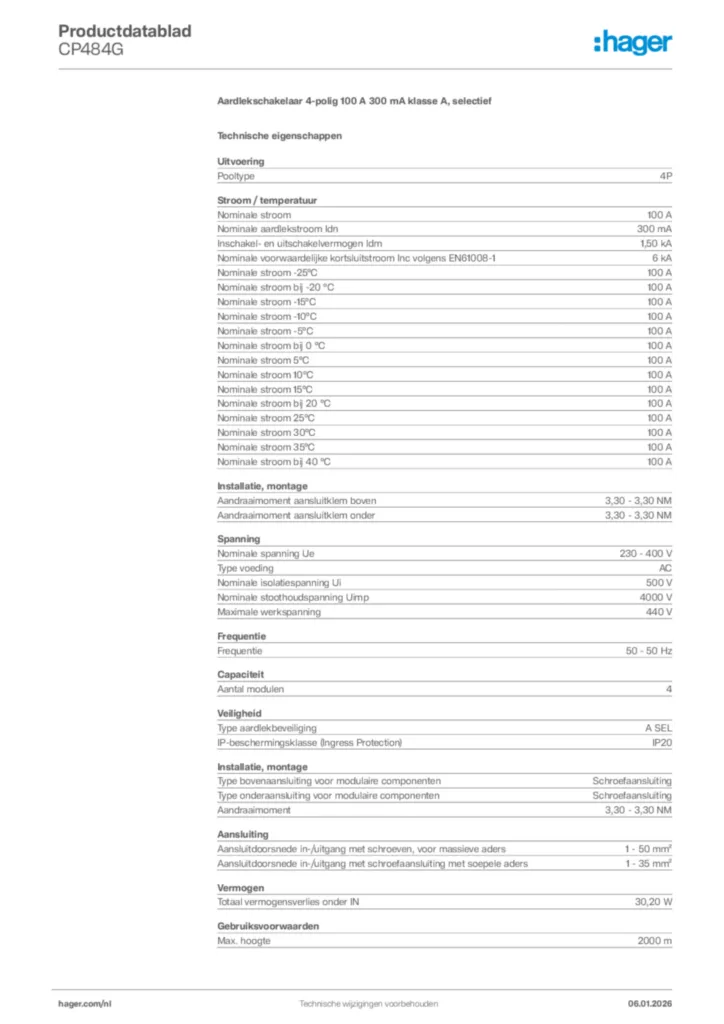

Hager Productdatablad CP484G
