Aardlekschakelaar 4-polig 100 A 300 mA klasse A CF484G
EAN-nummer
3250611664093
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Dit product is niet meer leverbaar, maar de technische informatie is nog wel te raadplegen.
Vervangend product: CFA684G
Voor meer informatie kun je contact met ons opnemen via : 0736428584 of support@hager.nl
Vervangend product: CFA684G
Voor meer informatie kun je contact met ons opnemen via : 0736428584 of support@hager.nl
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontactblok 1 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Pooltype4P
Stroom / temperatuur
-
Nominale stroom100 A
-
Nominale aardlekstroom Idn300 mA
-
Inschakel- en uitschakelvermogen ldm1,50 kA
-
Nominale voorwaardelijke kortsluitstroom Inc volgens EN 61008-16 kA
-
Nominale stroom -25°C100 A
-
Nominale stroom bij -20 °C100 A
-
Nominale stroom -15°C100 A
-
Nominale stroom -10°C100 A
-
Nominale stroom -5°C100 A
-
Nominale stroom bij 0 °C100 A
-
Nominale stroom 5°C100 A
-
Nominale stroom 10°C100 A
-
Nominale stroom 15°C100 A
-
Nominale stroom bij 20°C100 A
-
Nominale stroom 25°C100 A
-
Nominale stroom 30°C100 A
-
Nominale stroom 35°C100 A
-
Nominale stroom bij 40°C100 A
Belangrijkste elektrische eigenschappen
-
Aandraaimoment aansluitklem boven3,30 - 3,30 NM
-
Aandraaimoment aansluitklem onder3,30 - 3,30 NM
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning440 V
Frequentie
-
Frequentie50 - 50 Hz
Capaciteit
-
Aantal modulen4
Veiligheid
-
Type aardlekbeveiligingA
-
IP-beschermingsklasse (Ingress Protection)IP20
Installatie, montage
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment3,30 - 3,30 NM
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 50 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 35 mm²
Vermogen
-
Vermogensverlies bij nominale stroom In30,20 W
Gebruiksvoorwaarden
-
Max. hoogte2000 m
Levensduur
-
Elektrische levensduur in aantal cycli2000
-
Maximale aantal mechanische schakelingen4000
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte86 mm
-
Breedte70 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

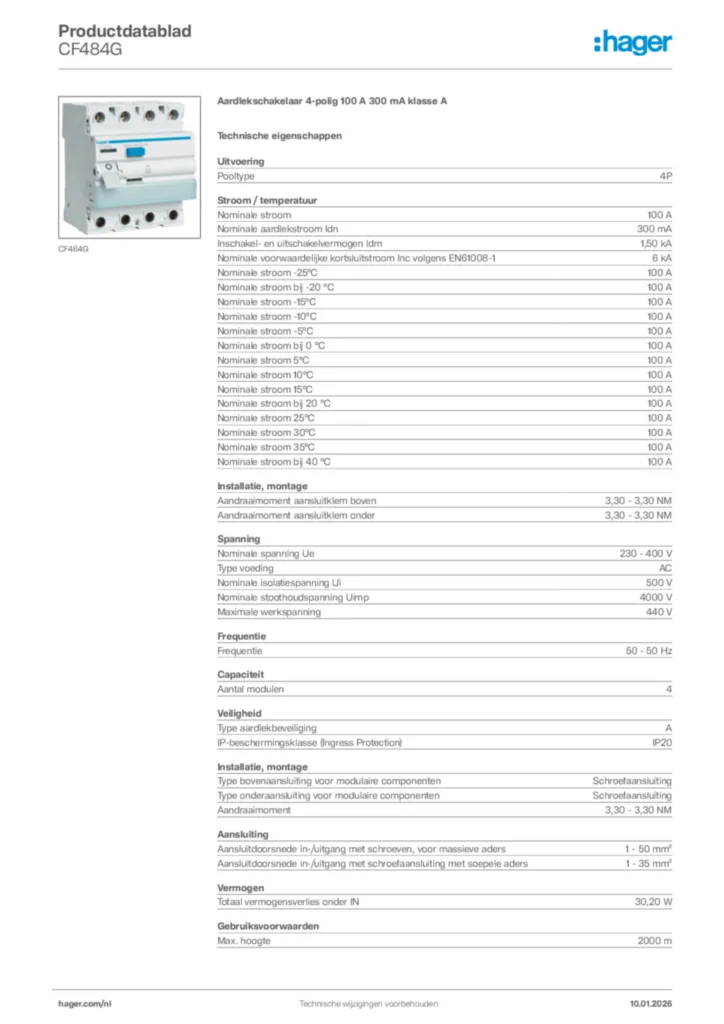

Afbeelding CF484G
-
