CD484G - Aardlekschakelaar 4-polig 100 A 30 mA klasse A
Vervallen
CD484G - Aardlekschakelaar 4-polig 100 A 30 mA klasse A

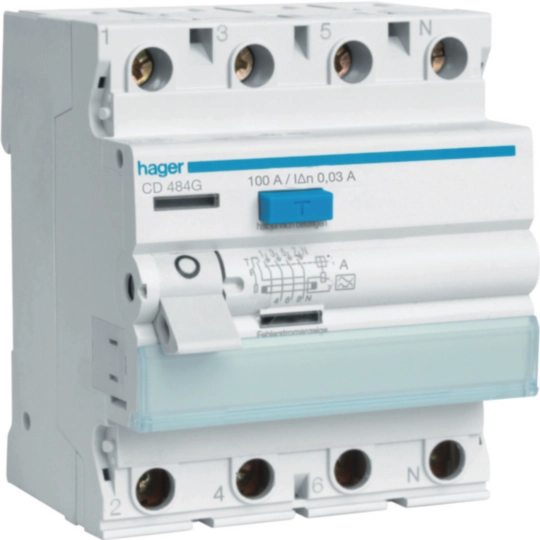

Aardlekschakelaar 4-polig 100 A 30 mA klasse A CD484G

EAN-nummer
3250611644156
Verpakking
1 Stuk

Dit product is niet meer leverbaar. Voor meer informatie kun je contact met ons opnemen via: 0736428584 of support@hager.nl


Maak jouw systeem compleet

Optionele accessoires

  • Hulp­con­tact­blok 1 producten beschikbaar
  • Shunt afschakeling 2 producten beschikbaar
  • Nulspan­nings­spoel 2 producten beschikbaar
  • Auto­ma­tisch herinschakel­bare afstands­be­die­ning 2 producten beschikbaar
  • Vergren­de­ling­func­ties 1 producten beschikbaar
  • Bekijk meer 1 andere producten beschikbaar

Technische eigenschappen

Uitvoe­ring
  • Pool­type
    4P
Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    100 A
  • Nomi­nale aard­lek­stroom Idn
    30 mA
  • Inschakel- en uitschakel­ver­mogen ldm
    1,50 kA
  • Nomi­nale voor­waar­de­lijke kort­sluit­stroom Inc volgens EN61008-1
    6 kA
  • Nomi­nale stroom -25°C
    100 A
  • Nomi­nale stroom -20°C
    100 A
  • Nomi­nale stroom -15°C
    100 A
  • Nomi­nale stroom -10°C
    100 A
  • Nomi­nale stroom -5°C
    100 A
  • Nomi­nale stroom 0°C
    100 A
  • Nomi­nale stroom 5°C
    100 A
  • Nomi­nale stroom 10°C
    100 A
  • Nomi­nale stroom 15°C
    100 A
  • Nomi­nale stroom 20°C
    100 A
  • Nomi­nale stroom 25°C
    100 A
  • Nomi­nale stroom 30°C
    100 A
  • Nomi­nale stroom 35°C
    100 A
  • Nomi­nale stroom 40°C
    100 A
Belang­rijkste elektrische eigen­schappen
  • Aandraai­mo­ment aansluit­klem boven
    3,30 - 3,30 NM
  • Aandraai­mo­ment aansluit­klem onder
    3,30 - 3,30 NM
Span­ning
  • Nomi­nale span­ning Ue
    230 - 400 V
  • Type voeding
    AC
  • Nomi­nale isola­tie­span­ning Ui
    500 V
  • Nomi­nale stoot­houd­span­ning Uimp
    4000 V
  • Maximale werk­span­ning
    440 V
Frequentie
  • Frequentie
    50 - 50 Hz
Capa­ci­teit
  • Aantal modulen
    4
Veilig­heid
  • Type aard­lek­be­vei­li­ging
    A
  • Bescher­mings­graad IP
    IP20
Installatie, montage
  • Type bovenaansluiting voor modulaire componenten
    Schroefaansluiting
  • Type onderaansluiting voor modulaire componenten
    Schroefaansluiting
  • Aandraai­mo­ment
    3,30 - 3,30 NM
Aansluiting
  • Aansluit­door­snede in-/­uit­gang met schroe­ven, voor massieve aders
    1 - 50 mm²
  • Aansluit­door­snede in-/­uit­gang met schroefaansluiting met soepele aders
    1 - 35 mm²
Vermogen
  • Vermo­gens­ver­lies bij nomi­nale stroom In
    30,20 W
Gebruiks­voor­waarden
  • Hoogte
    2000 m
Levens­duur
  • Elektrische levens­duur in aantal cycli
    2000
  • Maximale aantal mecha­ni­sche schakelingen
    4000
Aansluitmogelijk­heden
  • Type connec­tor/steker
    Schroefaansluiting
  • Uitlij­ning bovenaansluiting voor modulaire componenten
    Gelijke hoogte
  • Uitlij­ning onderaansluiting voor modulaire componenten
    Gelijke hoogte
Afme­tingen
  • Hoogte
    86 mm
  • Breedte
    70 mm
