EAN-nummer

3250611034865

Verpakking

1 Stuk

AFDD met Aardlekautomaat 1P+N 6kA C-25A 30mA A 3M ARF975D

Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid

Bijpassende producten
Technische eigenschappen
Downloads

Technische eigenschappen

Maak jouw systeem compleet

Toebehoren 1 producten beschikbaar
Nulspanningsspoel 1 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Kamrail 3 producten beschikbaar

Technische eigenschappen

Nominale stroom IN

25 A
Nominale stroom bij -25 °C

32,08 A
Nominale stroom bij -20 °C

31,44 A
Nominale stroom bij -15 °C

30,79 A
Nominale stroom bij -10 °C

30,15 A
Nominale stroom bij -5 °C

29,51 A
Nominale stroom bij 0 °C

28,86 A
Nominale stroom bij 5 °C

28,22 A
Nominale stroom bij 10 °C

27,58 A
Nominale stroom bij 15 °C

26,93 A
Nominale stroom bij 20 °C

26,29 A
Nominale stroom bij 25 °C

25,64 A
Nominale stroom bij 30 °C

25 A
Nominale stroom bij 35 °C

24,5 A
Nominale stroom bij 40 °C

23,99 A
Nominale stroom bij 45 °C

23,49 A
Nominale stroom bij 50 °C

22,98 A
Nominale stroom bij 55 °C

22,48 A
Nominale stroom bij 60 °C

21,97 A
Nominale stroom bij 65 °C

21,47 A
Nominale stroom bij 70 °C

20,96 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 61009-1

6 kA
Inschakel- en uitschakelvermogen ldm

6 kA
Nominale aardlekstroom Idn

30 mA

Afschakelkarakteristiek

C
Pooltype

1P+N

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment aansluitklem boven

2 - 2 NM
Aandraaimoment aansluitklem onder

2 - 2 NM
Aandraaimoment

2,10 - 2,10 NM
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Nominale spanning Ue

230 - 230 V

Type aardlekbeveiliging

A

Vermogensverlies bij IN

7,95 W

Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Maximale aantal mechanische schakelingen

4000
Elektrische levensduur in aantal cycli

2000

Aantal modulen

3

Hoogte

83 mm
Breedte

53,20 mm
Diepte

70 mm

Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders

1 - 25 mm²

Frequentie

50 - 50 Hz

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

Afbeelding ARF975D

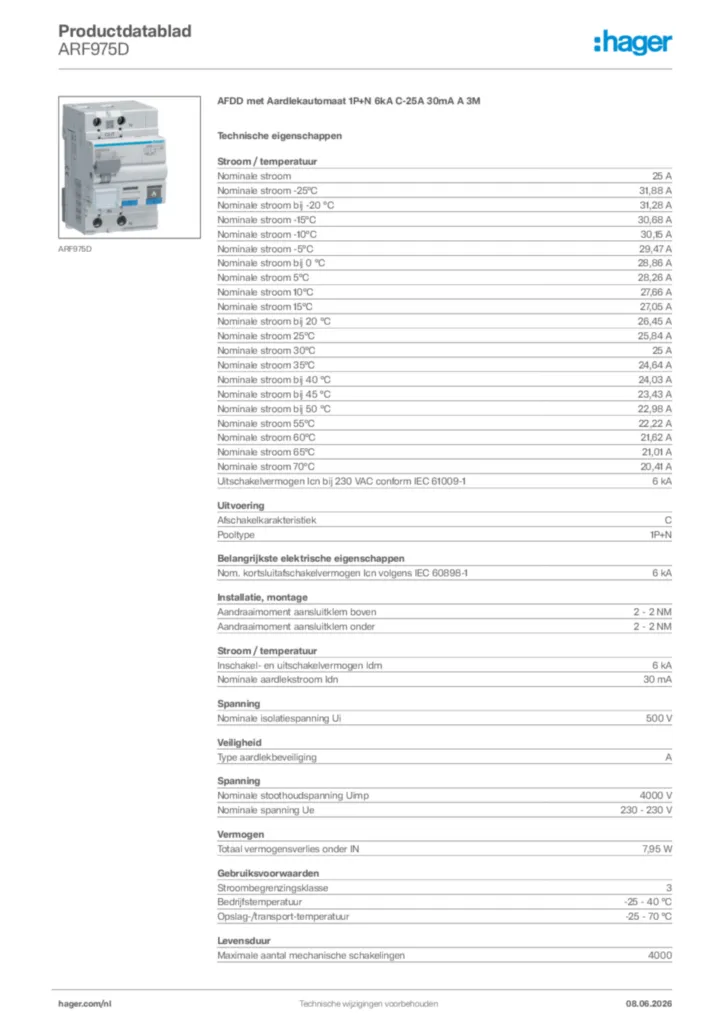

Productinformatieblad
