Aardlekautomaten HACO (RCBO)

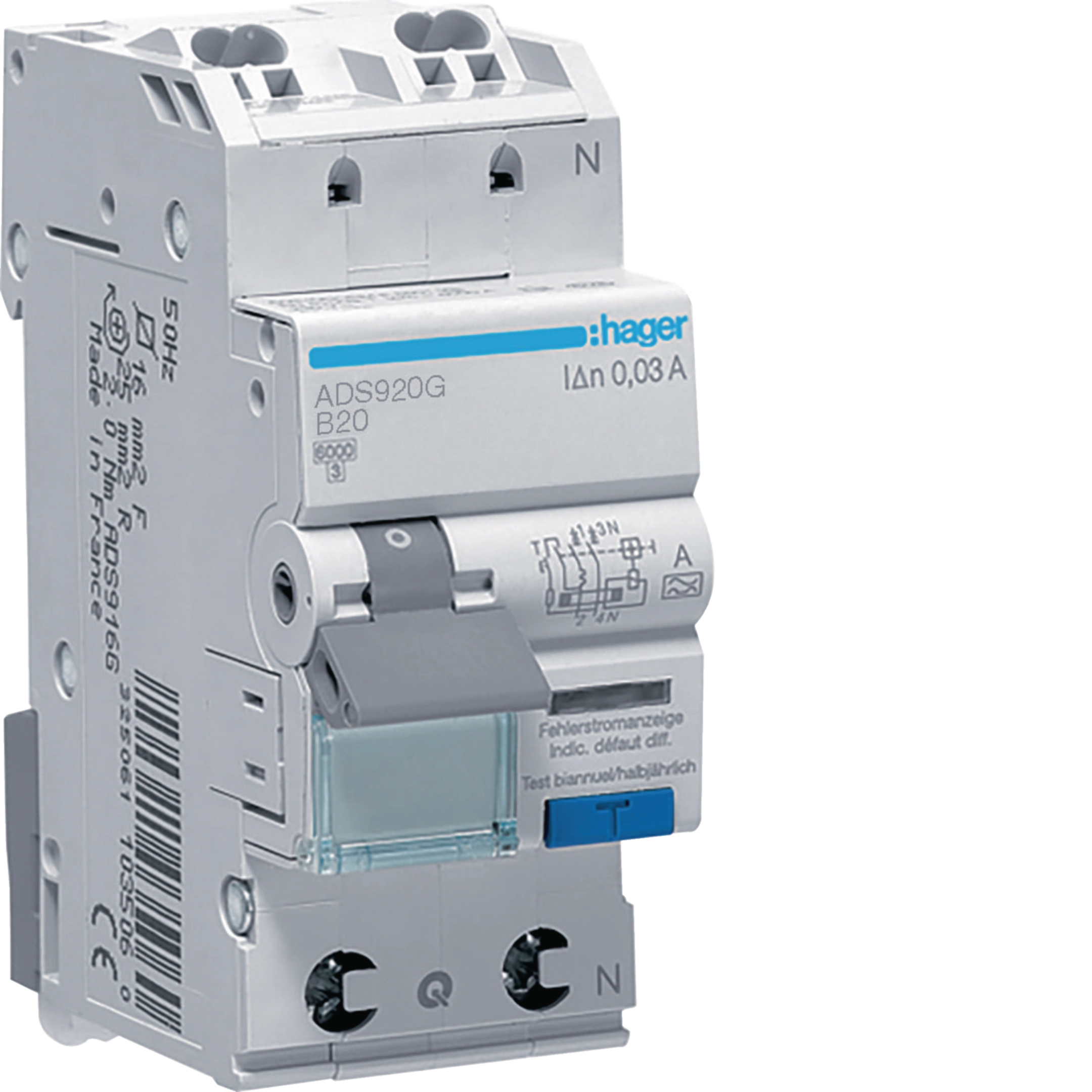

Aardlekautomaat 1-p+N 20 A B-kar. 6 kA, 30 mA klasse A-G, quickconnect ADS920G

Name: ADS920G
Brand: Hager
SKU: ADS920G
Price: 199 EUR

EAN-nummer

3250611035077

Verpakking

1 Stuk

Artikelgroep

D40

Brutoprijs

€ 199,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Kamrail 6 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Toebehoren kamrails 2 producten beschikbaar
Afschermkap 1 producten beschikbaar

Technische eigenschappen

Pooltype

1P+N
Positie N-aansluiting

Rechts

Nominale stroom

20 A
Nominale aardlekstroom Idn

30 mA
Nominale stroom -25°C

22,70 A
Nominale stroom bij -20 °C

22,50 A
Nominale stroom -15°C

22,20 A
Nominale stroom -10°C

22 A
Nominale stroom -5°C

21,80 A
Nominale stroom bij 0 °C

21,50 A
Nominale stroom 5°C

21,30 A
Nominale stroom 10°C

21 A
Nominale stroom 15°C

20,80 A
Nominale stroom bij 20 °C

20,50 A
Nominale stroom 25°C

20,30 A
Nominale stroom 30°C

20 A
Nominale stroom 35°C

19,80 A
Nominale stroom bij 40 °C

19,60 A
Nominale stroom bij 50 °C

19,20 A
Nominale stroom 55°C

19 A
Nominale stroom 60°C

18,80 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A

Type aardlekbeveiliging

A G
IP-beschermingsklasse (Ingress Protection)

IP20

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

253 V
Nominale spanning Ue

230 - 230 V
Overspanningscategorie volgens IEC 60947-1

3

‌Totaal vermogensverlies onder IN

6,60 W

Frequentie

50 - 50 Hz

Max. hoogte

2000 m
Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

4000

Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1,5 - 4,0 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1,5 - 4,0 mm²

Aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

quickconnect
Type onderaansluiting voor modulaire componenten

biconnect, quickbusbar

Aantal modulen

2

Hoogte

93 mm
Breedte

35 mm
Diepte

68 mm

Geschikt voor DIN-rail

Ja

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
