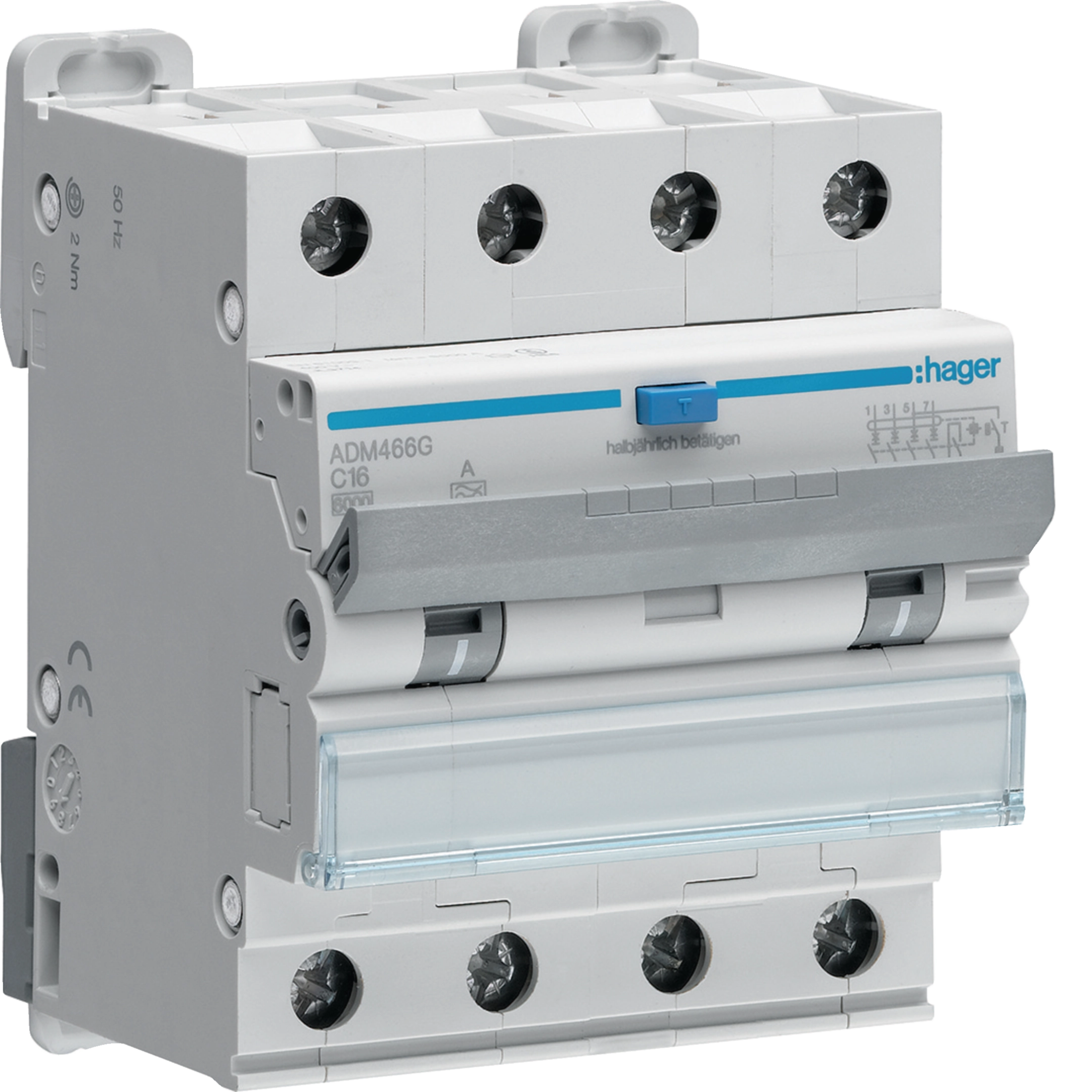

Aardlekautomaat 4-polig 16 A C-karakteristiek 6 kA, 30 mA klasse A ADM466G
EAN-nummer
3250611028680
Verpakking
1 Stuk
Artikelgroep
D40
Brutoprijs
€ 270,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Bekijk meer 5 andere producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,65 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk*
-
KB463AKamrail stift 4-polig voor 3 automaten 4-polig, 63 A
€ 34,60 / Stuk* -
KDN463AKamrail vork 4-polig 10 mm² 12 modulen
€ 33,30 / Stuk* -
KDN463BKamrail vork 4-polig 10 mm² 57 modulen
€ 125,00 / Stuk* -
KDN480AKamrail vork 4-polig 16 mm² 12 modulen
€ 37,60 / Stuk* -
KDN480BKamrail vork 4-polig 16 mm² 56 modulen
€ 138,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom16 A
-
Nominale aardlekstroom Idn30 mA
-
Uitschakelvermogen Icn bij 400 VAC conform IEC 60898-16 kA
-
Nominale stroom -25°C19,40 A
-
Nominale stroom bij -20 °C19,10 A
-
Nominale stroom -15°C18,90 A
-
Nominale stroom -10°C18,60 A
-
Nominale stroom -5°C18,30 A
-
Nominale stroom bij 0 °C18 A
-
Nominale stroom 5°C17,60 A
-
Nominale stroom 10°C17,30 A
-
Nominale stroom 15°C17 A
-
Nominale stroom bij 20°C16,70 A
-
Nominale stroom 25°C16,30 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,60 A
-
Nominale stroom bij 40°C15,20 A
-
Nominale stroom bij 45°C14,90 A
-
Nominale stroom bij 50°C14,40 A
-
Nominale stroom 55°C14 A
-
Nominale stroom 60°C13,60 A
Uitvoering
-
AfschakelkarakteristiekC
-
Positie N-aansluitingLinks, Rechts
-
Pooltype4P
-
Aantal beveiligde polen4
Capaciteit
-
Aantal modulen4
Veiligheid
-
Type aardlekbeveiligingA
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Type voedingAC
-
Nominale spanning Ue230 - 400 V
-
Nominale isolatiespanning Ui500 V
-
Diëlectrische constante2 kV
-
Nominale stoothoudspanning Uimp4000 V
-
Overspanningscategorie volgens IEC 60947-13
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2 - 2 NM
-
Aandraaimoment aansluitklem onder2 - 2 NM
-
Aandraaimoment2 - 2 NM
-
360° montagepositie mogelijkJa
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenbiconnect
Frequentie
-
Frequentie50 - 50 Hz
Aansluiting
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 25 mm²
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 40 °C
Afmetingen
-
Hoogte84 mm
-
Breedte71 mm
-
Diepte70 mm
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Vermogen
-
Vermogensverlies bij nominale stroom In10,90 W
