Norma
CEI 64-8

Colonna montante dell’impianto

(a valle del conta­tore) e inter­rut­tore gene­rale:

Dimen­sio­nati per una potenza impe­gnata di almeno 6 kW.

Sezione del montante: non infe­riore 6 mm².

Quadro di Unità Abita­tiva (QUA)

Ogni unità abita­tiva deve essere dotata di uno o più quadri di distri­bu­zione e di un inter­rut­tore gene­rale (auto­ma­tico o di manovra), facil­mente acces­si­bile all’utente.

L’inter­rut­tore, nel caso non sia auto­ma­tico, deve essere protetto adegua­ta­mente contro le sovra­cor­renti. L’inter­rut­tore gene­rale, qualora sia diffe­ren­ziale, deve essere selet­tivo (selet­ti­vità totale in caso di correnti diffe­ren­ziali) nei confronti degli inter­rut­tori diffe­ren­ziali a valle o dotato di ARD (dispo­si­tivo di richiu­sura auto­ma­tica).

Al fine di garan­tire una suffi­ciente conti­nuità di servizio, la prote­zione diffe­ren­ziale deve essere suddi­visa su almeno 2 circuiti indi­pen­denti. Si racco­manda l’impiego di inter­rut­tori diffe­ren­ziali di tipo F, per la prote­zione dei circuiti che alimen­tano lava­trici e/o condi­zio­na­tori fissi.

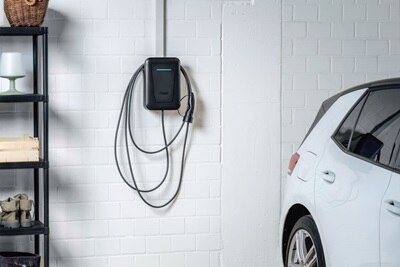

Punti della rica­rica per veicoli elet­trici

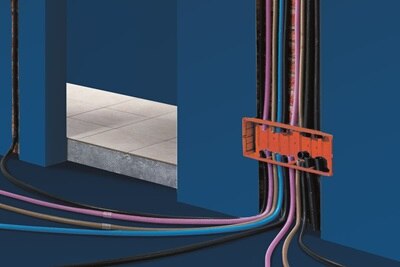

È consi­glia­bile predi­sporre la cana­liz­za­zione che colleghi il quadro dell’unità abita­tiva o il quadro alla base del montante, all’even­tuale area indi­vi­duale desti­nata al parcheggio degli auto­vei­coli in modo da consen­tire la rica­rica di veicoli elet­trici.

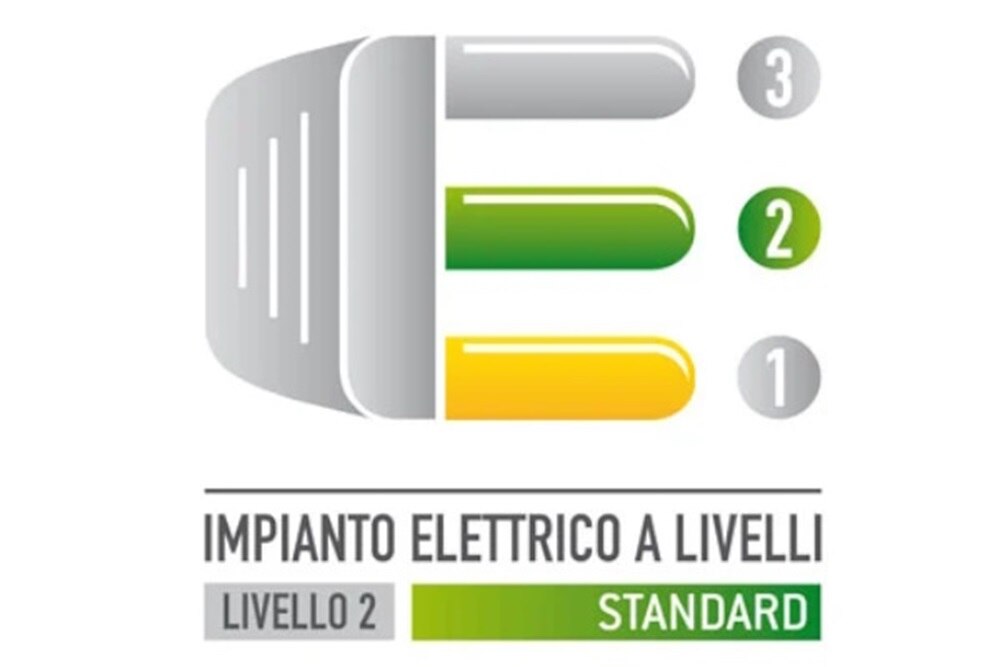

Impianti di livello 1

In caso sia neces­sario dotare l'edificio di un'infra­strut­tura fisica multi­ser­vizio passiva, come previsto dal Testo Unico sull'Edilizia (DPR 380/01, art. 135-bis), non basta più instal­lare la clas­sica scatola termi­nale ottica di appar­ta­mento (STOA). È ora richiesto l'impiego del quadro di distri­bu­zione dei segnali di appar­ta­mento (QDSA);

Numero circuiti: A  ≤ 50 m²: 3
                           75 < A ≤  125 m²: 5
                           A > 125 m²: 6

Impianti di livello 2

Numero circuiti: A  ≤ 50 m²: 3
                           75 < A ≤  125 m²: 5
                           A > 125 m²: 6

Funzioni per la sicu­rezza non elet­trica, comfort, effi­cienza ener­ge­tica: almeno due funzioni domo­tiche (non neces­sa­ria­mente inte­grate).

Impianti di livello 3

Numero circuiti: 50 < A ≤  75 m²: 3
                           A > 125 m²: 7

Per unità immo­bi­liari con super­ficie maggiore a 50m² e fino a 100m², il numero di “prese tele­fono, e/o dati, e/o ottiche” è 2.

SPD sempre neces­sari contro le sovra­ten­sioni.

Funzioni per la sicu­rezza non elet­trica, comfort, effi­cienza ener­ge­tica: almeno quattro funzioni domo­tiche inte­grate e inte­ro­pe­ra­bili.
