Mise à niveau :
comm­un­i­ca­tion avec une techn­o­logie
enfi­chable bien pensée

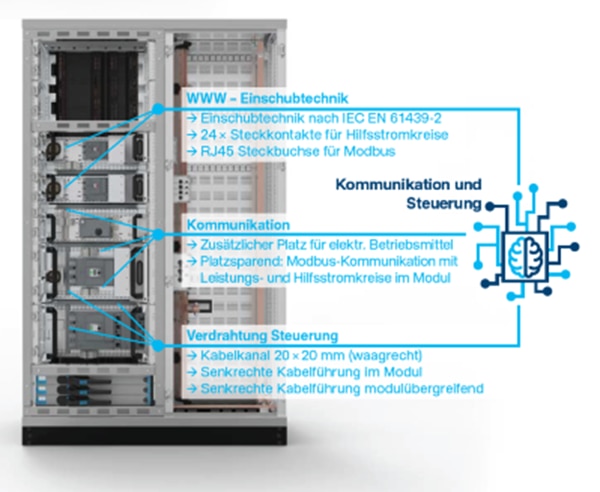

L’armoire Combiway couronnée de succès a été soumise à d’autres mises à niveau qui la rendent encore plus flexible et plus comm­un­i­ca­tive – avec Combiway, vous êtes prêt à répondre à toutes les exigences, des petits aux grands projets terti­a­ires avec des exigences pour une disponi­bi­lité maximale.

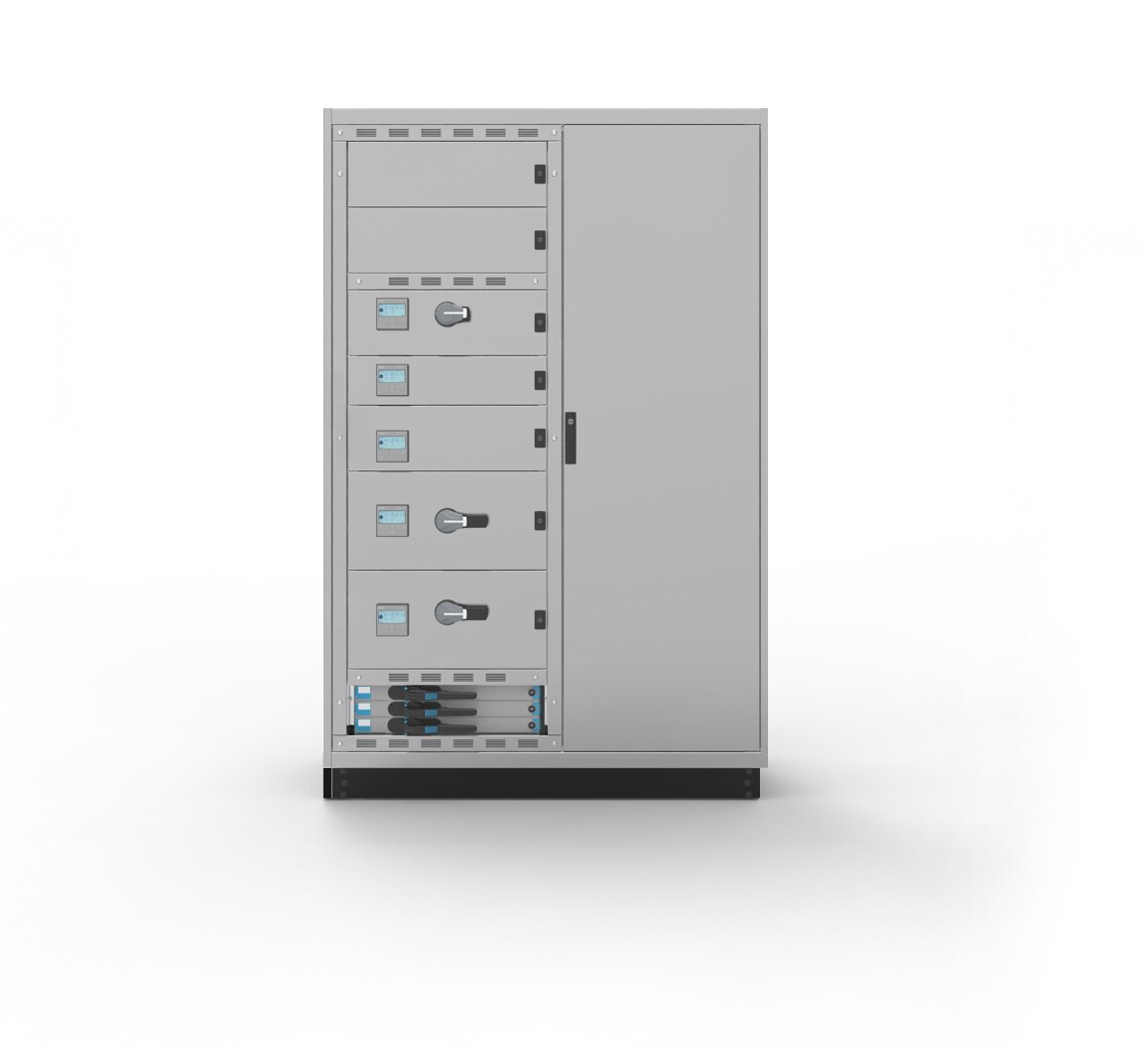

DE_Flexible Dimensionen-ohne Text und Linien 1

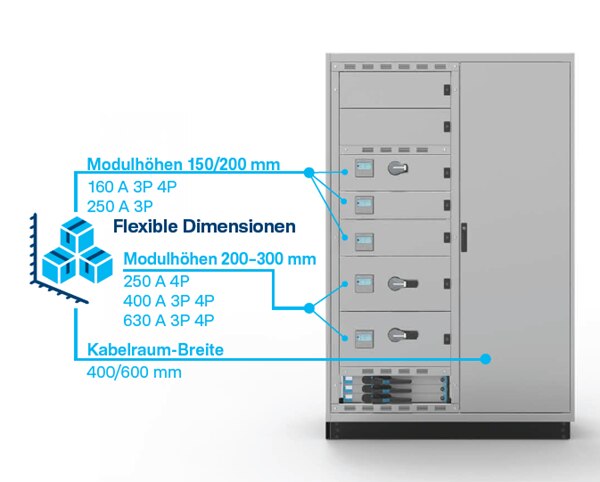

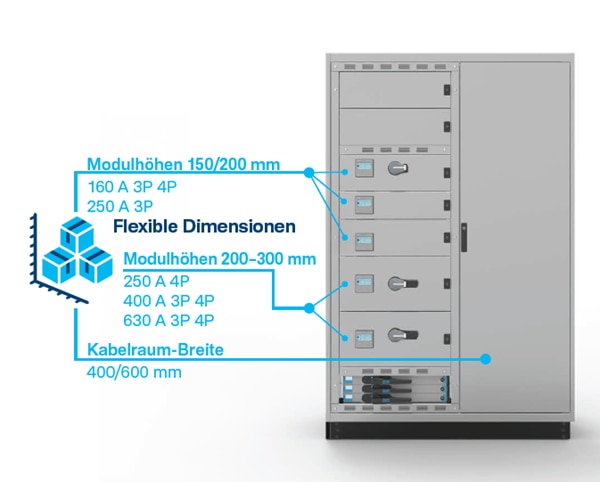

La notion de flexi­bi­lité se réfère aux tailles des supports de modules qui offrent une plus grande surface de montage pour un encom­brement plus grand afin d’installer des équi­pements élec­triques supplé­mentaires et qui perm­ettent une installa­tion plus simple de circuits auxi­lia­ires ou de circuits de puiss­ance.

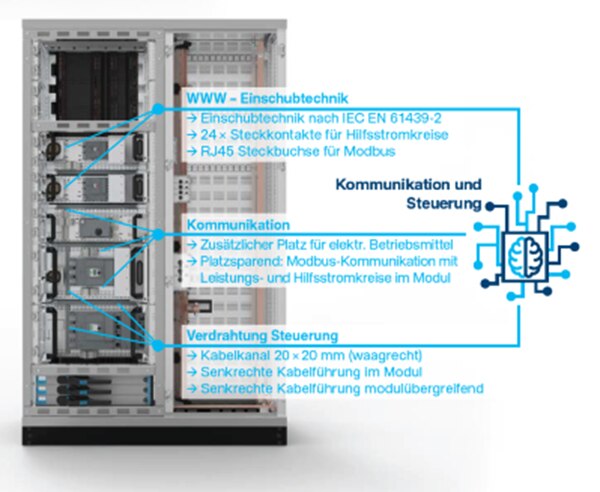

Komm­un­ik­a­t­i­onsfähig bedeutet, dass die Modul­träger aller Baugrössen jetzt auch mit stec­kb­aren Hilfss­tromk­reisen ausgerü­stet werden können. Dies ermö­g­licht auch die Einsc­hubt­e­chnik (WWW), um die Anforder­ungen nach IEC EN 61439-2 zu erfüllen. Eine durch­dachte Gesamtlösung für den Ausbau und die stei­genden Anforder­ungen – umge­setzt in bewährter Hager Qualität. Einfach und sicher.

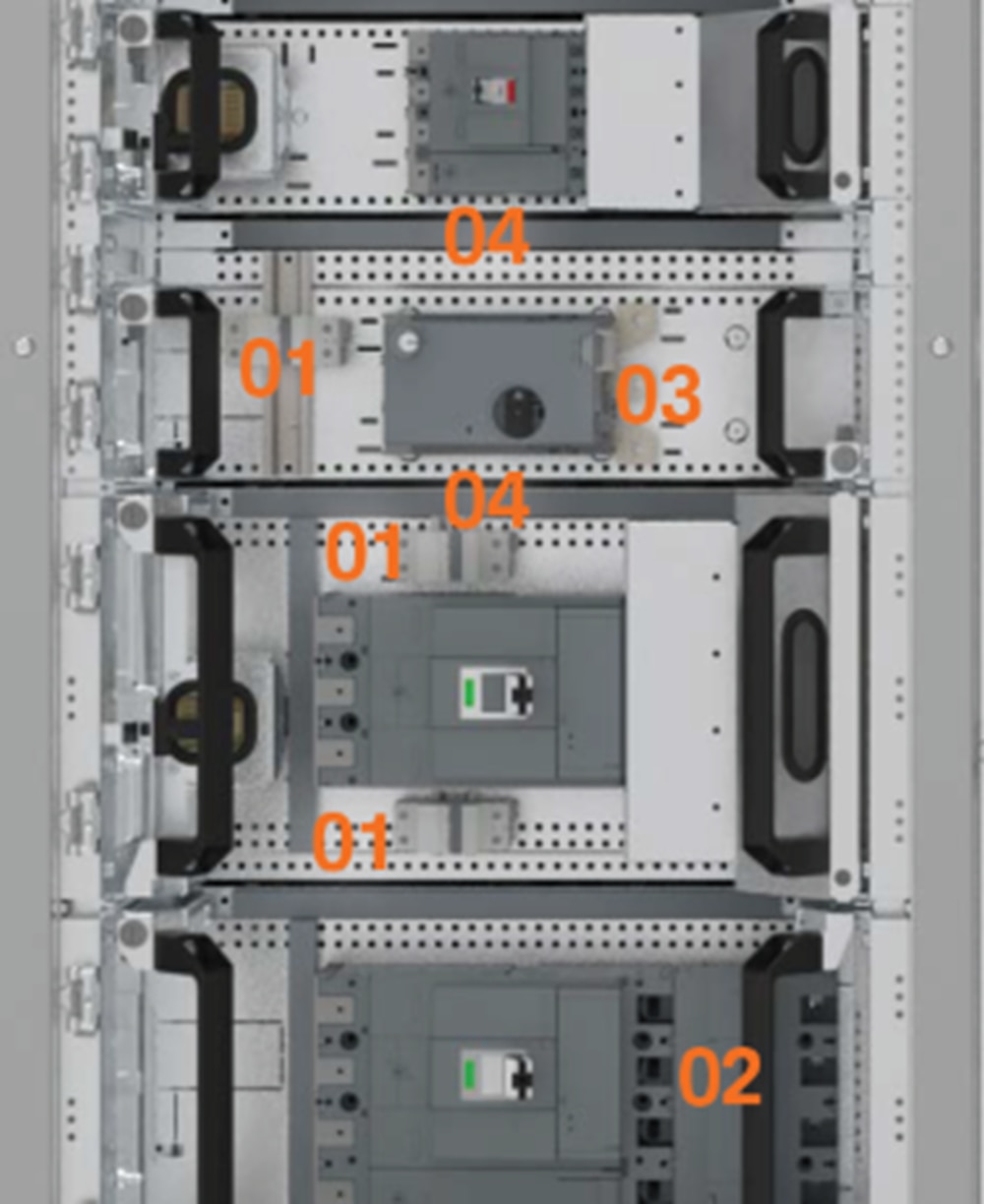

Avan­tages des supports de modules U-CW vers­ions élar­gies

01 – Module COM h3+ – Disjonc­teurs auto­m­a­tiques, relais, etc.

02 – Mesure par tran­sf­or­ma­teur d’intensité – Bloc RCD h3+
03 – Connex­ions de câbles h3+ avec épanoui­sseur
04 – Empla­cement prévu pour un canal à câbles (20 × 20 mm)

Avan­tages du système de modules débroch­ables

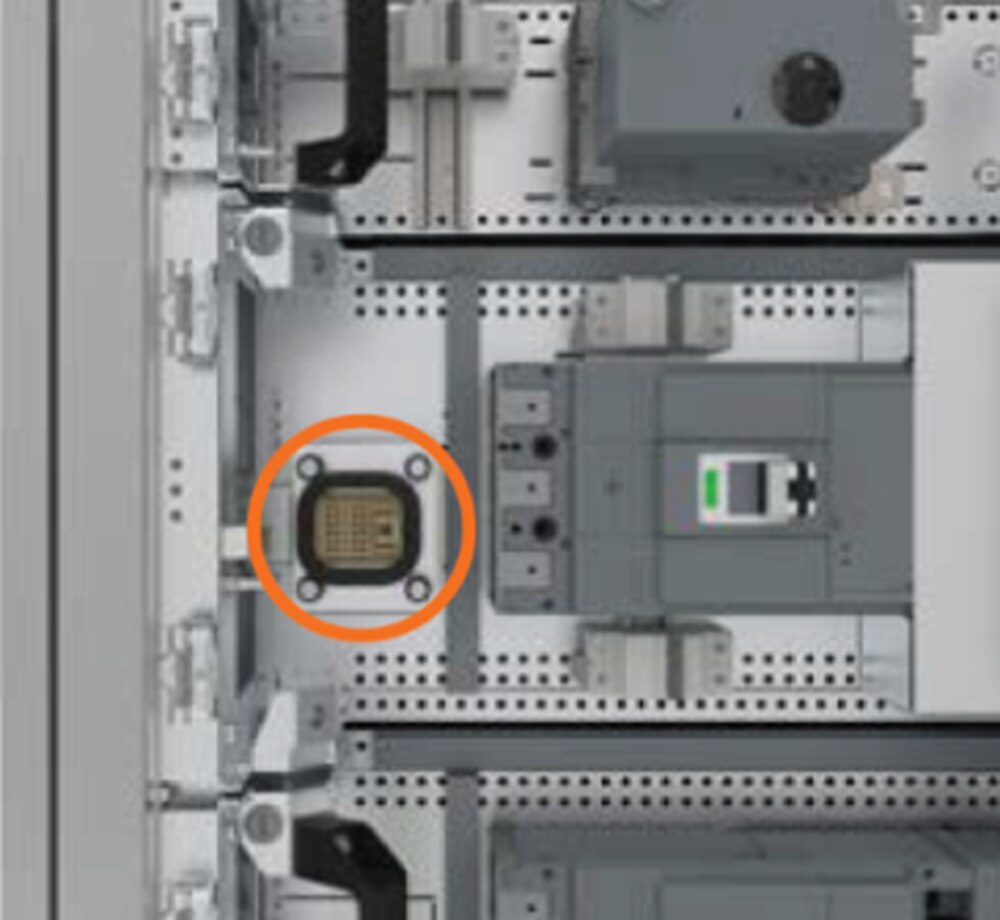

– Circuits auxi­lia­ires enfi­chables (modules pour 12 / 24 / 36 conduc­teurs)
– RJ45 enfi­chables (connec­teur/prise) + modules 12/24 conduc­teurs poss­ibles
– Disponibles pour toutes les solut­ions de support de modules W
– Conf­orme à l’exigence WWW du système débroch­able selon la norme CEI EN 61439-2

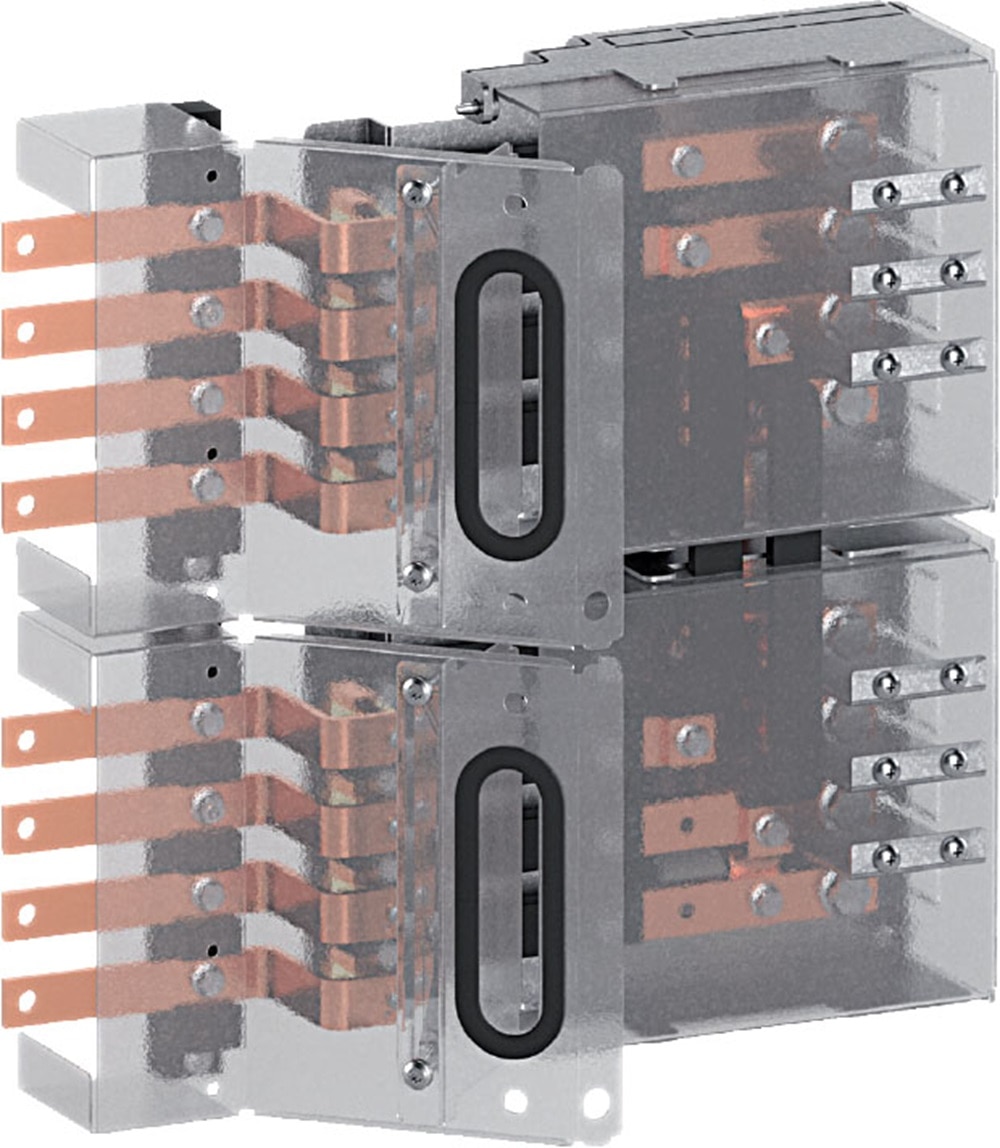

Avan­tages du module enfi­chable duplex

– Il permet une comm­ut­a­tion sans inter­rup­tion, p. ex. réseau normal/ réseau de secours
– Rempla­cement du module de sortie sans coupure du courant ainsi que la maintenance des inter­rupt­eurs sans inter­rup­tion
– Utilisable égal­ement pour une comm­ut­a­tion motor­isée

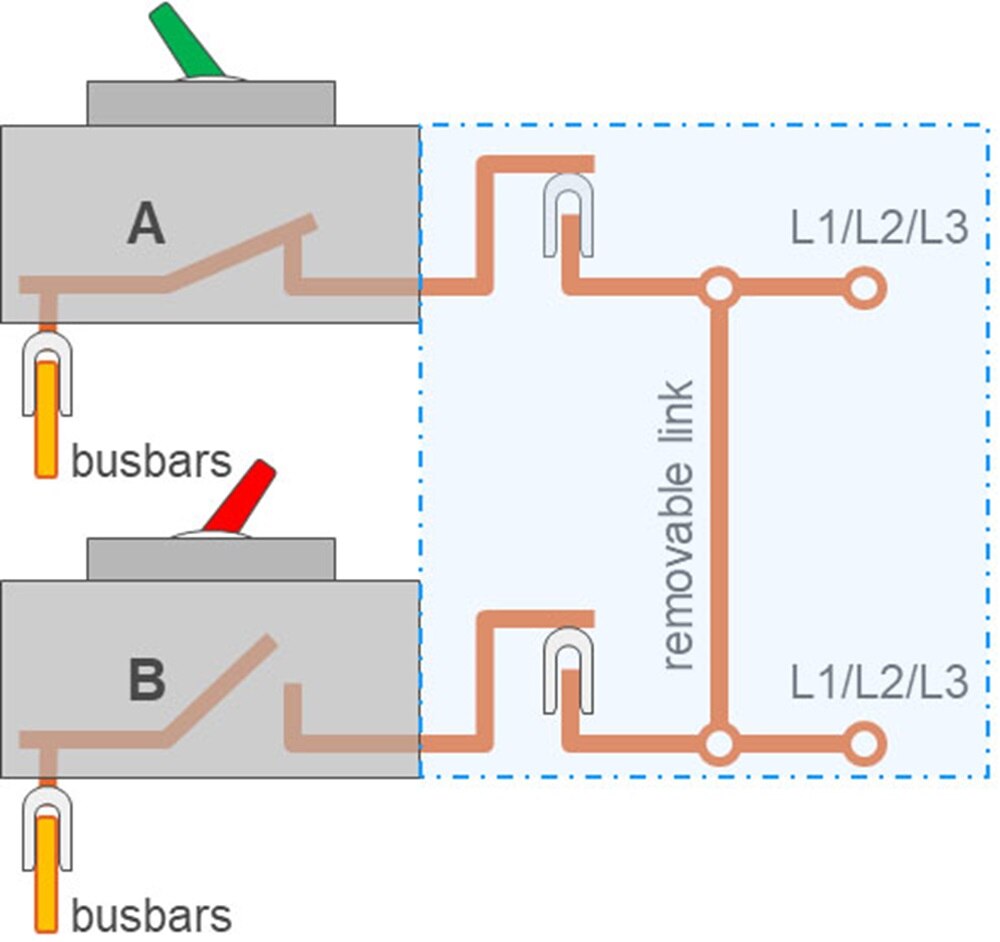

Repré­se­ntation sché­ma­tique du module enfi­chable duplex en cas d’applica­tion

– Module enfi­chable duplex avec support de modules et disjonc­teur
– L’inter­rupteur A est activé (MAR)
– L’inter­rupteur B est désac­tivé (ARR)
– Si le module doit être remplacé, il est poss­ible d’activer l’inter­rupteur B et de désac­tiver ensuite l’inter­rupteur A → sans coupure de courant !



ⓘ En un coup d’œil

– Support de modules U-CW, vers­ions élar­gies pour plus de flexi­bi­lité
– Système débroch­able WWW U-CW pour une comm­un­i­ca­tion entiè­rement inté­grée
– Modules U-CW enfi­chables duplex
