Réglette HPC weber.vertigroup 3P DIN3 630A 60mm raccord V inoxydable LVSR3VPVK4
Réglette coupe-circuit sectionneur HPC weber.vertigroup, commutable, raccordement V, inoxydable
EAN
4049857130702
E-nr.
847 011 289
VPE
1 pc.
Groupe de rabais
52
Prix*
519.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 18 produit(s) disponible(s) -
Accessoire pour socles de fusibles NH 4 produit(s) disponible(s) -
Accessoires pour outils de mesure 1 produit(s) disponible(s) -
Système de repérage 3 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Borne de barre collectrice 2 produit(s) disponible(s)
Complétez votre système
-
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.15 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
79.30 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
60.30 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
55.20 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
76.90 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
51.30 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
57.70 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
28.20 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
21.75 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.25 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
12.80 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.50 CHF / pc.* -
LVZPH
Capot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
48.70 CHF / pc.* -
LVZBRRaccord à boulon pour HPC1-HPC3 inoxydable
30.70 CHF / jeu* -
LVZMGVTiroir pour borne à insérer en V acier pour HPC1-HPC3
10.25 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
245.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
217.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LVZTW
Cloison, connexion de cablage taille 1-3, pour long cosses longueur 95mm
18.60 CHF / jeu* -
LVZSRKBorne d´insertion acier LV taille 1-3 185mm, à 240mm² re/se anti rouille
50.00 CHF / jeu* -
LVZKHPorte-câbles encliquetable à LV taille 1-3, câblage du transformateur de courant
16.00 CHF / pc.* -
LVZASRKit de raccordement 2x300mm² pour réglette coupe-circuit HPC1-HPC3 inoxydable
172.00 CHF / jeu*
-
LVZK
Plage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
38.45 CHF / jeu* -
LVZAZVRaccord PEN pour bornes en V raccords décalés
20.50 CHF / pc.*
-
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.10 CHF / jeu* -
LVZSG50Raccord fileté M12x30
87.00 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
7.35 CHF / jeu*
-
LVZW150Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
50.50 CHF / pc.* -
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
50.50 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
50.50 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
50.50 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
76.20 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
76.20 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
146.50 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
154.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
159.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
185.00 CHF / pc.* -
LVZWB300Transformateur de Courant Bloc pour LV NH1-3 3P 300/5A 5VA Classe 0, 5S CH
324.00 CHF / pc.* -
LVZWB600Transformateur de Courant Bloc pour LV NH1-3 3P 600/5A 5VA Classe 0, 5S CH
324.00 CHF / pc.*
-
LNH3400M6AFusible NH3 690V aM 400A indicateur combiné préhenseur sous tension
33.85 CHF / pc.* -
LNH30144M4TFusible NH3 gTr 400V 144A indicateur central et préhenseur sous tension
65.50 CHF / pc.* -
NH3LP315MRCartouche fusible HPC taille 3 400V~ gG 315A indicateur supérieur
28.50 CHF / pc.* -
NH3LP355MRCartouche fusible HPC taille 3 400V~ gG 355A indicateur supérieur
28.50 CHF / pc.* -
NH3LP400MRCartouche fusible HPC taille 3 400V~ gG 400A indicateur supérieur
28.50 CHF / pc.* -
NH3LP500MRCartouche fusible HPC taille 3 400V~ gG 500A indicateur supérieur
44.05 CHF / pc.* -
NH3LP630MRCartouche fusible HPC taille 3 400V~ gG 630A indicateur supérieur
44.05 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
Caractéristiques techniques
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V630 A
-
AT_AcceptableCurrentRatingAC21B800V400 A
Courant électrique
-
Courant assigné nominal630 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement direct
Raccordement
-
Section de raccordement en câble souple25 - 240 mm²
-
Section de raccordement en câble rigide25 - 300 mm²
-
Type de connexion / priseRaccordement V
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN111 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR3VPVK4
-

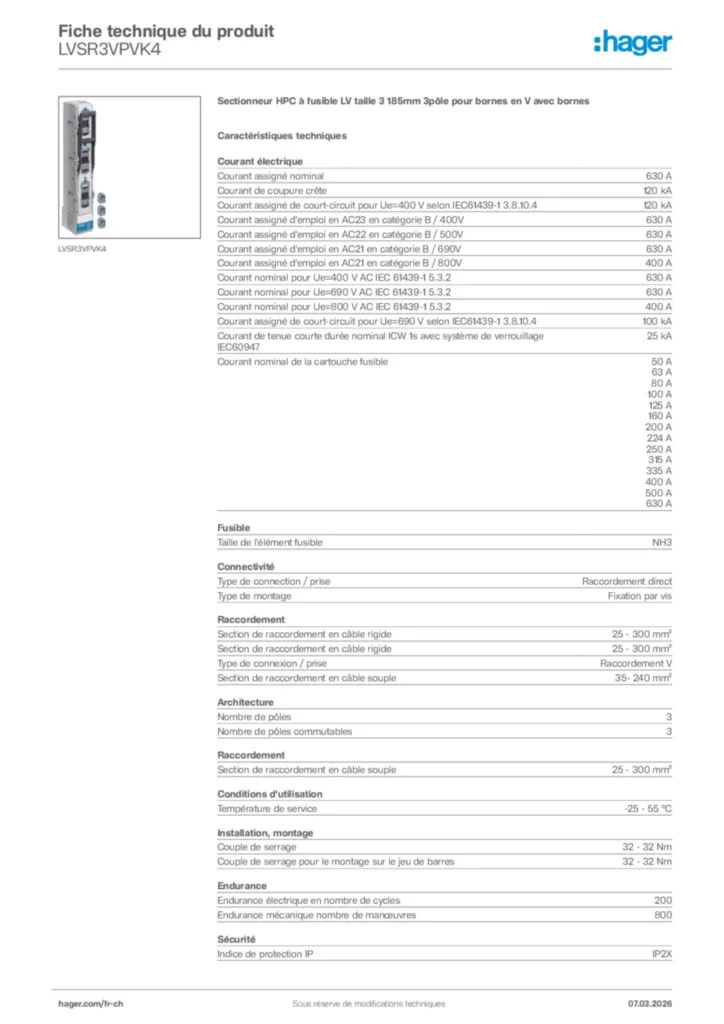

Fiche technique
