Sectionneur HPC à fusibles LV taille 00 185mm unipolaires raccordement direct LVSGW00TRE

Name: LVSGW00TRE
Brand: Hager
SKU: 38066-3080
Price: 207 CHF

Prix*

207.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

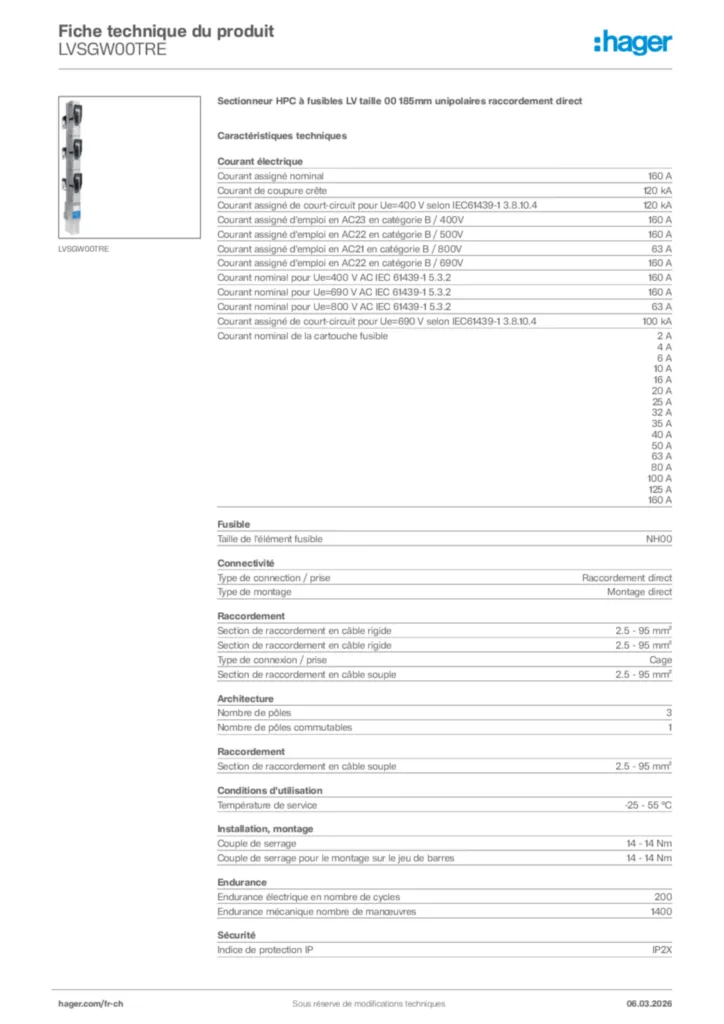

Télécharger la fiche produit

Complétez votre système

adaptateur de rail DIN 5 produit(s) disponible(s)
Boulon 3 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 9 produit(s) disponible(s)
Borne de barre collectrice 2 produit(s) disponible(s)
Connexion de la borne de câble 3 produit(s) disponible(s)
Plaque/cache/barrette d'inscription 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

63 A
Courant assigné d'emploi en AC22 en catégorie B / 690V

160 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

63 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA

Taille de l'élément fusible

NH00

Type de connection / prise

Raccordement direct
Type de montage

Montage direct

Section de raccordement en câble rigide

2,5 - 95 mm²
Section de raccordement en câble rigide

2,5 - 95 mm²
Type de connexion / prise

Cage
Section de raccordement en câble souple

2,5 - 95 mm²
Section de raccordement en câble souple

2,5 - 95 mm²

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

14 - 14 Nm
Couple de serrage pour le montage sur le jeu de barres

14 - 14 Nm

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8 kV
Tension assignée d'emploi Ue

690 - 690 V

Hauteur

741 mm
Profondeur

177 mm

Puissance dissipée totale sous IN

22 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W
Pertes en puissance à pleine charge

58 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Non

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Contient des matériaux recyclés (% du poids total du plastique)

0

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
