Réglette coupe-circuit sectionneur HPC weber.vertigroup
EAN
7611919350150
E-nr.
847 011 349
VPE
1 pc.
Groupe de rabais
52
Réglette HPC weber.vertigroup 1P DIN2 400A rail 185mm raccord à vis M12 LVSG2CE
Prix*
406.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Cache-borne 2 produit(s) disponible(s) -
Boulon 4 produit(s) disponible(s) -
Borne de barre collectrice 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 18 produit(s) disponible(s)
Produits compatibles
-
Produits liés 2 produit(s) disponible(s)
Complétez votre système
-
LVZ1230
Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.30 CHF / pc.* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.60 CHF / jeu* -
LVZSG50Raccord fileté M12x30
94.20 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
8.00 CHF / jeu*
-
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
15.35 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
85.90 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
65.30 CHF / pc.* -
LVZGATSupport d´appareil profond LV support de bornes de sectionnement, avec vis
38.80 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
59.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
83.30 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
55.60 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
62.40 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
30.50 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
23.55 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
11.10 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
13.90 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
12.50 CHF / pc.* -
LVZPH
Capot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
52.70 CHF / pc.* -
LVZBGRaccord à boulon pour HPC1-HPC3 antirouille
20.80 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
266.00 CHF / pc.* -
LVZSSPrise de tension en haut avec porte-fusibles D01
235.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
41.65 CHF / jeu*
-
LNH2200M6AFusible NH2 690V aM 200A indicateur combiné préhenseur sous tension
23.60 CHF / pc.* -
LNH2125M4Fusible NH2C gG 400V 125A indicateur combiné pattes sous tension
21.55 CHF / pc.* -
LNH2160M4Fusible NH2C gG 400V 160A indicateur combiné pattes sous tension
21.55 CHF / pc.* -
NH2LP160MRCartouche fusible HPC taille 2 400V~ gG 160A indicateur supérieur
21.55 CHF / pc.* -
NH2LP63MRCartouche fusible HPC taille 2 400V~ gG 63A indicateur supérieur
21.55 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
14.15 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
11.30 CHF / pc.*
-
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
168.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
174.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
202.00 CHF / pc.* -
LVZWB300GBloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
440.00 CHF / pc.* -
LVZWB600GBloc transf. courant pour LV HPC1-3 triphasé 600/5A 5VA classe 0.5s calibré
440.00 CHF / pc.* -
LVZWB800GBloc transf. courant pour LV HPC1-3 triphasé 800/5A 5VA classe 0.5s calibré
513.00 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 306.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
333.00 CHF / pc.*
Produits liés
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V400 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V250 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2400 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2400 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant nominal de la cartouche fusible25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH2
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseBorne à vis
-
Type de couvercle terminalCouvercle de borne standard
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Sécurité
-
Indice de protection IPIP30
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 800 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN56 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil34 W
-
Pertes en puissance à pleine charge158 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureNon
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSG2CE
-

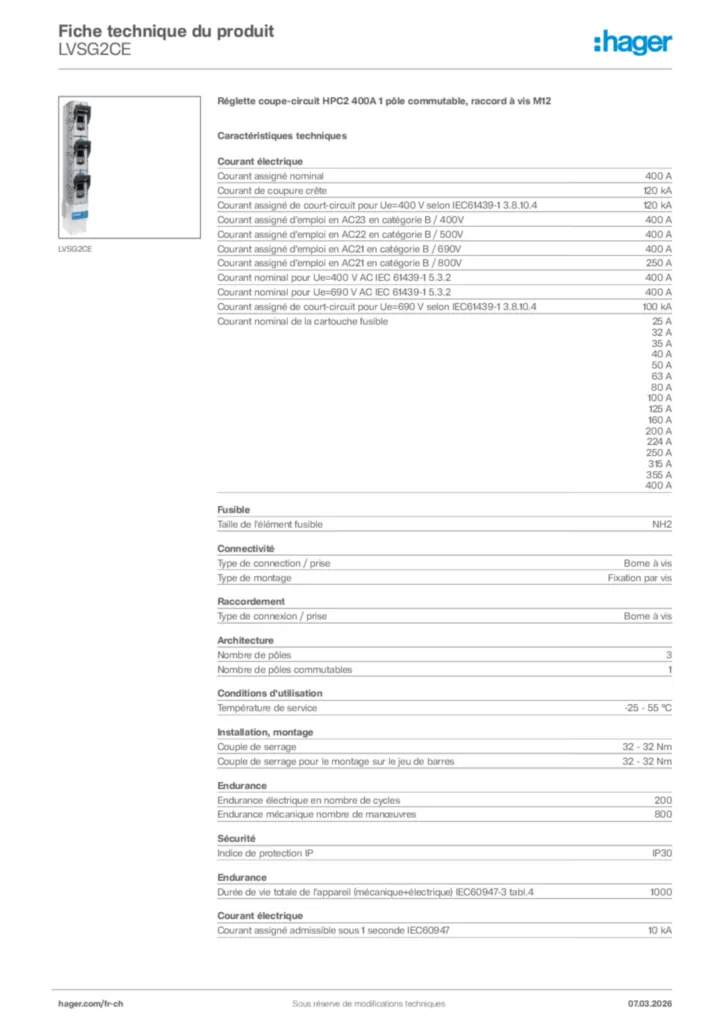

Fiche technique
Hager Fiche technique du produit LVSG2CE
Réglette coupe-circuit HPC2 400A 1 pôle commutable, raccord à vis M12
PDF -
Mode d'emploi
Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Déclaration de conformité
Déclaration de conformité en-US 2026-07-15
PDF256,33 kB
Déclaration de conformité en-US 2026-07-15
PDF256,28 kB
Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3
Déclaration de conformité International 2019-01-07
PDF615,53 kB
