Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN3, 910 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 185 mm, raccordement à vis M12
EAN
3250617653916
E-nr.
847 013 079
VPE
1 pc.
Groupe de rabais
62
Réglette coupe-circuits HPC fv+ DIN3 910A 1p inoxydable M12 LV8SR910STE
Prix*
1 274.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Borne de barre collectrice 1 product.page.accessories.products-available -
Accessoires mécaniques pour appareillage basse tension 26 product.page.accessories.products-available -
Jeu de barres de phase de puissance 1 product.page.accessories.products-available -
Système de repérage 2 product.page.accessories.products-available -
Boulon 6 product.page.accessories.products-available -
Transformateur de courant 20 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZKR
Borne de barre omnibus pour capot compartiment vide
27.15 CHF / jeu*
-
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
9.05 CHF / jeu* -
LV8ZMKKSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
13.35 CHF / pc.* -
LV8ZMKESupport d´appareil court FV+ taille 1-3; haut. 97mm, appareils enfichables, 1phasé
22.70 CHF / pc.* -
LV8ZMKDSupport d´appareil court FV+ taille 1-3;haut. 97mm, appareils enfichables, 3phasé
29.40 CHF / pc.* -
LV8ZMKBSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
10.70 CHF / pc.* -
LV8ZMKSupport d'appareil pour FV+ taille 1-3; longueur 120mm, découpe 72x72mm
14.75 CHF / pc.* -
LV8ZMBSupport d´appareil long pour FV+ taille 1-3, hauteur 120mm, à élément aveugle
12.00 CHF / pc.* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.35 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
85.90 CHF / pc.* -
LVZGATSupport d´appareil profond LV support de bornes de sectionnement, avec vis
38.80 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
69.30 CHF / pc.* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
52.70 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
34.65 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
62.40 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
55.60 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
83.30 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
59.80 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
65.30 CHF / pc.* -
LVZAKLVolet de recouvrement pour HPC1-HPC3
8.35 CHF / jeu* -
LVZASCapot latéral
22.25 CHF / pc.*
-
LVZ1230
Vis de fixation M12x30 avec élém. amortissant pour jeu de barres, fv+/LV 1-3
11.30 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.90 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.60 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
94.20 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
8.00 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
166.50 CHF / jeu*
-
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW500Transformateur de Courant pour LV NH1-3 500/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
55.20 CHF / pc.* -
LVZW800Transformateur de Courant pour LV NH1-3 800/5A 5VA Classe 1
79.60 CHF / pc.* -
LVZW1000Transformateur de Courant pour LV NH1-3 1000/5A 5VA Classe 1
106.50 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
83.20 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
83.20 CHF / pc.* -
LVZW300K05Transformateur de Courant E_ pour LV NH1-3 300/5A 2, 5VA Classe 0, 5S CH
94.20 CHF / pc.* -
LVZW150
Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
55.20 CHF / pc.* -
LV8ZW1000K05STransfo. de Courant 1 phase de LV NH123 1000/5A 2, 5VA Classe 0, 5S
108.00 CHF / pc.* -
LV8ZW1000
Transfo. de Courant 1 phase de LV NH123 1000/5A 5VA Classe 1
105.00 CHF / pc.* -
LV8ZW1000K05SG
Transformateur de courant NH1-3;Cl. 0.5s; 1000/5 A; 2.5VA
180.00 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
160.00 CHF / pc.* -
LVZW401K05Transformateur de Courant E_ pour LV NH1-3 400/5A 5VA Classe 0, 5S CH
103.50 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
168.50 CHF / pc.* -
LVZW601K05Transformateur de Courant E_ pour LV NH1-3 600/5A 5VA Classe 0, 5S CH
103.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
174.00 CHF / pc.* -
LVZW801K05Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0, 5S CH
118.50 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
202.00 CHF / pc.*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
33.25 CHF / jeu* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
44.40 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
63.90 CHF / pc.* -
LV8ZAGCache long FV+ 1-3, adaptation de longueur à 100mm, profondeur de montage 150mm
18.60 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZSAIndicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
13.90 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
36.75 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
32.10 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
50.30 CHF / jeu*
-
LVZITSupport isolant 3P barres distrib. de cellule 185mm distance au centre de phase
32.50 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
16.65 CHF / pc.* -
LVZITP84.30 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
14.15 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
11.30 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.75 CHF / pc.* -
LVZAK8Rondelle de serrage M8
4.25 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
21.25 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
26.25 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
15.55 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
16.05 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
16.60 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
17.55 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
18.70 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.75 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.75 CHF / pc.*
-
LVZM12Écrou à sertir M12
4.40 CHF / pc.* -
LVZM1250
Écrou à sertir M12 (50 pièces)
185.50 CHF / jeu* -
LVZM8Écrou à sertir M8
3.05 CHF / pc.* -
LVZM850
Écrou à sertir M8 (50 pièces)
126.00 CHF / jeu*
-
LVZMS1000Ampèremètre 1000A enfichable
208.00 CHF / pc.* -
LVZMS150Ampèremètre 150A enfichable
208.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
208.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
227.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
208.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
208.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
208.00 CHF / pc.* -
LVZMS800Ampèremètre 800A enfichable
204.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
201.00 CHF / pc.* -
LVZMV800Ampèremètre 800A classe 3 encastré 72x72mm
201.00 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
44.40 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
63.90 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal910 A
-
Courant de coupure crête50 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.450 kA
-
Courant assigné d'emploi en AC22 en catégorie B / 400V910 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2910 A
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094725 kA
-
Courant nominal de la cartouche fusible144 A, 180 A, 231 A, 289 A, 361 A, 455 A, 577 A, 722 A, 910 A
-
Courant assigné admissible sous 1 seconde IEC6094715 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseRaccordement borne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
-
Type de couvercle terminalSans
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4600
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 400 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur746 mm
-
Profondeur195 mm
Puissance
-
Puissance dissipée totale sous IN148 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil70 W
-
Pertes en puissance à pleine charge358 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SR910STE
-
GeneratedProductDatasheet

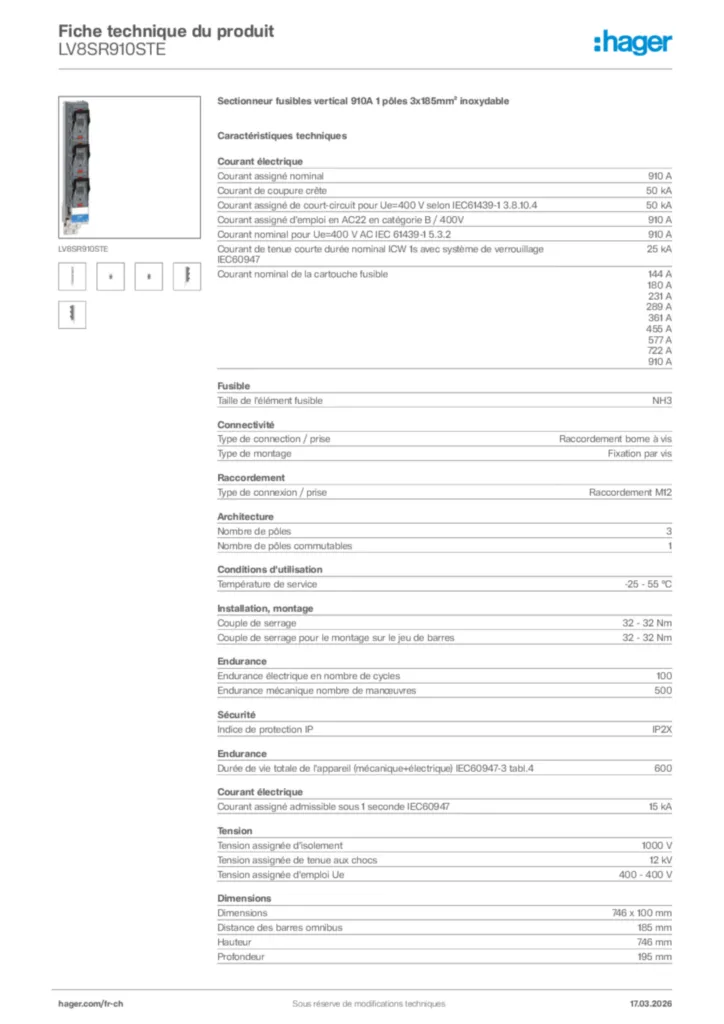

Hager Fiche technique du produit LV8SR910STE
Sectionneur fusibles vertical 910A 1 pôles 3x185mm² inoxydable
PDF -
Instructions de montage
Guide d'installation International 2025-10-24
PDF18,64 MB
Guide d'installation de-DE 2026-04-28
PDF52,04 MB
Guide d'installation en-GB 2026-04-28
PDF39,54 MB
Guide d'installation fr-FR 2026-04-28
PDF49,85 MB -
Informations normatives & environnementales
Déclaration de conformité en-US 2026-07-15
PDF788,79 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
LV8Y1LESectionneur fusibles vertical couvercle 1 1 pôlesPrix*21.40 CHF/ pc. * -
2
LV8Y1000BPorte-étiquette pour réglette sectionneur 1000APrix*7.95 CHF/ pc. * -
3
LV8Y1BPorte-étiquette pour sectionneur fusible verical coupe-circuit 1Prix*7.95 CHF/ pc. * -
4
LV8Y00WPlaquette indicatrice à rechange taille 00 (50 pièces)Prix*5.35 CHF/ pc. * -
5
LV8Y1LPSectionneur fusibles vertical couvercle 1 3 pôlesPrix*46.75 CHF/ pc. *
